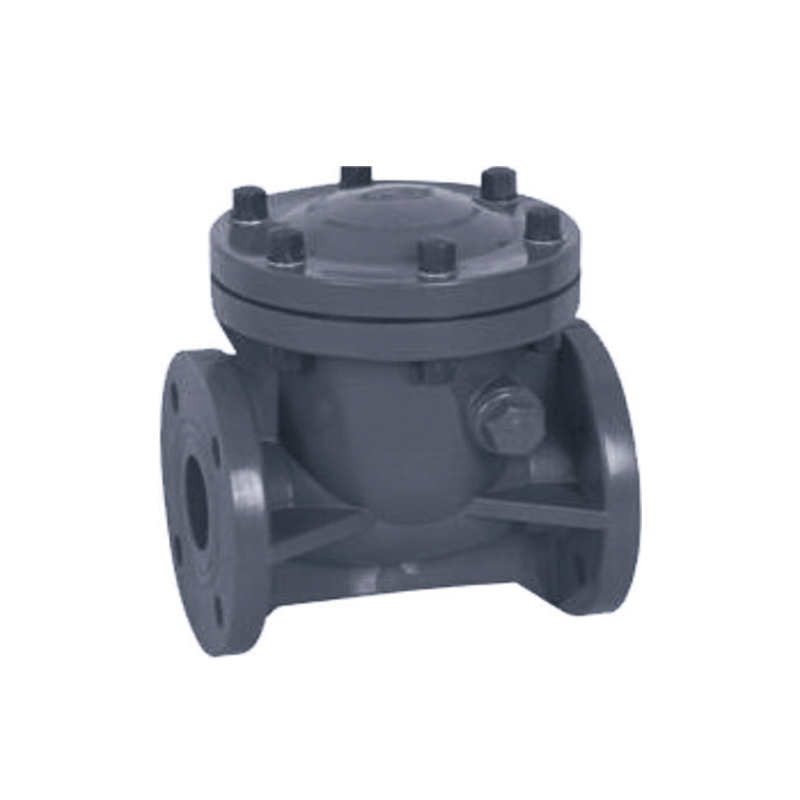

SCH8O/DIN UPVC/CPVC lengő visszacsapó szelep

Az UPVC/CPVC lengő visszacsapó szelep egy nagy hatékonyságú folyadékszabályozó eszköz, amelyet széles körben alkalmaznak a vízkezelésben, a vegyi feldolgozásban és a mezőgazdasági öntözésben. Kialakítása lehetővé teszi a folyadék szabad áramlását egy irányban, miközben automatikusan bezárul a fordított áramlás során, hatékonyan megakadályozva a közeg visszaáramlását és biztosítva a csővezetékrendszer biztonságát.

Az UPVC/CPVC lengő visszacsapó szelep kompakt szerkezettel, könnyű kialakítással, valamint egyszerű telepítéssel és karbantartással rendelkezik. Nagy szilárdságú szelepháza stabilitást és tartósságot biztosít nagy nyomású környezetben.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC SK típusú statikus keverő
Következő：SCH8O/DIN UPVC/CPVC golyós alsó szelep

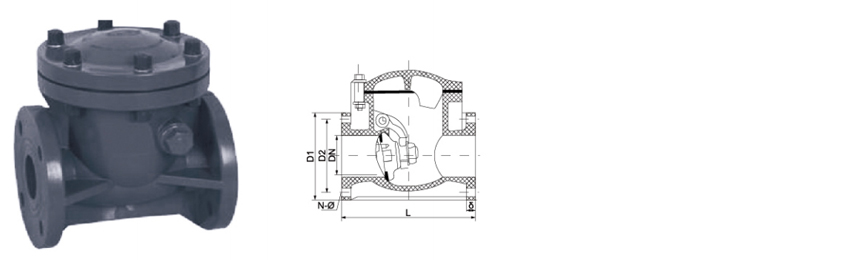

paraméter alkalmazás Műszaki szabványok

MÉRET/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Üzemi nyomás (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · RUGÓS TÁMOGATÁSSAL

UPVC / CPVC lengő visszacsapó szelep

Nem visszatérő · Lengőtárcsa · Vízszintes vagy függőleges

Az SCH80/DIN UPVC/CPVC lengő visszacsapó szelep egy visszacsapó áramlásszabályozó eszköz, amelyet korrozív és nagy tisztaságú folyadékrendszerekhez terveztek. Az ASTM SCH80 és DIN szabványok szerint gyártott szelep rugós tárcsát használ, amely egy csuklócsapon forog, hogy lehetővé tegye az előreáramlást, és automatikusan zár, amikor az áramlás megfordul. A lengőtárcsás kialakítás alacsony nyomásesést biztosít, és alkalmas változó áramlási sebességű alkalmazásokhoz. A szelepház UPVC-ben kapható általános vegyi szolgáltatásokhoz, CPVC-ben pedig 93°C-ig magasabb hőmérsékletű alkalmazásokhoz. Az EPDM, FKM vagy PTFE kivitelben kapható rugalmas tömítés biztosítja a szivárgásmentes elzárást, amikor ellenirányú áramlás történik.

DN15–DN200

Méret kínálat

PN10–PN16

Nyomásosztály

–20°C és 93°C között

CPVC hőmérséklet

Lengőtárcsa

Ellenőrizze a mechanizmust

Rugós tárcsa

A gyors zárási reakció megakadályozza az ellenirányú áramlást. Pozitív üléshez kalibrált rugóerő még alacsony előremeneti sebességnél is.

Kémiai és hőállóság

Az UPVC és CPVC ellenáll a savaknak, bázisoknak és sóknak. A CPVC kiterjeszti a szolgáltatást 93°C-ra. Különleges kémiához választható tárcsa- és tömítésanyagok.

Alacsony nyomásesés

Az áramvonalas lengőtárcsa-pálya minimálisra csökkenti az áramlás korlátozását, csökkenti az energiafogyasztást és fenntartja a zsinór hatékonyságát.

Vízszintes vagy függőleges telepítés

Rugalmas tájolás új vagy utólag beépített csőrendszerekhez. A függőleges beépítéshez felfelé irányuló áramlási irány szükséges.

Építés

Test UPVC · CPVC

Disc Szilárd UPVC · PTFE · SS304/316

Pecsét EPDM · FKM · PTFE

Tavasz SS304 · SS316 (bevonattal)

Csatlakozás

Aljzat Oldószer cement · DIN/ANSI

Menetes NPT · BSPT

Karimás DIN PN10/PN16 · ANSI 150

Szabványok ASTM D2467 · DIN 8061/8062 · ISO 16137

Pecsét kiválasztása

EPDM Víz, enyhe savak · 80°C-ig

FKM Olajok, szénhidrogének · 90°C-ig

PTFE Agresszív vegyszerek · 93°C-ig

Ellenőrizze a kompatibilitást a folyamat kémiájával és a hőmérséklettel.

Alkalmazási táj

Vegyészet és Kohászat

Savtranszfer · Maró adagolás · Pácoló sorok

Elektronika és félvezető

Ultratiszta víz · CMP iszap · Vegyszerszállítás

Energia és fotovoltaik

Akkumulátor elektrolit · Szoláris maratás · Hűtővíz

Vízkezelés

Szennyvíz · RO permeátum · Sótalanítás

Gyógyszerészet és élelmiszer

DI víz · CIP visszatérő · Szaniter vezetékek

Autóipar és általános

Alkatrészek mosása · Festék keringtetés · Hűtőhurkok

Telepítési útmutató

Tájolás: Az áramlási nyílnak az előrefelé irányuló áramlási irányhoz kell igazodnia. A vízszintes vonalak gravitációs zárást alkalmaznak. A függőleges vonalak felfelé áramlást igényelnek.
Egyenes cső: Minimum 5 átmérővel felfelé és 3 átmérővel lefelé a stabil áramlási profil érdekében.
Oldószeres hegesztés: UPVC-re vagy CPVC-re specifikus alapozót és cementet használjon. Hagyjon teljes kikeményedési időt.
Menetes joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Ellenőrzés: Rendszeresen ellenőrizze a tömítést és a tárcsát kopás vagy vegyi hatás szempontjából.

Kritikus korlátozások

Hőmérséklet: UPVC max 60°C · CPVC max 93°C · Ne lépje túl a tömítési minősítést.
Nincs besorolva a steam szolgáltatásra. Kerülje a gyors hőciklusokat és a nyomáslökéseket.
Nem gázhalmazállapotú közegekhez készült – csak folyékony használatra készült.
Tavasz corrosion: Verify spring alloy compatibility with process chemistry.
Csiszolóanyag: A magas szilárdanyag-tartalom károsíthatja a lemez és a tömítés felületeit.
UV-védelem: Tárolja és szerelje fel közvetlen napfénytől távol, vagy vigyen fel UV bevonatot.

Gyakori kérdések

Miben különbözik a lengő visszacsapó szelep a golyós visszacsapó szeleptől?

A lengő-visszacsapó szelep csuklós tárcsát használ, amely előrefelé áramlással kinyílik, és gravitációs vagy rugóerő hatására zár, amikor az áramlás megfordul. Alacsonyabb nyomásesést biztosít, és nagyobb csőméretekhez is alkalmas. A golyós visszacsapó szelep rugós terhelésű golyót használ, amely a tömítéshez illeszkedik, így gyorsabb zárást és jobb tömítést biztosít alacsony áramlási sebességeknél.

Ez a szelep beépíthető függőleges vonalba?

Igen, a lengő-visszacsapó szelep felfelé irányuló áramlási irányú függőleges csővezetékbe szerelhető. A rugós tárcsa még függőleges beépítésnél is pozitív zárást biztosít. A vízszintes telepítés is támogatott, és ez a leggyakoribb konfiguráció.

Mi okozza a fecsegést és hogyan lehet megoldani?

Remegés általában akkor fordul elő, ha az áramlási sebesség túl kicsi, ami a lemez oszcillációját okozza. Ez megoldható az áramlási sebesség növelésével, könnyebb rugó beépítésével, vagy alacsonyabb repedési nyomású szelep kiválasztásával. A dugattyús szivattyúk pulzáló áramlása is okozhat csepegést.

Hogyan válasszam ki a megfelelő rugóerőt a rendszeremhez?

A rugóerő kiválasztása a rendszer áramlási sebességétől és az ellennyomástól függ. A szabványos rugók a legtöbb alkalmazáshoz megfelelnek. Alacsony átfolyású rendszereknél könnyebb rugóra lehet szükség, hogy a tárcsa teljesen kinyíljon. A nagy ellennyomású rendszereknél erősebb rugó biztosítja a pozitív zárást. A konkrét méretekért tekintse meg a gyártó rugóválasztási táblázatát.

Ezeket a lengő-visszacsapó szelepeket vegyipari, kohászati, fotovoltaikus, nukleáris, lítium-, elektronikai félvezető-, élelmiszer-, gyógyszer-, autó- és ipari vízkezelő iparban alkalmazzák savas-lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikus minőségű víz és ipari szennyvízvezetékek kezelésére.
