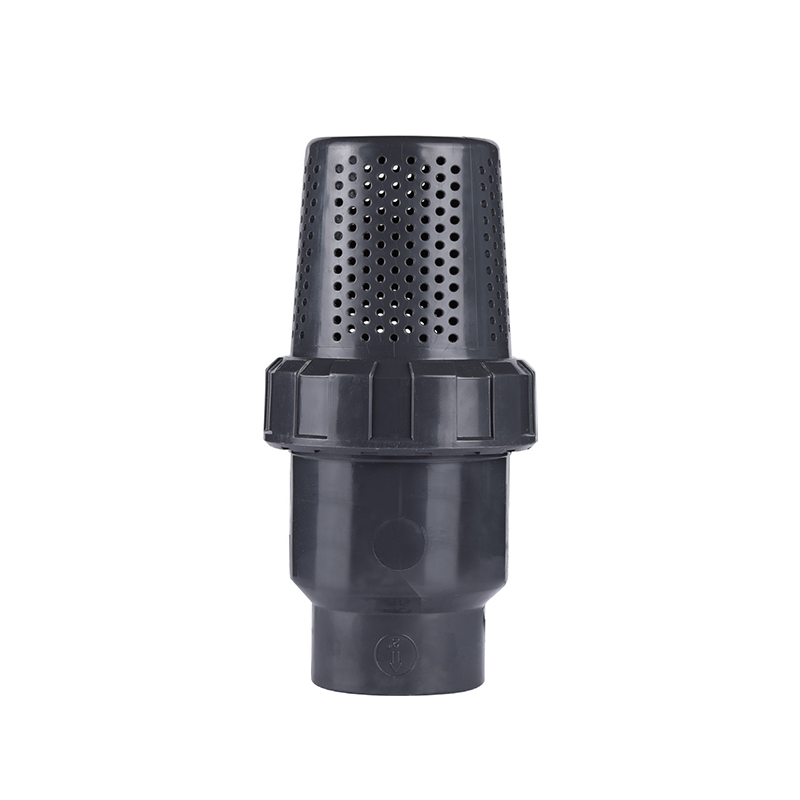

SCH8O/DIN UPVC/CPVC golyós alsó szelep

Az UPVC/CPVC golyósfenekű szelep egy nagy hatékonyságú folyadékszabályozó eszköz, amelyet ipari és építőipari csővezetékrendszerekhez terveztek. Kialakítása minimálisan akadályozza a folyadékáramlást nyitás és zárás közben, csökkenti a nyomásveszteséget és egy pillanat alatt precíz áramlásszabályozást ér el.

Az egyedülálló gömbmag kialakítás sima és könnyű működést tesz lehetővé, jelentősen növelve a hatékonyságot. Magas hőmérséklettel és nyomással szembeni ellenállása alkalmassá teszi olyan alkalmazásokra, mint a vízkezelés, a vegyi feldolgozás és a szennyvízkezelés.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC lengő visszacsapó szelep
Következő：SCH8O/DIN UPVC/CPVC golyós visszacsapó szelep

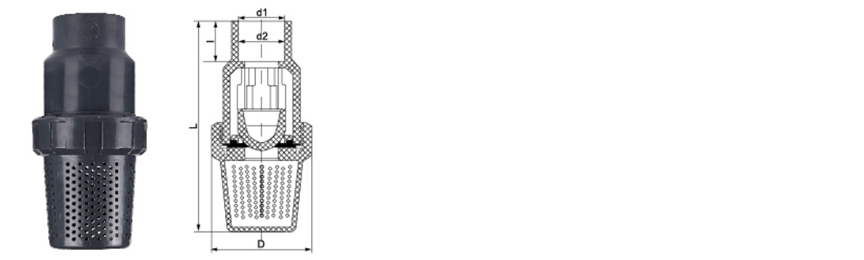

paraméter alkalmazás Műszaki szabványok

MÉRET/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · TARTÁLY ALJA · ÖBLÍTÉSI FURAT

UPVC / CPVC golyós alsó szelep

Teljes port · Karos működtetés · Holtláb nélküli kialakítás

Az SCH80/DIN UPVC/CPVC Ball Bottom Valve egy erre a célra tervezett szigetelőszelep a tartályok, reaktorok és tartályok fenekének kimeneteihez. Az ASTM SCH80 és DIN szabványok szerint gyártott szelep egy süllyesztett golyóval rendelkezik, amely kiküszöböli a szabványos gömbcsapoknál szokásos holt lábakat és üledék beszorulást. A teljes nyílás kialakítása biztosítja az edény tartalmának teljes kiürítését maradék visszatartás nélkül. A szelepház UPVC-ben kapható általános vegyi szolgáltatásokhoz, CPVC-ben pedig 93°C-ig magasabb hőmérsékletű alkalmazásokhoz. A PTFE ülékek és tömítések buborékmentes elzárást biztosítanak. A zárható fogantyú lehetővé teszi a biztonságos pozíció megtartását. Ezt a szelepet kifejezetten olyan alkalmazásokhoz tervezték, ahol a technológiai tartályok teljes ürítése és tisztítása szükséges.

DN15-DN100

MÉRET TARTOMÁNY

PN10-PN16

NYOMÁSBEÍRÁS

-20°C és 93°C között

CPVC-TARTOMÁNY

Öblítő furat

csatornázás TERVEZÉSE

Süllyesztett kivitelű

A labda a tartály alsó felületével egy síkban van elhelyezve, így kiküszöböli a halott lábakat és megakadályozza az üledék felhalmozódását. Ez a kialakítás biztosítja a teljes vízelvezetést és leegyszerűsíti a tisztítási eljárásokat.

Kémiai és hőállóság

Az UPVC és CPVC anyagok savak, bázisok és sók széles skálájának ellenállnak. A CPVC kiterjeszti a szolgáltatást 93°C-ra. A PTFE ülések buborékmentes elzárást biztosítanak a teljes nyomástartományban.

Teljes portáramlás

A golyós furat illeszkedik a cső belső átmérőjéhez, így korlátlan áramlást biztosít az ürítés során, és minimalizálja a nyomásesést, ami kritikus fontosságú a gravitációs táplálású tartálykimeneteknél.

Zárható fogantyú

A kar fogantyúja zárható funkcióval rendelkezik a nyitott vagy zárt helyzetek helyzetének biztosítására, amely védelmet nyújt az illetéktelen használat ellen kritikus folyamatokban.

Műszaki adatok

Test Anyaga UPVC · CPVC

Golyós anyag Krómozott sárgaréz (UPVC) · Tömör CPVC

Ülés / tömítés PTFE (standard) · EPDM (opcionális)

Csatlakozás Aljzat (oldószer) · Menetes (NPT/BSPT) · Karimás (DIN)

Szabványok ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Fogantyú Kar · 90°-os elforgatás · Zárható

Vízelvezető teljesítmény

Az öblítőgolyós kialakítás a maradék térfogatot a csőtérfogat 2%-a alá csökkenti, biztosítva az edény tartalmának csaknem teljes elvezetését.

Telepítési irány

Szerelje fel a szeleptestet függőleges helyzetben közvetlenül a tartály kimenete alá. A fogantyúnak úgy kell lennie, hogy könnyen hozzáférjen. A karimás csatlakozásokhoz egyenletesen használjon teljes felületű tömítéseket és nyomatékcsavarokat.

Alkalmazási forgatókönyvek

Vegyészet és Kohászat

Reaktorfenék kimenetei, tartály leeresztő vezetékei, savátadó, szakaszos feldolgozó edények

Elektronika és félvezető

Ultratiszta víztároló tartályok, vegyszerteknős lefolyók, nedves padkiürítés

Energia és fotovoltaik

Akkumulátor elektrolit tartályok, szolár marató fürdők, hűtőtorony aknák

Vízkezelés

Derítő lefolyók, szűrő visszamosó kimenetek, RO permeátum tartályok, szennyvíz aknák

Gyógyszerészet és élelmiszer

DI víztároló, CIP ellátó tartályok, összetevőkeverő edények, szaniter lefolyók

Autóipar és általános

Alkatrészmosó lefolyók, festéktartály fenék, hűtőfolyadék tartályok, ipari aknák

Telepítési és üzemeltetési megjegyzések

Szerelés: Szerelje fel közvetlenül a tartály kimenete alá, függőleges szelepházzal. Gondoskodjon arról, hogy a fogantyú akadály nélkül, szabadon lendüljön.
Karimás csatlakozások: Használjon teljes felületű EPDM vagy PTFE tömítéseket. A karimacsavarokat egyenletesen, keresztben 15–20 Nm nyomatékkal húzza meg.
Oldószeres hegesztés: UPVC-re vagy CPVC-re specifikus alapozót és cementet használjon. A nyomás alá helyezés előtt hagyja a teljes kikeményedési időt.
Menetes csatlakozások: Vigyen fel PTFE szalagot a külső menetekre. Húzza meg kézzel plusz 1-2 fordulattal hevederkulccsal.
Működés: Negyedévente kapcsolja be a szelepet, hogy megakadályozza az ülés betapadását. Ritka használat esetén kenje be a szárat szilikon alapú zsírral.
Tisztítás: A süllyesztett furat kialakítása lehetővé teszi a könnyű CIP-et (helyben történő tisztítás) szétszerelés nélkül.

Kritikus működési korlátok

UPVC testek esetén ne haladja meg a 60°C-ot. CPVC max 93°C folyamatos. PTFE ülések max. 93°C.
Nincs besorolva a steam szolgáltatásra. Kerülje a gyors hőciklusokat és a hirtelen nyomáslökéseket.
Ne használja tömény salétromsavval (>15%) UPVC testekben.
Ne működtesse a szelepet túlzott erővel – a túlzott meghúzás károsíthatja a szelepszár tömítését.
A szerelés során kerülje a szeleptestet érő ütési terhelést vagy mechanikai ütést.
Védje a hosszan tartó UV-sugárzástól. Használjon UV-álló bevonatot vagy árnyékolót.
Soha ne használja a szelepet a tartály vagy a csővezeték támasztópontjaként.

Gyakori kérdések

Mi az előnye az öblítőgolyós kialakításnak a tartály fenékszelepeinél?

Az öblítőgolyós kialakítás kiküszöböli a holt lábakat és az üledék beszorulását, ami a szokásos golyóscsapoknál megszokott. Amikor a szelep nyitva van, a golyó felülete egy síkban van a tartály aljával, lehetővé téve az edény tartalmának teljes kiürítését. Ez a kialakítás leegyszerűsíti a tisztítást és csökkenti a termék szennyeződésének kockázatát a szakaszos feldolgozás során.

Hogyan választhatok az UPVC és a CPVC között ehhez a szelephez?

Az UPVC általános vegyipari szolgáltatásra alkalmas 60°C-ig terjedő folyadékokkal. A CPVC olyan alkalmazásokhoz ajánlott, ahol magasabb hőmérséklet-állóságot igényelnek (93°C-ig), vagy klórozott közegek kezelésekor. A kiválasztásnak az adott folyamat kémiája és az üzemi hőmérséklet alapján kell történnie.

Ez a szelep beépíthető vízszintes csővezetékbe?

A gömbcsapot kifejezetten tartályok és tartályok alá történő függőleges beépítésre tervezték. Bár vízszintes vonalakban is beépíthető, az öblítési és vízelvezetési előnyök jelentősen csökkennek. Vízszintes alkalmazásokhoz szabványos gömbcsap használata javasolt.

Milyen karbantartást igényel ez a szelep?

A PTFE ülékek és a szár O-gyűrűinek időszakos ellenőrzése javasolt. Ritka működés esetén a szelepet negyedévente kapcsolja be, hogy megakadályozza az ülés betapadását. Ha a szárnál szivárgás lép fel, fokozatosan húzza meg a tömszelence anyáját. Cserélje ki az üléseket, ha 0,5 mm-nél mélyebben koptak.

Ezeket a golyósfenekű szelepeket vegyipari, kohászati, fotovoltaikus, nukleáris, lítium-, elektronikai félvezető-, élelmiszer-, gyógyszer-, autó- és ipari vízkezelő iparban alkalmazzák savas-lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikus minőségű víz és ipari szennyvízvezetékek kezelésére.
