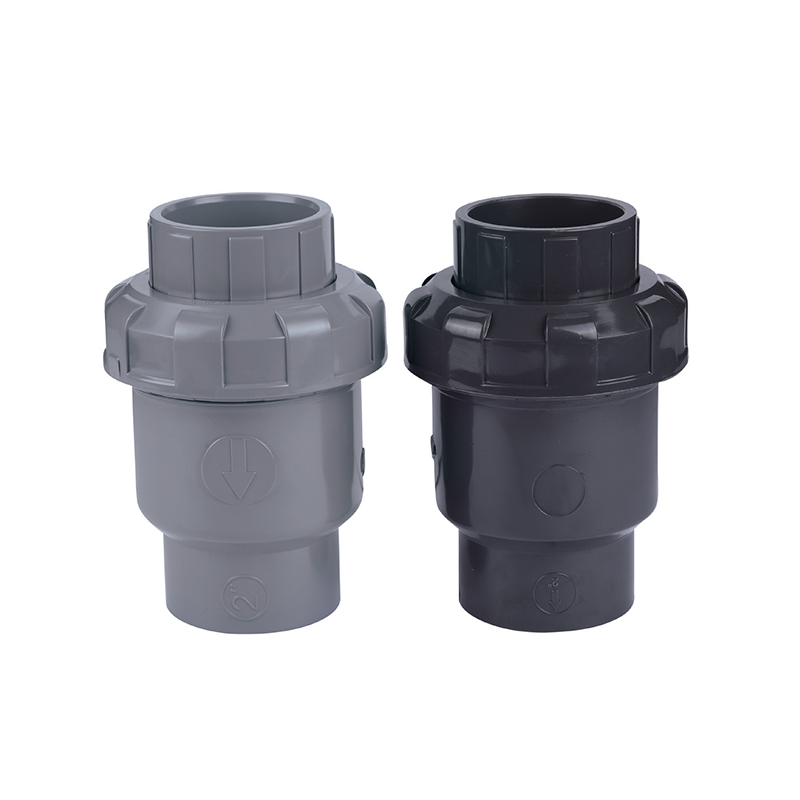

SCH8O/DIN UPVC/CPVC golyós visszacsapó szelep

Az UPVC/CPVC golyós visszacsapó szelep egy nagy hatékonyságú és megbízható folyadékszabályozó eszköz, amelyet különféle ipari és építőipari alkalmazásokhoz terveztek. Golyós kialakítása lehetővé teszi, hogy a szelep gyorsan kinyíljon a folyadék áramlása közben, és automatikusan zárjon visszafelé áramlás közben, hatékonyan megakadályozva a visszaáramlást és a folyadék keveredését, így biztosítva a rendszer biztonságát és hatékonyságát.

A szelepet széles körben használják a vízkezelésben, a vegyi feldolgozásban, a gyógyszeriparban és az élelmiszer-feldolgozó iparban, különösen a nagy folyadéktisztaságot igénylő forgatókönyvekben. Egyszerű felépítése és kényelmes beépítése modern ipari megoldássá teszi magas folyadékszabályozási követelményekhez.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC golyós alsó szelep
Következő：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

paraméter alkalmazás Műszaki szabványok

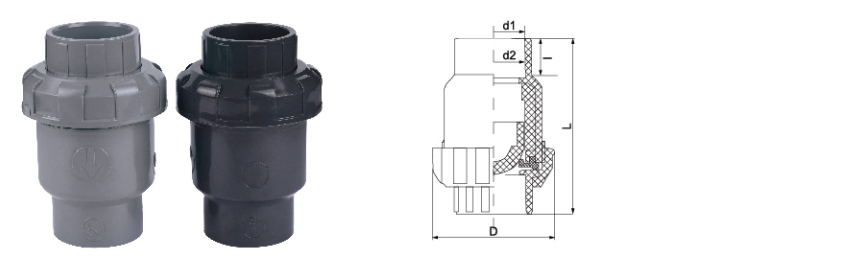

MÉRET/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NEM VISSZATÉRÍTÉS · RUGÓTERHELÉS

UPVC / CPVC golyós visszacsapó szelep

DN15–DN150 · PN10–PN16 · –20°C és 93°C között

Az SCH80/DIN UPVC/CPVC golyós visszacsapó szelep egy rugós terhelésű, visszacsapó szelep, amelyet úgy terveztek, hogy megakadályozza a fordított áramlást korrozív és nagy tisztaságú folyadékrendszerekben. Az ASTM SCH80 és DIN szabványok szerint gyártott szelep egy rugós golyót használ, amely a tömítéshez illeszkedik, hogy megakadályozza a visszaáramlást, miközben lehetővé teszi a szabad előreáramlást. A golyós kialakítás alacsony nyomásesést és gyors zárási reakciót biztosít. A szelepház UPVC-ben kapható általános vegyi szolgáltatásokhoz, CPVC-ben pedig 93°C-ig magasabb hőmérsékletű alkalmazásokhoz. Az EPDM, FKM vagy PTFE kivitelben kapható O-gyűrűs tömítés biztosítja a szivárgásmentes elzárást, amikor ellenirányú áramlás történik. Vízszintes és függőleges beépítésre egyaránt alkalmas.

DN15 – DN150 Mérettartomány

PN10 – PN16 Nyomásértékelés

–20°C és 93°C között CPVC működési tartomány

Ball & Spring Ellenőrizze a mechanizmust

⦿

Rugós labdazárás

A rugóval terhelt golyó gyors zárási reakciót biztosít, hogy megakadályozza az ellenirányú áramlást, a rugóerő pedig úgy van kalibrálva, hogy még alacsony előremenő áramlási sebességeknél is pozitív illeszkedést biztosítson.

⦿

Kémiai és hőállóság

Az UPVC és CPVC anyagok savak, bázisok és sók széles skálájának ellenállnak. A CPVC kiterjeszti a szolgáltatást 93°C-ra. A golyós és tömítési anyagok meghatározott kémiai kompatibilitás szerint választhatók ki.

⦿

Alacsony nyomásesés

A gömb alakú golyós kialakítás minimalizálja az áramlás korlátozását az előremenő áramlás során, csökkenti a rendszer energiafogyasztását és fenntartja a vezeték hatékonyságát a teljes működési tartományban.

⦿

Vízszintes vagy függőleges telepítés

Alkalmas vízszintes és függőleges (felfelé áramlású) telepítésekhez is, tervezési rugalmasságot biztosítva új vagy utólag beépített csőrendszerekhez, speciális orientáció nélkül.

Műszaki előírások

Test Anyaga UPVC · CPVC

Golyós anyag Tömör UPVC · PTFE · Rozsdamentes acél (opcionális)

Tömítés anyaga EPDM · FKM (Viton) · PTFE

Rugós anyag Rozsdamentes acél 304 · 316 (bevonattal)

Csatlakozás Aljzat (oldószer) · Menetes (NPT/BSPT)

Szabványok ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM tömítés Víz, enyhe savak, lúgok · 80°C-ig

FKM pecsét Szénhidrogének, olajok, erős oxidálószerek · 90°C-ig

PTFE tömítés Agresszív vegyszerek, oldószerek, nagy tisztaságú · 93°C-ig

PTFE golyó Maximális vegyszerállóság, alacsony súrlódás

SS labda Nagy mechanikai szilárdság, kopásállóság

Beszerelés előtt ellenőrizze az anyag kompatibilitását a folyamat kémiájával és a hőmérséklettel.

Iparágak és alkalmazások

◈ Vegyészet és Kohászat Savszállítás, maróanyag adagolás, szivattyú kisülés elleni védelem, pácoló vezetékek

◈ Elektronika és félvezető Ultratiszta vízelosztás, vegyszerszállítás, CMP iszapvisszavezetés

◈ Energia és fotovoltaik Akkumulátor elektrolit, napelem maratás, hűtővíz visszatérő vezetékek

◈ Vízkezelés Szennyvíz elvezetés, RO permeátum, sótalanítás, szivattyú kiürítés

◈ Gyógyszerészet és élelmiszer DI vízhurkok, CIP visszavezetés, szaniter vezetékek, összetevő átvitel

◈ Autóipar és általános Alkatrész mosás, festék keringtetés, hűtővíz, ipari szennyvíz

Telepítési útmutató

Tájolás: Az előre áramlás irányába mutató áramlási nyíllal szerelje fel. Vízszintes vonalak esetén a rugó megbízható zárást biztosít. Függőleges vonalak esetén csak felfelé irányuló áramlási iránnyal szerelje fel.
Felfelé/lefelé: Az optimális teljesítmény érdekében legalább 5 csőátmérőjű egyenes csövet hagyjon felfelé és 3 átmérőt lefelé.
Oldószeres hegesztés: UPVC-re vagy CPVC-re specifikus alapozót és cementet használjon. A nyomás alá helyezés előtt hagyja a teljes kikeményedési időt.
Menetes csatlakozások: Vigyen fel PTFE szalagot a külső menetekre. Húzza meg kézzel plusz 1-2 fordulattal hevederkulccsal.
Ellenőrzés: Rendszeresen ellenőrizze a tömítést és a golyót kopás vagy vegyi támadás szempontjából, különösen nagy ciklusú vagy koptató üzem esetén.

Kritikus korlátozások

UPVC testek esetén ne haladja meg a 60°C-ot. CPVC max 93°C folyamatos. Ne lépje túl a tömítés hőmérsékleti besorolását.
Nincs besorolva a steam szolgáltatásra. Kerülje a gyors hőciklusokat és a hirtelen nyomáslökéseket.
Nem gázhalmazállapotú közegekhez tervezték – a visszacsapó szelepek csak folyadékkal való használatra szolgálnak.
Rugóanyag: Ellenőrizze, hogy a rugóötvözet kompatibilis-e a technológiai kémiával a korrózió és a kifáradás megelőzése érdekében.
Kerülje a magas szilárdanyag-tartalmú vagy koptató iszap használatát, amely károsíthatja a golyót és a tömítés felületét.
Védje a szeleptestet a közvetlen UV-sugárzástól. Használjon UV-stabilizált anyagot vagy vigyen fel védőbevonatot.
Ne telepítse pulzáló áramlású rendszerbe, amely gyors ciklust és idő előtti kopást okozhat.

Helyszíni hibaelhárítás

A szelep nem zár be teljesen

Ellenőrizze, hogy nem szorult-e be törmelék a golyó és a tömítés közé. Vizsgálja meg a tömítés kopását vagy vegyi károsodását. Ellenőrizze, hogy a rugó nem törött vagy korrodált. Cserélje ki a sérült alkatrészeket.

Túlzott nyomásesés

A rugó feszültsége túl magas lehet a rendszer áramlásához. Ellenőrizze a szelep méretét. Alacsony átfolyású alkalmazásoknál fontolja meg a kisebb rugóerő opciót. Ellenőrizze, hogy nincs-e a labda mozgását korlátozó törmelék.

Cseregő zaj működés közben

Az áramlási sebesség túl alacsony lehet, ami a labda instabilitását okozza. Növelje az áramlási sebességet, vagy szerelje be egy könnyebb rugóval. Pulzáló áramlás esetén vegye figyelembe a csillapított visszacsapó szelep kialakítását.

Szivárgás fordított irányban

Vizsgálja meg a tömítés sérülését vagy deformálódását. Ellenőrizze, hogy a labda megfelelően illeszkedik-e. PTFE tömítéseknél ellenőrizze a hideg áramlást magasabb hőmérsékleten. Cserélje ki a tömítést, ha elhasználódott.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC golyós visszacsapó szelep Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC golyós visszacsapó szelep Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Hol használják ipari és kereskedelmi alkalmazásokban az SC...
Jul 30,2026
A vegyi feldolgozók, a vízkezelők és az ipari létesítmények határozzák meg SCH 80 UPVC cső mindenhol, ahol a csőrendszernek nagyobb belső nyomást kell tartania, és ellenállnia kell az agresszív vegyi hat...
többet megtudni
Mi teszi az SCH 80 UPVC csövet megbízható választássá nagy...
Jul 23,2026
Az SCH 80 UPVC cső vastagabb falú, mint az SCH 40 cső azonos külső átmérőjű, ami növeli a nyomásértékét, és szabványossá teszi a korrozív vegyszereket, forró technológiai folyadékokat és túlnyomásos vizet szállító ...
többet megtudni
Miért használják széles körben az SCH 80 UPVC csövet az ip...
Jul 16,2026
A falvastagság az egyetlen specifikáció, amely elválasztja az igényes ipari nyomásra tervezett csövet a könnyű lakossági használatra szánt csövektől. SCH 80 UPVC cső szilárdan a vonal nagy teherbírású ol...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC golyós visszacsapó szelep Iparági ismeretek

Hogyan válasszunk helyesen UPVC/CPVC golyós visszacsapó szelep ? Kulcstényezők és ipari alkalmazási útmutató

Az UPVC (nem lágyított polivinil-klorid) és CPVC (klórozott polivinil-klorid) golyós visszacsapó szelepeket számos iparágban széles körben használják korrózióállóságuk, könnyű súlyuk és magas költségű teljesítményük miatt. A helyes kiválasztás megköveteli a médiajellemzők, a munkakörülmények és az iparág-specifikus igények átfogó figyelembevételét. Az alábbiak a legfontosabb kiválasztási pontok és a tipikus iparági alkalmazások elemzése:

1. Médiakompatibilitás
UPVC: Alkalmas gyenge savakhoz, gyenge lúgokhoz és tiszta vízhez szobahőmérsékleten (≤60°C), például ivóvízhez, ipari vízkezeléshez stb.
CPVC: Magasabb hőmérsékletállóság (≤90°C), ellenáll az erős savaknak, erős lúgoknak és néhány szerves oldószernek, alkalmas vegyi folyadékszállításra az elektronikai félvezetőiparban vagy maratási szennyvízkezelésre a fotovoltaikus iparban.

2. Nyomás- és áramlási követelmények
Az alacsony nyomású rendszerek (mint például a tiszta víz szállítása a gyógyszeriparban) választhatnak szabványos nyomásszinteket (PN10 ~ 16).
Nagynyomású vagy impulzusos körülmények között (például a kohászatban a hűtőkeringető rendszerek) ellenőrizni kell a szeleptest nyomástartó képességét, és szükség esetén megerősített szerkezetet kell választani.

3. Speciális iparági követelmények
Atomerőművek: meg kell felelniük a sugárzásálló anyag tanúsítványának, és biztosítaniuk kell a szivárgásmentességet a szennyezés megelőzése érdekében.
Ipari szennyvíz: Szemcsés közeg bevitelekor javasolt blokkolásgátló kialakítású golyós visszacsapó szelepet használni, hogy elkerüljük a szelepgolyó elakadását.
Biztonságos ivóvíz: A szeleptest anyagának meg kell felelnie az NSF/ANSI 61 és egyéb ivóvízbiztonsági tanúsítványoknak.

4. Telepítési környezet
Helyszűke forgatókönyveknél (például elektronikus félvezető gyári szervizcsővezetékeknél) kompakt karimákat vagy menetes csatlakozási stílusokat kell választani.
A korrozív környezetek (például savas szennyvízvezetékek a fotovoltaikus iparban) további ellenőrzéseket tesznek szükségessé a tömítőanyagok (például EPDM, FPM) toleranciájával kapcsolatban.

5. Karbantartás és élettartam
A gyakran beindított és leállított rendszereknél (például a gyógyszeriparban a CIP tisztító csővezetékek) kopásálló szelepgolyók (például kerámia bevonatok) választása javasolt a karbantartás gyakoriságának csökkentése érdekében.
