UPVC/CPVC 90 ° könyök

Az UPVC/CPVC 90 ° Elbow egy nagy teljesítményű cső, amelyet széles körben használnak az építőiparban és az ipari területeken. Premium UPVC (nem plasztered polivinil-klorid) vagy CPVC (klórozott polivinil-klorid) előállítása, ez a 90 ° -os könyök korrózióállóságot és magas hőmérsékletű teljesítményt kínál.

A terméket úgy tervezték, hogy lehetővé tegye a simább csőcsatlakozásokat, hatékonyan csökkentve a folyadékáram -ellenállást és javítva a rendszer teljes hatékonyságát. A vízellátáshoz, a vízelvezetéshez és a vegyi folyadék szállításához alkalmas, amely megfelel a különféle követelményeknek. A 90 ° -os könyök könnyen telepíthető, és zökkenőmentesen integrálható a szokásos csővezeték -rendszerekkel, és nem igényel speciális eszközöket.

Vegye fel velünk a kapcsolatot

PREV：UPVC/CPVC csatlakozó
NEXT：UPVC/CPVC póló

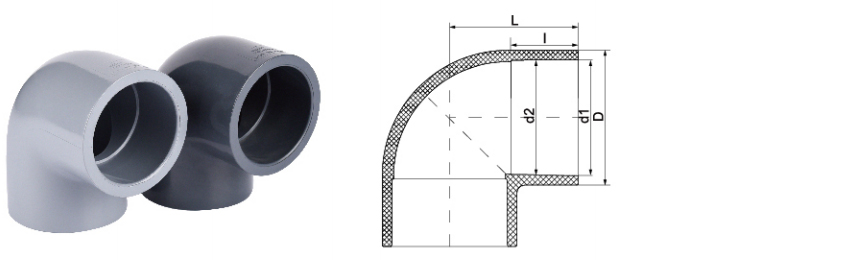

Paraméter Alkalmazás Műszaki előírások

Méret/nom.			DN20	DN25	DN32	DN40	dn50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
LÁRMA	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		én	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		én	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	én		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi csoport az China UPVC/CPVC 90 ° könyök Élelmiszeripar/autóipar/elektronikus Suppliers és Custom UPVC/CPVC 90 ° könyök Élelmiszeripar/autóipar/elektronikus Factory- 2007 -ben alapítottuk minket, a CPVC és az UPVC ipari csővezetékek gyártására, gyártására, értékesítésére és szolgáltatására szakosodva. Megszerezte a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízhez kapcsolódó termékek egészségügyi engedély jóváhagyási dokumentumát, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 Környezetkezelési rendszer tanúsítványát, az IS045001 foglalkozási egészségügyi és biztonsági kezelési rendszer tanúsítványát és egyéb tanúsítványokat. Ezenkívül több mint 50 független szellemi tulajdonjogot, valamint az önmenedzsment importálást és exportálást is tartalmaz. A diverzifikált termékek és a jobb szolgáltatás nyújtása érdekében a vállalat fejlett technológiát, szerszámkészleteket, valamint egyedi alapanyagokat és kezelési rendszereket vezet be Németországból és Amerikából. Az évek során termékeinket széles körben használják a vegyiparban, a kohászatban, a fotovoltaikus, az atomenergiában, a lítiumban, az elektronikus félvezetőben, az élelmiszerekben, a gyógyszerekben, az autóiparban, az ipari vízkezelésben és más sav- és lúgos folyadékban, ultra-pure vízben, ivóvízben, elektronikus minőségű vízben, ipari szennyvízi csővezeték-szállításban. Jelenleg a Zheyi Group több mint 30 értékesítési társaságot hozott létre országszerte. A termékkategóriákat Európába, Amerikába, Délkelet -Ázsiába és más országokba és régiókba exportálják. Termékeinket az ügyfelek fogadják a hazai és a nemzetközi piacokon.

Becsülési igazolás

Hír

Bizonyítvány
Dec 12,2024
További információ

Üzenet -visszajelzés

Szigorú minőség -ellenőrzés

A „minőségi első” elve alapján a Zheyi Group kihasználja a nemzetközileg fejlett berendezéseket és a prémium alapanyagokat, hogy a termelés minden szakaszában szigorú ellenőrzést tartson fenn. A cél az, hogy olyan csővezeték -termékeket szállítson, amelyek kiemelkednek mind a teljesítmény, mind az esztétika szempontjából.

A vállalat a legmodernebb gyártási berendezéseket és a kiváló minőségű anyagokat használja, beleértve a japán Sekisui-t és az Egyesült Államok Lubrizol-t. A kifinomult termelési technikák és a professzionális menedzsment zökkenőmentes keveréke révén mindegyik "Zheyi" termék szigorú minőség -ellenőrzésen megy keresztül - a termelés és az ellenőrzés között a végső kézbesítésig -, amelyek mind megjelenésben, mind funkcionalitásban mind a tökéletességet, mind a tökéletességet, mind a funkcionalitásban.
Precízió tesztelés

A Zheyi -nél minden terméket nemcsak a finomított esztétikára összpontosítanak, hanem a kiváló belső minőség iránti elkötelezettséggel is. A szigorú teljesítményteszt biztosítja a termék stabilitását és tartósságát, még kihívásokkal teli körülmények között is:

● Sűrűségteszt: Az anyag sűrűségét méri a szerkezeti egységesség és a stabilitás biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: Az anyag lágyulását magas hőmérsékleten értékeli a deformáció elleni ellenállás biztosítása érdekében a különböző környezetekben.
● Sütővizsgálat: Szimulálja a hosszú távú hőállóságot, igazolva a termék azon képességét, hogy ellenálljon a magas hőmérsékletek hosszabb ideig tartó kitettségének.
● Hidrosztatikus teszt: A csővezeték szilárdságát nagynyomású körülmények között értékeli a biztonság és a megbízhatóság garantálása érdekében.
● Drop Hammer ütésvizsgálat: A tesztek ütközési ellenállását tesztelik a termék tartósságának biztosítása érdekében a szállítás, a telepítés és a napi használat során.

UPVC/CPVC 90 ° könyök Industry knowledge

Hogyan lehet helyesen kiválasztani UPVC/CPVC 90 ° könyök ? A nyomásszint és a méretszabályok részletes magyarázata

Az ipari csővezetékrendszerekben az UPVC (nem plasztikált polivinil -klorid) és a CPVC (klórozott polivinil -klorid) 90 ° könyök kulcsfontosságú csatlakozók, és kiválasztásuk közvetlenül befolyásolja a rendszer biztonságát, tartósságát és működési hatékonyságát. A helyes kiválasztás megköveteli az anyagtulajdonságok, a nyomásszintek, a méretszabályok és a különböző iparágak speciális igényeinek átfogó megfontolását.

1. Anyagválasztás: Az UPVC és a CPVC közötti kulcsfontosságú különbség
Az UPVC normál hőmérsékletre (0 ° C ~ 60 ° C) és alacsony nyomású környezetre alkalmas, jó sav- és lúgos korrózióállóság, olcsó, és gyakran használják a biztonságos ivóvízben (biztonságos ivóvíz), ipari vízkezelés (ipari vízkezelés), szokásos ivóvíz -szállítás (ivóvíz) és más forgatókönyvekben.

A CPVC ellenáll a magas hőmérsékleteknek (legfeljebb 93 ° C ~ 110 ° C -ig), és magasabb a nyomószilárdsággal. Alkalmas a magas hőmérsékletű korrozív közegekhez. A tipikus alkalmazások között szerepel a pácolás folyadékszállítás a kohászati iparban, a nagy tisztaságú kémiai csővezetékek a fotovoltaikus iparban, az elektronikus félvezető iparban az ultrapure vízrendszerek, a magas hőmérsékletű sterilizációs csővezetékek a gyógyszeriparban, a sugárzási ellenálló csővezetékek az atomerőműekben és a vegyi korrózió környezetek az ipari nemigazgató kezelésében.

2. Nyomásminőség kiválasztása (PN és SCH szabványok)
A könyök nyomástartó képessége a fal vastagságának minőségétől függ. A gyakori nyomásszabályok közé tartozik a PN (névleges nyomás, például a PN6, PN10, PN16) és az SCH (ütemterv, például SCH40, SCH80).

A biztonságos ivóvíz és a szokásos vízkezeléshez általában az UPVC anyagot választják ki, és a PN6 ~ PN10 nyomásminőség kielégíti az igényeket. Az ipari szennyvíz és a kohászat iparágakban a média erős korrozivitása miatt ajánlott a PN10 ~ PN16 vagy SCH80 CPVC könyök kiválasztása a hosszú távú nyomásállóság és a kémiai korrózióállóság biztosítása érdekében.

A fotovoltaikus, az elektronikus félvezető és a gyógyszeripar rendkívül magas követelményekkel rendelkezik a csővezeték tisztaságára és a kémiai ellenállásra, és általában a CPVC SCH40 vagy SCH80 könyökét használja annak biztosítása érdekében, hogy a nagyteljesítményű tápközeg ne szennyezett legyen. Az atomerőművek alkalmazásai speciális sugárzó CPVC anyagokat igényelnek, amelyek megfelelnek a szigorú előírásoknak, mint például az ASME NQA-1.

3. Méretszabályok (DN és hüvelyk)
Az UPVC/CPVC 90 ° könyök méretének meg kell egyeznie a csővezetékrendszerrel. A közös szabványok közé tartozik a metrikus (DN15, DN50, DN100 stb.) És a Imperial (1/2 ", 2", 4 "stb.).

Az elektronikus félvezető és a fotovoltaikus iparban a kis átmérőjű könyökeket (DN15 ~ DN50) általában a nagy pontosságú folyadékvezérlés igénye miatt használják. A DN80 ~ DN300 nagy átmérőjű könyökét általában az ipari szennyvízkezelésben és a kohászati iparban használják a nagy áramlási sebesség miatt. Az atomerőműveknek és a gyógyszeriparnak szigorúan be kell tartaniuk az iparági előírást, hogy biztosítsák a pontos méret -illesztést a szivárgás vagy a szennyeződés kockázatainak elkerülése érdekében.

4. Iparspecifikus tanúsítások és követelmények
A különböző iparágaknak eltérő tanúsítási követelményei vannak a könyökre:
Biztonságos ivóvíz / ivóvíz: Meg kell felelnie az NSF / ANSI 61 élelmiszer -biztonsági tanúsításnak.
Elektronikus félvezető / fotovoltaikus: A részecskék lerakódásának csökkentése érdekében rendkívül sima belső falra van szükség, és néhány alkalmazáshoz félig F57 tanúsítást igényel.
Orvostudomány: Az USP VI vagy FDA osztályú szabványokat be kell tartani annak biztosítása érdekében, hogy ne lágyítsák ki.
Nukleáris energia: Az ASME NQA-1 minőségi tanúsítványt át kell adni, és a sugárzók elleni módosított CPVC anyagokat kell használni.

5. Telepítési és karbantartási ajánlások
Csatlakozási módszer: Az UPVC/CPVC könyökeket általában oldószerekkel (PVC ragasztó) kötik. A telepítés során ügyeljen arra, hogy a felület tiszta és olajmentes legyen.
Támogatási távolság: A magas hőmérsékletű (CPVC) vagy a nagy átmérőjű csövek további támogatási kereteket igényelnek, hogy elkerüljék a deformációt a termikus tágulás vagy a folyadékhatás miatt.
Rendszeres ellenőrzés: A magas kockázatú iparágakban, mint például a vegyi és atomenergia, a könyököket rendszeresen meg kell vizsgálni a repedések, az öregedés vagy a korrózió jeleit, és a sérült alkatrészeket időben ki kell cserélni. $ $
