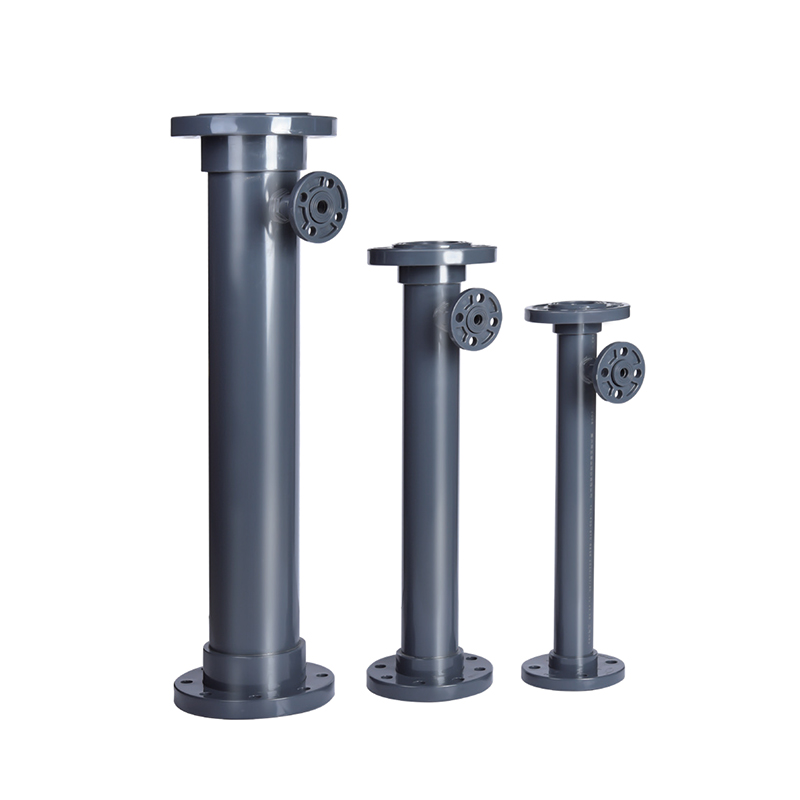

SCH8O/DIN UPVC/CPVC SK típusú statikus keverő

Az UPVC/CPVC SK típusú statikus keverő egy nagy hatékonyságú folyadékkeverő berendezés, amelyet különféle ipari alkalmazásokhoz terveztek. Különösen alkalmas vízkezelésre, vegyi feldolgozásra, élelmiszer-feldolgozásra és gyógyszeriparra, hatékonyan keveri össze a különböző folyadékokat, gázokat és szilárd anyagokat a termék konzisztenciájának és egyenletességének biztosítása érdekében.

Moduláris felépítése leegyszerűsíti a telepítést és a karbantartást, nagy rugalmassággal alkalmazkodik a különböző méretekhez és áramlási követelményekhez.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC kosárszűrő
Következő：SCH8O/DIN UPVC/CPVC lengő visszacsapó szelep

paraméter alkalmazás Műszaki szabványok

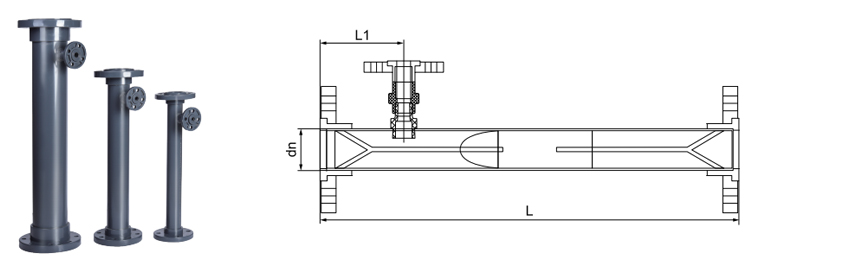

dn	DN	L	L1	Adagoló port (alapértelmezett 1)	Áramlási sebesség (m/s)	Flow (m³/h)	Csatlakozás típusa
63	50	500	100	dn20	<1	<6,84	Karima
75	65	600	100	dn20	<1	<11,88	Karima
90	80	650	100	dn20	<1	<18.08	Karima
110	100	700	110	dn20	<1	<28.08	Karima
140	125	900	130	dn25	<1	<43,92	Karima
160	150	1000	150	dn25	<1	<63,36	Karima
225	200	1300	190	dn32	<1	<108	Karima
280	250	1500	220	dn32	<1	<180	Karima
315	300	1600	240	dn32	<1	<262,8	Karima
355	350	1700	260	dn32	<	<360	Karima
400	400	2000	290	dn40	<1	<468	Karima

SCH80 / DIN · SK TÍPUS

UPVC / CPVC statikus keverő

Helikális elemek · Passzív keverés · Nincs mozgó alkatrész

Az SCH80/DIN UPVC/CPVC SK típusú statikus keverő egy beépített keverőeszköz korrozív és nagy tisztaságú rendszerekhez. Az ASTM SCH80 és a DIN szabványok szerint készült, rögzített spirális elemeket használ, amelyek szétosztják, forgatják és újra kombinálják az áramlásokat – homogén keverést biztosítva nulla mozgó alkatrész nélkül. Az SK geometria lamináris, átmeneti és turbulens áramlási viszonyok között működik. A karosszéria UPVC az általános szervizeléshez vagy CPVC 93°C-os hőmérsékletig. Az elemek illeszkednek a test anyagához a teljes kémiai kompatibilitás érdekében. Az alkalmazások közé tartozik a savas hígítás, az ultratiszta víz keverése, a pH beállítás, a polimer keverés és a vegyszeradagolás.

DN15–DN200 Méretek

PN10–PN16 Nyomás

–20°C és 93°C között CPVC tartomány

SK spirális Elem

Nulla mozgó alkatrész

Nincsenek tömítések, csapágyak vagy forgó alkatrészek. Megszünteti a kopást és a karbantartási költségeket.

Teljes homogenizálás

A csavarvonalas elemek folyamatosan osztják és egyesítik az áramlást a teljes csőkeresztmetszetben.

Alacsony energiafogyasztású működés

Az optimalizált elemgeometria minimalizálja a nyomásesést, miközben megőrzi a keverési hatékonyságot.

Kémiai tehetetlenség

Az UPVC és CPVC ellenáll a savaknak, bázisoknak és sóknak. A CPVC folyamatosan 93°C-ot kezel.

Műszaki előírások

Test UPVC · CPVC

Elemek UPVC · CPVC · PTFE

Elem típusa SK spirális · Házonként 4–6

Kapcsolatok Aljzat · Karimás · Menetes

Szabványok ASTM D2467 · DIN 8061/8062

Teljesítményadatok

Áramlási rendszerek Lamináris · Átmeneti · Turbulens

Elem hossza 1,5 × csőazonosító

Elemek per mixer 4-től 12-ig (egyedi)

Tipikus dP 0,2-1,0 bar

Több elem növeli a keverési intenzitást és a nyomásesést. Méretezéssel kapcsolatban forduljon a gyárhoz.

Alkalmazási területek

Vegyi Savas hígítás · pH beállítás · Polimer keverés

Félvezető UPW keverés · Nedves asztali vegyszerkeverés

Energia Elektrolit · Maratószer · Hűtőfolyadék kondicionálása

Víz Flokkulálószer · Fertőtlenítőszer · Semlegesítés

Pharma DI víz · CIP · Összetevők homogenizálása

Autóipar Adalékanyag · Festék · Hűtőfolyadék keverése

Telepítési útmutató

Bármilyen orientáció. Az áramlási nyílnak az irányhoz kell igazodnia.
Hagyjon 3-5 csőátmérőt egyenesen az áramlás irányába.
Oldószeres varrat: az anyaghoz megfelelő alapozót és cementet használjon.
Karimás csavarok: egyenletesen húzza meg 15-20 Nm nyomatékkal teljes felületű tömítéssel.
A rutinszerű karbantartás során ellenőrizze, hogy az elemek nem szennyeződtek-e vagy sérültek-e.

Működési korlátok

UPVC: max. 60°C · CPVC: max. 93°C · PTFE: max. 120°C.
Nem gőzszolgálatra. Kerülje a gyors hőmérséklet-változásokat.
Az 5 térfogatszázaléknál nagyobb szilárd anyagok gyári felülvizsgálatot igényelnek.
A lamináris keveréshez szükséges minimális Reynolds-szám.
UV-sugárzás: használjon stabilizált gyantát vagy vigyen fel védőbevonatot.

Gyakran Ismételt Kérdések

Hány elemre van szükségem?

A lamináris áramláshoz 6-12 elem szükséges. Turbulens áramlási igények 4–6. A nagy viszkozitású folyadékoknak többre van szükségük. Adja meg folyási és viszkozitási adatait egyéni ajánláshoz.

Milyen nyomásesésre számíthatok?

Általában 0,2–1,0 bar az áramlástól, a viszkozitástól és az elemszámtól függően. Használja méretező eszközünket, vagy lépjen kapcsolatba velünk a folyamat feltételeivel a pontos számítás érdekében.

Elbírja a koptató folyadékokat?

Mérsékelt szilárd anyag elfogadható. A csiszolóanyag felgyorsítja a kopást. Ilyen esetekben CPVC PTFE elemekkel javasolt. 5% feletti szilárdanyag esetén forduljon hozzánk a kopási adatokkal és az anyaglehetőségekkel kapcsolatban.

Hogyan kell tisztítani, ha szennyezett?

Öblítse át kompatibilis oldószerrel az enyhe szennyeződéshez. Erős felhalmozódás esetén szerelje szét és mechanikusan tisztítsa meg a spirális elemeket. A rendszeres ellenőrzés megakadályozza a túlzott felhalmozódást.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC SK típusú statikus keverő Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC SK típusú statikus keverő Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Hol használják ipari és kereskedelmi alkalmazásokban az SC...
Jul 30,2026
A vegyi feldolgozók, a vízkezelők és az ipari létesítmények határozzák meg SCH 80 UPVC cső mindenhol, ahol a csőrendszernek nagyobb belső nyomást kell tartania, és ellenállnia kell az agresszív vegyi hat...
többet megtudni
Mi teszi az SCH 80 UPVC csövet megbízható választássá nagy...
Jul 23,2026
Az SCH 80 UPVC cső vastagabb falú, mint az SCH 40 cső azonos külső átmérőjű, ami növeli a nyomásértékét, és szabványossá teszi a korrozív vegyszereket, forró technológiai folyadékokat és túlnyomásos vizet szállító ...
többet megtudni
Miért használják széles körben az SCH 80 UPVC csövet az ip...
Jul 16,2026
A falvastagság az egyetlen specifikáció, amely elválasztja az igényes ipari nyomásra tervezett csövet a könnyű lakossági használatra szánt csövektől. SCH 80 UPVC cső szilárdan a vonal nagy teherbírású ol...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC SK típusú statikus keverő Iparági ismeretek

A teljesítmény összehasonlítása és az alkalmazható környezeti különbségek UPVC és CPVC statikus keverők

A statikus keverőket (SK típusú) széles körben használják a vegyiparban, a vízkezelésben és a nagy tisztaságú ipari területeken, és az anyagválasztás (UPVC vagy CPVC) közvetlenül befolyásolja korrózióállóságát, hőmérséklet-állóságát és élettartamát. Az alábbiakban a két anyag teljesítményének összehasonlítása és a tipikus ipari alkalmazások elemzése látható:

1. Kémiai ellenállás összehasonlítása
UPVC (plasztiatlan polivinil-klorid):
Kiválóan ellenáll a sav-, lúg- és sóoldatoknak (például sósavnak, kénsavnak, nátrium-hipokloritnak stb.), de egyes szerves oldószerek (pl. ketonok és aromás szénhidrogének) könnyen korrodálják.

Alkalmazható iparágak:
Ipari vízkezelés (hűtővíz, keringtető víz a pH beállításához).
Ivóvíz: a higiéniai előírásoknak megfelelően klórozásra és flokkulálószer-keverésre használják.
Ipari szennyvíz: semlegesítse a savas/lúgos szennyvizet.

CPVC (klórozott polivinil-klorid):
A klórozással javul a vegyszerállóság, és ellenáll a nagyobb koncentrációjú savaknak és lúgoknak, valamint egyes szerves oldószereknek (például alacsony alkoholkoncentrációnak).

Alkalmazható iparágak:
Elektronikus félvezető: nagy tisztaságú vegyszerek (például maratási oldat) vegyes szállítása.
Gyógyszer: Maró közeg kezelés folyékony gyógyszer készítésénél.
Fotovoltaikus: Savas tisztítófolyadék-keverő rendszer.

2. Különbség a hőmérséklet-ellenállásban
UPVC:
Hosszú távon alkalmazható hőmérséklet ≤60°C, rövid távú csúcs 80°C, normál hőmérsékleti viszonyok között megfelelő.

Tipikus forgatókönyvek:
Biztonságos ivóvíz: normál hőmérsékletű adagolás és keverés.
Kohászat: Alacsony hőmérsékletű pácolási hulladékfolyadék előkezelése.

CPVC:
Hosszú távú hőállóság 90°C-ig, rövid távú tolerancia 110°C, alkalmas magas hőmérsékletű közegekhez.

Tipikus forgatókönyvek:
Atomerőmű: Kémiai adalékanyagok keverése magas hőmérsékletű hűtővízrendszerekben.
Ipari szennyvíz magas hőmérsékletű szakasza: például forró sav és lúgos hulladékfolyadék homogenizálása.

3. Mechanikai szilárdság és élettartam
UPVC:
Alacsony költségű, de gyenge ütésállóság, alkalmas alacsony nyomású, nem mechanikus vibrációs környezetekhez (például vízi üzem adagolórendszerekhez).

CPVC:
Nagyobb merevség és kúszásállóság, alkalmas nagynyomású vagy vibrációs körülményekhez (például nagynyomású vegyszerszállító csővezetékek félvezető üzemekben).

4. Iparági kiválasztási ajánlások
Azok a területek, ahol az UPVC előnyben részesítendő:
Szobahőmérsékletű és gyenge korróziós vízkezelés (pl. ivóvíz, ipari keringető víz), kohászati szennyvíz előkezelése.
Mezők, ahol a CPVC-t használni kell:
Magas hőmérséklet (például atomerőművi hűtőrendszerek), magas korrózió (például félvezető maratási oldatok) és szerves oldószerek keverése (például gyógyszeripari köztes szintézis).
