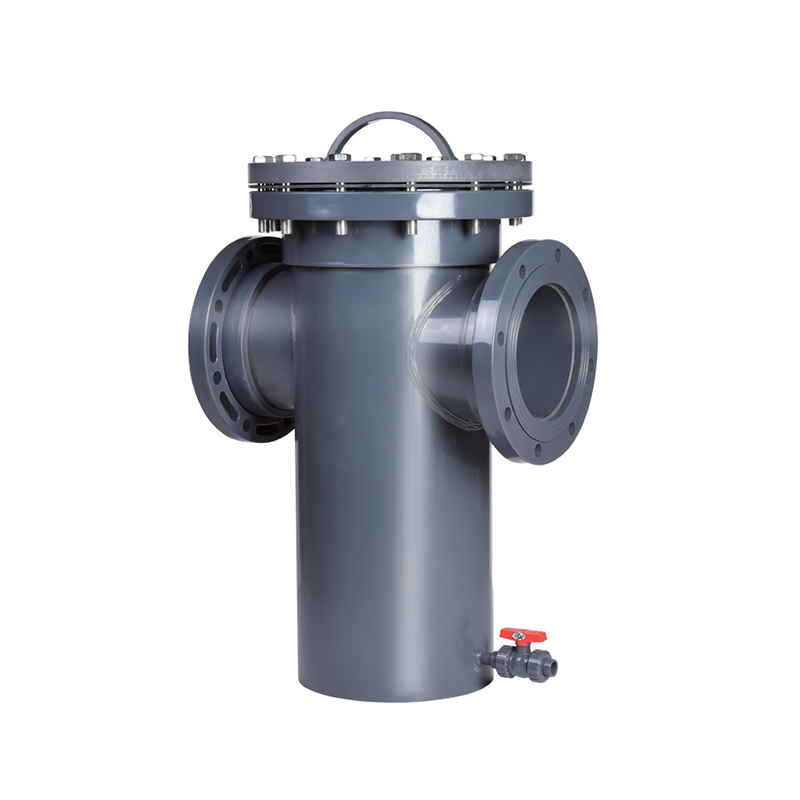

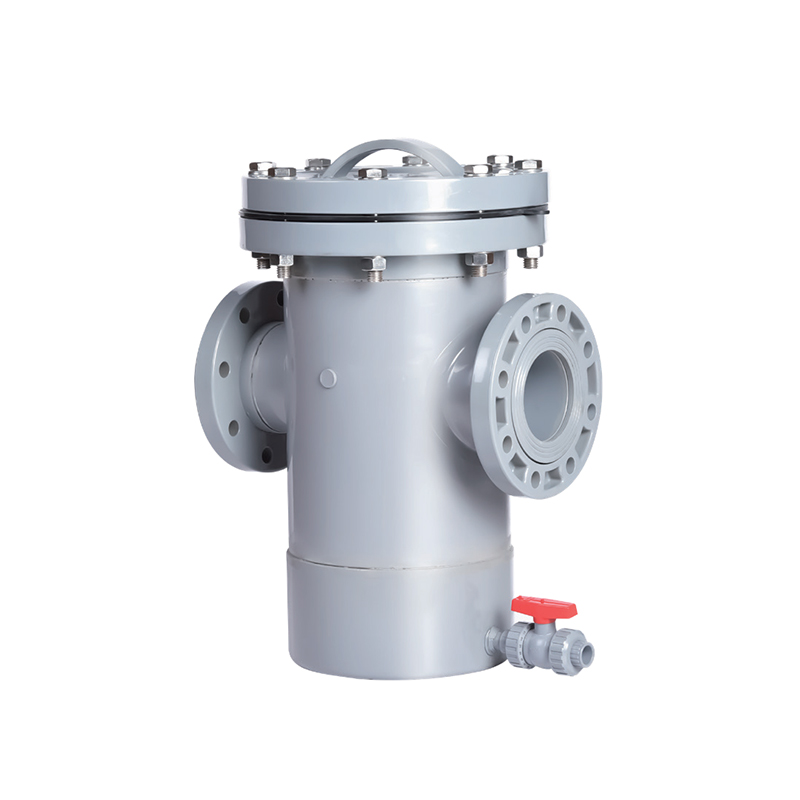

SCH8O/DIN UPVC/CPVC kosárszűrő

Az UPVC/CPVC kosárszűrő egy nagy hatékonyságú szűrőberendezés, amelyet széles körben használnak vízkezelésben, vegyi feldolgozásban, élelmiszerekben és más ipari területeken. Egyedülálló kialakítása hatékonyan távolítja el a szennyeződéseket és a szilárd részecskéket a folyadékokból, biztosítva a rendszer normál működését.

A szűrő többrétegű szűrőszűrőkkel rendelkezik, amelyek lehetővé teszik a felhasználók számára, hogy a tényleges igények alapján különböző szűrési pontosságokat válasszanak, javítva a szűrés hatékonyságát és meghosszabbítva a berendezés élettartamát. A karbantartás és a tisztítás egyszerű, mivel a felhasználóknak csak időszakonként kell eltávolítaniuk a szűrőkosarat a tisztításhoz, ami csökkenti a karbantartási költségeket és a munkaterhelést.

Kapcsolat

Előző：UPVC/CPVC pneumatikus gömbszelep
Következő：SCH8O/DIN UPVC/CPVC SK típusú statikus keverő

paraméter alkalmazás Műszaki szabványok

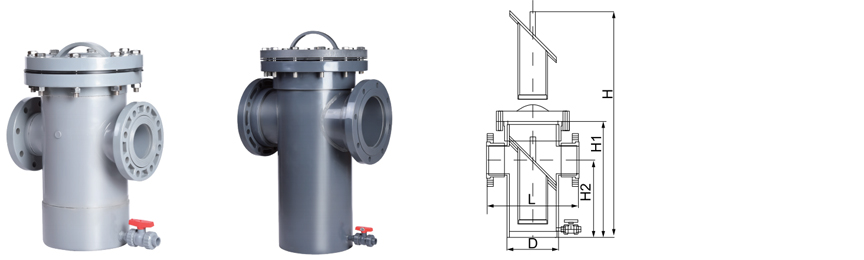

dn	DN	L	H	H1	D	Drain
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE SZŰRŐ

UPVC / CPVC kosárszűrő

Kivehető kosár · Perforált vagy hálós · Gyorsan nyitható fedél

Az SCH80/DIN UPVC/CPVC kosárszűrő egy beépített szűrő, amelyet a lebegő szilárd anyagok eltávolítására terveztek a korrozív és nagy tisztaságú folyadékáramokból. Az ASTM SCH80 és DIN szabványok szerint gyártott szűrő eltávolítható perforált vagy hálókosárral rendelkezik, amely felfogja a részecskéket, miközben lehetővé teszi a folyamatos áramlást. A kosár egy gyorsan nyitható fedélen keresztül érhető el, amely lehetővé teszi a gyors tisztítást vagy cserét a csővezeték szétszerelése nélkül. A szűrőtest UPVC kivitelben kapható az általános vegyi szolgáltatásokhoz, CPVC pedig 93°C-ig emelt hőmérséklethez. A kosár az alkalmazástól függően hőre lágyuló vagy fémből készülhet. Ezt a szűrőt széles körben használják az alsó szivattyúk, szelepek és műszerek védelmére a koptató sérülésektől és szennyeződésektől.

DN25–DN200 Mérettartomány

PN10–PN16 Nyomás minősítés

–20°C és 93°C között CPVC tartomány

Kosár típusa Perforált / hálós

Kivehető kosár

Húzza ki és tisztítsa meg anélkül, hogy a szűrőtestet eltávolítaná a csővezetékből, csökkentve a karbantartási állásidőt.

Vegyi ellenállás

Az UPVC és CPVC testek ellenállnak a savaknak, bázisoknak és sóknak. A CPVC kiterjeszti a szolgáltatást 93°C-ra.

Alacsony nyomásesés

A nagy nyitott kosárfelület minimalizálja az áramlás korlátozását, csökkenti a szivattyúzási energiát, miközben fenntartja a részecskebefogást.

Sokoldalú szűrés

Perforált kosarak a durva szűréshez vagy hálókosarak a finom szűréshez. Egyedi méretek kaphatók.

Építés

Test UPVC · CPVC

Kosár UPVC · CPVC · SS304 · SS316

Fedélpecsét EPDM · FKM · PTFE

Kapcsolatok Aljzat · Karimás · Menetes

Szűrés

Perforált 0,5-10 mm-es lyukak

Mesh 20-200 mesh

Egyedi Hornyolt · Ékhuzal

Kosár volume 0,5-15 L (mérettől függően)

Szabványok

ASTM D2467 (SCH80)

DIN 8061/8062

Nyomás PN10–PN16

Hőmérséklet UPVC 60°C · CPVC 93°C

Alkalmazási forgatókönyvek

01 Vegyi A szivattyúk védelme a vízkőtől és törmeléktől a savtovábbító vezetékekben

02 Félvezető UPW polírozás és részecskeeltávolítás nedves padokon

03 Energia Hűtőfolyadék szűrés és elektrolit feszítés az akkumulátorgyártásban

04 Víz Szennyvíz szűrés és RO előkezelés

05 Pharma DI víz és CIP hurokvédelem

06 Autóipar Festék, hűtőfolyadék és alkatrészmosó szűrés

Telepítési útmutató

Úgy szerelje be, hogy a kosárkamra lefelé vagy vízszintesen nézzen. Az áramlási nyílnak igazodnia kell.
Hagyjon elegendő helyet a kosár eltávolításához. A minimális távolság megegyezik a kosár hosszával.
Az oldószeres hegesztési csatlakozásokhoz UPVC vagy CPVC specifikus alapozót és cementet használjon.
Karimás csavarok: használjon teljes felületű tömítéseket. Egyenletes nyomaték 15–20 Nm keresztirányú mintázatban.
A beszerelés előtt ellenőrizze, hogy a kosár nem sérült-e. Biztosítsa a megfelelő elhelyezést a házban.

Kritikus határok

Hőmérséklet: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Ne lépje túl a névleges nyomást. A nyomáskülönbség a kosár betöltésével nő.
Nyomáscsökkenés figyelése. Tisztítsa meg a kosarat, ha a dP meghaladja a 0,5 bar-t.
Ellenőrizze a kosár anyagának kompatibilitását a folyamatkémiával.
Kültéri telepítésekhez használjon UV-stabilizált gyantát vagy védőbevonatot.

Gyakran Ismételt Kérdések

Milyen gyakran kell tisztítani a kosarat?

A tisztítás gyakorisága a szilárdanyag-terheléstől és az áramlási sebességtől függ. Figyelje a nyomáskülönbséget a szűrőn. Ha a nyomáskülönbség 0,3-0,5 bar-ral a tiszta érték fölé emelkedik, a kosarat ki kell venni és meg kell tisztítani. Nagy szilárdanyag-tartalmú alkalmazásoknál napi ellenőrzésre lehet szükség.

Mi a különbség a perforált és a hálókosarak között?

A perforált kosarakban lyukak vannak, és durva (2-10 mm) feszítésre használják. A hálókosarak szőtt drótszövetet használnak, és finomabb szűrést biztosítanak (20–200 mesh). A hálókosarak nagyobb szűrési hatékonyságot kínálnak, de nagyobb a nyomásesésük. A kiválasztás a részecskemérettől és a megengedett nyomásveszteségtől függ.

A kosár később cserélhető más típusúra?

Igen, a kosár cserélhető. A folyamatkövetelmények változásával válthat a perforált és a hálókosarak között. Győződjön meg arról, hogy a cserekosár mérete és tömítőfelülete azonos a megfelelő illeszkedés és szűrési teljesítmény megőrzése érdekében.

Mi történik, ha a kosár teljesen eltömődik?

A teljesen eltömődött kosár nyomásesést okoz gyorsan. A szűrőtest bizonyos konfigurációkban bypass vagy nyomáscsökkentő mechanizmust tartalmaz. A magas dP melletti folyamatos működés azonban károsíthatja a kosarat, vagy áramlási éhezést okozhat. Ennek az állapotnak a megelőzése érdekében javasolt a rendszeres ellenőrzés és tisztítás.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC kosárszűrő Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC kosárszűrő Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Hol használják ipari és kereskedelmi alkalmazásokban az SC...
Jul 30,2026
A vegyi feldolgozók, a vízkezelők és az ipari létesítmények határozzák meg SCH 80 UPVC cső mindenhol, ahol a csőrendszernek nagyobb belső nyomást kell tartania, és ellenállnia kell az agresszív vegyi hat...
többet megtudni
Mi teszi az SCH 80 UPVC csövet megbízható választássá nagy...
Jul 23,2026
Az SCH 80 UPVC cső vastagabb falú, mint az SCH 40 cső azonos külső átmérőjű, ami növeli a nyomásértékét, és szabványossá teszi a korrozív vegyszereket, forró technológiai folyadékokat és túlnyomásos vizet szállító ...
többet megtudni
Miért használják széles körben az SCH 80 UPVC csövet az ip...
Jul 16,2026
A falvastagság az egyetlen specifikáció, amely elválasztja az igényes ipari nyomásra tervezett csövet a könnyű lakossági használatra szánt csövektől. SCH 80 UPVC cső szilárdan a vonal nagy teherbírású ol...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC kosárszűrő Iparági ismeretek

Kulcsszerepe a UPVC/CPVC kosárszűrő galvanizálásban és kémiai szennyvízkezelésben

Az UPVC (nem lágyított polivinil-klorid) és CPVC (klórozott polivinil-klorid) kosárszűrők kiváló korrózióállóságuk, nagy mechanikai szilárdságuk és költséghatékonyságuk miatt fontos szerepet játszanak a galvanizálásban, a kémiai szennyvízkezelésben és számos kulcsfontosságú ipari területen. Az alábbiakban ismertetjük az alapvető alkalmazási forgatókönyveket és az értékelemzést:

1. Galvanizálás: nehézfém szennyvíz hatékony szűrése
A galvanizálási szennyvíz nagy koncentrációban tartalmaz nehézfémeket (például krómot, nikkelt, rezet stb.). Az UPVC/CPVC kosárszűrő ellenáll az erős savaknak (például kénsavnak, sósavnak) és az erős lúgos környezetnek, hatékonyan felfogja a szuszpendált részecskéket és a bevonóoldat szennyeződéseit, biztosítja a szennyvíztisztító rendszer stabil működését, és megvédi a későbbi membránleválasztó vagy ioncserélő berendezéseket.

2. Kémiai szennyvízkezelés: korrózióállóság és hosszú élettartam
A kémiai szennyvíz összetett összetevőket tartalmaz (például szerves oldószereket és erős oxidálószereket). A CPVC anyagok jól teljesítenek magas hőmérsékleten (90°C-ig) és korrozív közegekben. Alkalmasak előkezelésre a peszticid-, festék-, petrolkémiai és más iparágakban, hogy csökkentsék a csövek és szivattyúk eltömődésének kockázatát.

3. Iparágak közötti kulcsfontosságú alkalmazások
Fotovoltaikus: Szűrje le a szilíciumport és a vegyszermaradványokat maratófolyadékban, hogy biztosítsa a napelem-gyártás tisztaságát.
Elektronikus félvezető: Távolítsa el a részecskéket az ultratiszta víz-előkészítés során, hogy megakadályozza az ostya szennyeződését.
Atomenergia: Hűtővízrendszerekben részecskeszabályozásra használják, a sugárzásálló módosított UPVC speciális biztonsági előírásoknak megfelel.
Kohászat: Szűrje meg a fémoxidokat a pácoló szennyvízben az értékes komponensek kinyerése érdekében.
Gyógyszer: Győződjön meg arról, hogy a mikroorganizmusok és a részecskék megfelelnek a gyógyszerészeti tisztított vízrendszerekre vonatkozó szabványoknak.
Ipari vízkezelés: Védje a kazánokat és a hűtőtornyokat a vízkőtől és a korróziótól.
Ivóvíz: Az UPVC szűrők eltávolítják az iszapot és a rozsdát a települési víz előkezelése során, és megfelelnek a higiéniai előírásoknak.

4. Az alapvető előnyök összefoglalása
Korrózióállóság: 0-14 pH-érték mellett alkalmazkodik a szélsőséges környezetekhez, élettartama pedig messze meghaladja a fémszűrőkét.
Könnyű és könnyen karbantartható: A műanyag könnyen felszerelhető, a szűrőkosár pedig gyorsan szétszerelhető és tisztítható.
Költséghatékonyság: Savas szennyvíz esetén nagyobb árelőnnyel rendelkezik, mint a rozsdamentes acél szűrőké.
