SCH8O/DIN UPVC/CPVC karimás membránszelep

Az UPVC/CPVC karimás membránszelep egy folyadékszabályozó eszköz, amelyet korrozív folyadékok és gázok kezelésére terveztek. Alkalmas különféle iparágakban, beleértve a vegyi feldolgozást, a szennyvízkezelést és az élelmiszer-feldolgozást.

A karimás membránszelep egyedi szerkezete tömítő teljesítményt biztosít nyitás és zárás során, hatékonyan megelőzve a szivárgást. Ez a kialakítás biztosítja a folyadékok biztonságos szállítását és meghosszabbítja a szelep élettartamát. A szelep könnyen kezelhető, lehetővé téve a felhasználók számára, hogy könnyedén szabályozzák az áramlást kézi vagy pneumatikus módszerekkel, hogy megfeleljenek a különböző működési feltételek követelményeinek.

UPVC/CPVC karimás membránszelepeink kopásállósággal és öregedésállósággal is rendelkeznek. Széles körben használják olyan területeken, mint a vegyi feldolgozás, a szennyvízkezelés és a mezőgazdasági öntözés.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC egyesített membránszelep
Következő：SCH8O/DIN UPVC/CPVC egyrészes karimás golyóscsap

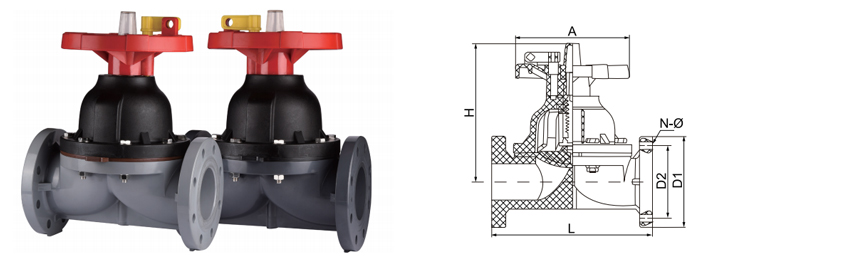

paraméter alkalmazás Műszaki szabványok

MÉRET/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN SZABVÁNY · EGY RÉSZES SZERKEZET

SCH8O/DIN UPVC/CPVC karimás membránszelep

Korrozív és nagy tisztaságú folyadékszigetelésre tervezték. Az egyrészes karimás test membrántömítő mechanizmussal kiküszöböli a tömítés szivárgását és buborékmentes elzárást biztosít.

DN15-DN100

Mérettartomány

PN10 / PN16

Nyomásértékelés

-20°C és 120°C között

CPVC hőmérséklet

UPVC / CPVC

Test anyagok

◆ Anyagrendszer

UPVC test 0-60°C · pH 2-12 · Általános savak, lúgok, ultratiszta víz

CPVC test 0-93°C · pH 1-14 · Emelt hőmérséklet, klórozott közeg

Membrán opciók EPDM · PTFE · FKM · Hypalon

Egyrészes karimás végek DIN PN10/16 szerint. Nincsenek testvégi ízületek szivárgásai.

◆ Legfontosabb specifikációk

Csatlakozás Beépített karima, DIN 2501

Szemtől szembe DIN EN 558 1. sorozat

Shell teszt 1,5 × PN (víz)

Ülés teszt 1,1 × PN (levegő vagy víz)

Vákuumos szolgáltatás 0,3 bar abszolút nyomás

Működés Kézikerék / Pneumatikus / Elektromos

◆ A membránszelep előnyei

Nincs szártömítés – nulla diffúz emissziós potenciál
Leválasztás az aktuátor és a folyadék közeg között
Az áramvonalas áramlási út csökkenti az üledék felhalmozódását
Vizuális helyzetjelző a kézikeréken
Cserélhető membrán a test eltávolítása nélkül
Buborékmentes elzárás a teljes nyomástartományban

Ipari alkalmazások

Savak, lúgok, ultratiszta víz, elektronikus minőségű víz, ipari szennyvíz

Nehéz vegyészet és kohászat

Kénsav átvitel · HCl adagolás · Pácoló vezetékek · Galvanizálás

Nagy tisztaságú és elektronika

Félvezető nedves padok · Fotovoltaikus maratás · Elektronikus minőségű víz · Ultratiszta vízhurkok

Energia és lítium

Nukleáris segédhűtés · Lítium sóoldat feldolgozás · Akkumulátoros vegyszerátvitel

Élettudományok és élelmiszerek

Gyógyszerészeti WFI · Élelmiszer CIP · Italfeldolgozás · Kozmetikai gyártás

Víz és környezetvédelem

Ipari szennyvíz semlegesítés · Ivóvíz · Sótalanítási előkezelés

Autóipar és általános ipar

E-coat keringtetés · Alkatrészek mosása · Hűtővíz · Öblítővezetékek

Telepítési és üzemeltetési megjegyzések

Tárolás céljából a membránszelepet teljesen nyitott vagy zárt helyzetben kell felszerelni. Ne tárolja összenyomott membránnal.
Nyomatéksor: húzza meg egyenletesen a karimás csavarokat keresztben 15-20 Nm nyomatékkal a DN-től függően.
Iszap vagy kristályosodó közeg esetén vízszintes szelepszárral szerelje fel, hogy megakadályozza a szilárd anyagok felhalmozódását a gátban.
A membrán élettartamának meghosszabbítása érdekében csiszolóanyag esetén ne lépje túl az 1,0 m/s sebességet.
Cserélje ki a membránt 2 évente vagy 50 000 ciklusonként, attól függően, hogy melyik következik be előbb.

Kritikus korlátozások

Nem használható oxidáló savakkal (salétrom >15%, króm) az UPVC testben.
Ne tegye ki gyors nyomásciklusnak – a membrán kifáradhat.
Kerülje a 110°C feletti gőzsterilizálást PTFE membrános CPVC esetén.
Biztonsági tehermentesítés nélkül nem alkalmas 2 bar feletti gáznemű közegekhez.
Ne működtesse a kézikereket a mechanikus ütközőn túl – a membrán túlnyomása idő előtti meghibásodáshoz vezet.

Gyakori problémák és megoldások

Probléma: Csökkent áramlási sebesség figyelhető meg

Előfordulhat, hogy a membrán nincs teljesen visszahúzva. Ellenőrizze, hogy a kézikerék teljesen nyitott helyzetbe van-e forgatva (2-3 fordulat a kezdeti ellenálláson túl). Automatizált szelepek esetén ellenőrizze a működtető löketének kalibrálását.

Probléma: Külső szivárgás a testből

Vizsgálja meg a karimacsavarok lazulását. A specifikációnak megfelelő nyomaték. Ha a szivárgás továbbra is fennáll, cserélje ki a karima tömítését. Ne húzza túl – a repedésveszély 22 Nm felett DN80 esetén.

Probléma: Adathordozó szivárog bezáráskor

Membránkopás vagy vegyi támadás. Cserélje ki a membránt megfelelő anyagra. Nagy ciklusú alkalmazásokhoz frissítsen PTFE-bevonatú EPDM membránra.

Probléma: Kemény kézikerék működés

A membrán a kristályosodás miatt a gáthoz ragadhat. Ciklikus nyitás/zárás többször. Ha továbbra is fennáll, szerelje szét és tisztítsa meg a gát területét. Vigyen fel szilikon kenőanyagot a szármenetekre.
