egyedi készítésű SCH8O/DIN UPVC/CPVC egyesített membránszelep Élelmiszeripar/autóipar/elektronikus

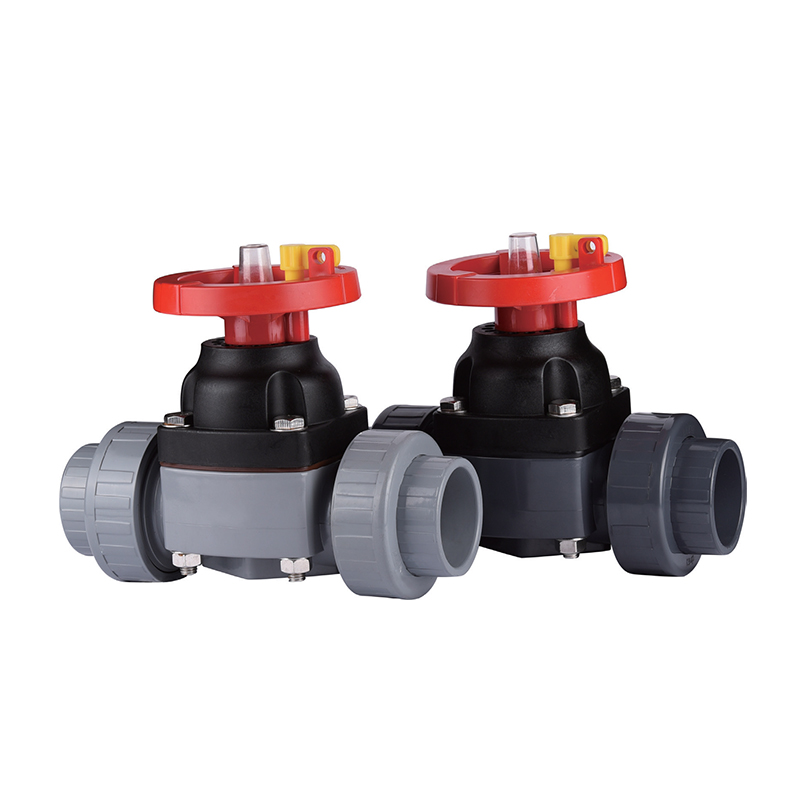

SCH8O/DIN UPVC/CPVC egyesített membránszelep

SCH8O/DIN UPVC/CPVC egyesített membránszelep

A csuklós membránszelep egy hatékony folyadékszabályozó eszköz, amelyet széles körben alkalmaznak olyan iparágakban, mint a vegyipar, a gyógyszeripar, az élelmiszer-feldolgozás és a vízkezelés. Úgy tervezték, hogy tömítési teljesítményt nyújtson, biztosítva a közeg biztonságát és tisztaságát.

A csuklós membránszelep fő jellemzője az egyedi membránszerkezet. Ez a kialakítás nemcsak hatékonyan elszigeteli a szeleptestet a közegtől, megakadályozva a szivárgást és a szennyeződést, hanem pontos áramlásszabályozást is lehetővé tesz. A felhasználók egyszerűen beállíthatják a folyadékáramlást egyszerű kézi vagy elektromos működtetéssel, hogy megfeleljenek a különböző folyamatok igényeinek.

A szelep beszerelése és karbantartása is egyszerű, a különféle csőrendszerekhez megfelelő szabványos csatlakozó karimákkal van felszerelve. Ezenkívül a kialakítása a könnyű tisztítást is figyelembe veszi, így ideális olyan alkalmazásokhoz, amelyek magas higiéniai előírásokat igényelnek.

Kapcsolat
  • SCH8O/DIN UPVC/CPVC egyesített membránszelep
Előző：UPVC/CPVC ⅰ golyószelep
Következő：SCH8O/DIN UPVC/CPVC karimás membránszelep

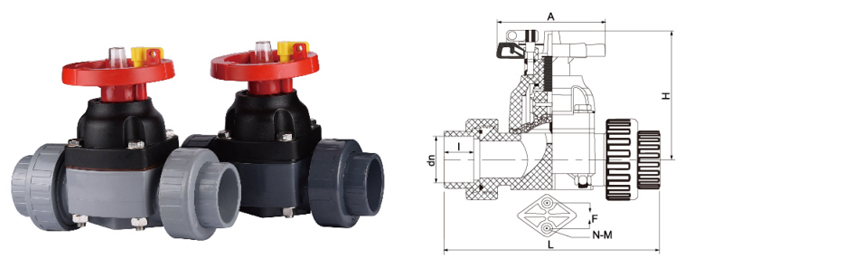

paraméter alkalmazás Műszaki szabványok

  • MÉRET/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN EGYSÉG VÉGE · MEDIASZILÁGÍTÁS
SCH8O/DIN UPVC/CPVC egyesített membránszelep
Az Unió csatlakozási kialakítása lehetővé teszi a gyors eltávolítást a csővezetékből a szomszédos csövek megzavarása nélkül. A membrántömítő mechanizmus teljes szigetelést biztosít a folyadék és a működtető mechanizmus között.
DN15-DN100 Mérettartomány
PN10/PN16 Nyomásosztály
0-93 °C CPVC működési tartomány
Az unió vége Gyors karbantartás
01
Uniós kapcsolat
A menetes hollandi anya lehetővé teszi a szeleptest másodpercek alatt történő eltávolítását. A membrán cseréjéhez vagy ellenőrzéséhez nincs szükség karimás csavarokra vagy csövek átigazítására.
02
Membrán tömítés
A rugalmas membrán gát típusú tömítést hoz létre. A közeg csak a testtel és a membrán alsó felületével érintkezik – nincs tömítés, nem szivárog a szártömítés.
03
Anyaglehetőségek
UPVC karosszéria általános vegyipari szolgáltatáshoz. CPVC test megemelt hőmérséklethez és klórozott közeghez 93°C-ig.
Műszaki profil
Test anyagai
UPVC (0-60°C) · CPVC (0-93°C)
Membrán opciók
EPDM · PTFE felületű EPDM · FKM · CSM
Uniós szabvány
DIN vagy ASTM belső menetek / oldószeres foglalat
Nyomás minősítés
PN10 (UPVC) · PN16 (CPVC) 20°C-on
Ülés próbanyomás
1,1 × PN (légbuborékmentes)
Csatlakozási típusok befejezése
Aljzat · Menetes (NPT/BSPT) · Karimás adapter
Ipari alkalmazások
Vegyi feldolgozás Kohászat Fotovoltaikus Nukleáris segédberendezés Lítium extrakció Elektronika / Félvezető Étel és ital Gyógyszerészeti Autófesték Ipari vízkezelés
Média kezelve
Savak · Lúgok · Ultratiszta víz · Elektronikus minőségű víz · Ivóvíz · Ipari szennyvíz · Sóoldatok
Tömítő mechanizmus
A membrán teljesítményjellemzői
1
Buborékmentes elzárás — A gát kialakítás még a szuszpenzióban lévő részecskék esetén is pozitív tömítést biztosít
2
Nulla szár szivárgás – Nincs dinamikus tömítés a folyadék és a légkör között
3
Soron belül cserélhető – Az uniós kialakítás lehetővé teszi a membráncserét anélkül, hogy a szeleptestet eltávolítanák a csővezetékből
4
Vizuális helyzetjelző — A kézikerék távolról mutatja a nyitott/zárt állapotot
Méret- és rendelési adatok
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (szemtől szemben)
DIN EN 558 1. sorozat
Max nyomaték (kézikerék)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Vákuum minősítés
0,3 bar abszolút nyomás (EPDM membrán)
Telepítési irányelvek
  • Csak külső menetekhez használjon menettömítő anyagot – kerülje a tömítőanyag érintkezését a membránnal
  • Támassza meg a csöveket a csatlakozó csatlakozástól számított 300 mm-en belül, hogy megakadályozza a hajlítási feszültséget
  • Vízszintes vonalak esetén függőleges szárral szerelje fel, hogy csökkentse az üledék lerakódását a gátban
  • Ne használja sorvégi szelepként alátámasztás nélkül
  • A pneumatikus hajtóművek szűrt, olajozott levegőt igényelnek 4-6 bar nyomáson
Kritikus működési határok
  • Ne lépje túl a membrán hőmérsékleti besorolását – EPDM max. 80°C, PTFE max 120°C
  • Nem alkalmas 100°C feletti gőzsterilizálásra
  • Kerülje el az 1 bar/másodpercnél nagyobb nyomásingadozást
  • Nem alkalmas gázhalmazállapotú klórhoz vagy tömény salétromsavhoz UPVC testtel
  • Ne működtesse a kézikereket a mechanikus ütközőn túl (kb. 2,5 fordulat zárttól nyitottig)
Helyszíni hibaelhárítási útmutató
▶ A szelep nem zár be teljesen
A membrán megnyúlhat vagy kémiailag megduzzadhat. Cserélje ki a membránt. PTFE-felületű membránok esetén ellenőrizze a hidegáramlási deformációt a gát érintkezési területén.
▶ Szivárgás a hollandi anyánál
Húzza meg a hollandi anyát kézzel plusz 1/4 fordulattal hevederkulccsal. Ne húzza meg túlságosan – a menet elkophat. Ellenőrizze az O-gyűrűt vagy a lapos tömítést a csatlakozáson belül.
▶ Kemény kézikerék forgás
A membrán a kikristályosodott közeg miatt hozzátapadhat a gáthoz. Öblítse le kompatibilis oldószerrel. Vigyen fel szilikonzsírt a szármenetekre – ne használjon petróleum zsírt.
▶ Csökkentett áramlás nyitott helyzetben
Előfordulhat, hogy a kézikerék nincs teljesen behúzva. Fordítsa el az óramutató járásával ellentétes irányba további 2-3 fordulatot. Ha nincs javulás, ellenőrizze, hogy nincs-e szennyeződés a membrán alatt.
DIN EN 16139 tanúsítvánnyal rendelkezik
ISO 21787 kompatibilis
WRAS által jóváhagyott anyagok (egyes minőségek)
FDA 21 CFR 177.2600 (EPDM membrán)
