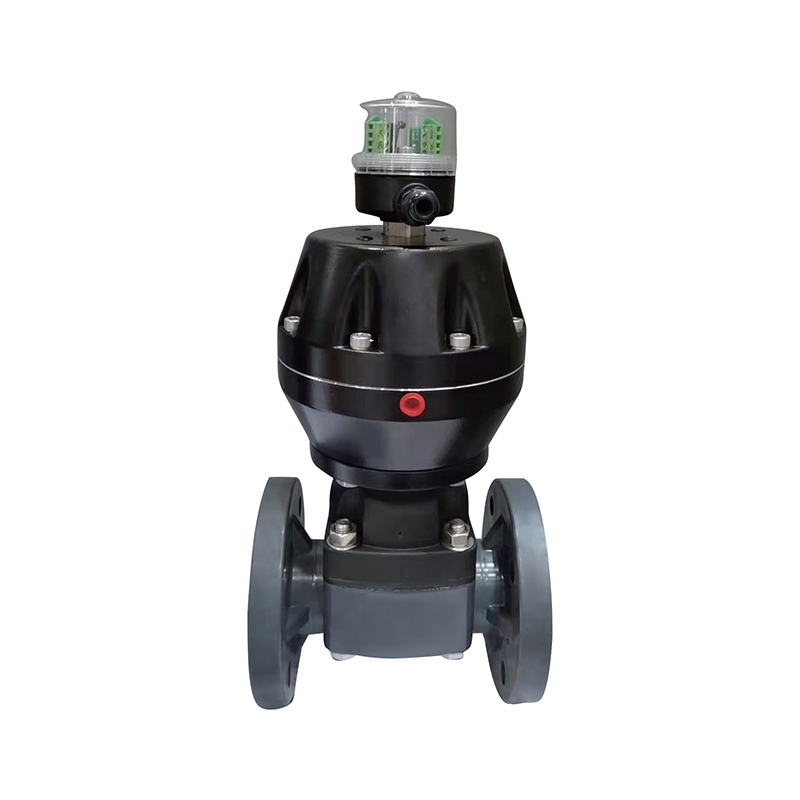

SCH8O/DIN pneumatikus UPVC karimás membránszelep

A pneumatikus UPVC karimás membránszelep UPVC anyagból készül, amely ellenáll az erős savaknak és lúgoknak, és nem rozsdásodik vagy vízkőmentes, így alkalmas különféle korrozív közegek kezelésére. A szeleptest kompakt szerkezetű, könnyű, könnyen telepíthető és karbantartható, csökkentve a csőrendszer terhelését. A membránszerkezet szoros tömítést biztosít, hatékonyan megakadályozza a közegszivárgást és biztosítja a rendszer biztonságos és stabil működését. A pneumatikus vezérlés gyors kapcsolást, érzékeny működést, valamint egyszerű távvezérlést és automatizálást tesz lehetővé. Az anyag megfelel a nemzeti higiéniai szabványoknak, így alkalmas magas higiéniai előírásokat igénylő élelmiszer- és gyógyszerészeti alkalmazásokhoz.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC Labcock golyóscsap
Következő：SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep

paraméter alkalmazás Műszaki szabványok

Korrózióálló szeleptestet és korrózióálló membránt alkalmaz, nincs tömszelence szerkezet, a fojtóelem rugalmas membrán, és a szeleptest áramlási csatornája sima. Ezért a pneumatikus membrán membránszelep előnye az alacsony feszültség, a nagy áramlás, a külső szivárgás hiánya, a kényelem, a megbízhatóság, valamint a tűz- és robbanásmegelőzés. Széles körben alkalmazható gyenge savakra, gyenge lúgokra, gyenge korrózióra, nagy viszkozitásra, részecskéket tartalmaz és áramlásszabályozást szálakkal és mérgező és nem szennyező közegekkel.

NEM	Név	Anyag
1	Test	UPVC
2	Borító	UPVC
3	Membrán	EPDM F46
4	Disc	UPVC
5	Henger	Alumínium ötvözet
6	Dugattyú	Alumínium ötvözet
7	Sztem	Rozsdamentes acél 304/45#
8	Csatlakozási mód	Karima

MÉRET/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Szelep tömege (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATIKUS · KARIMÁS

Pneumatikus UPVC karimás membránszelep

Gát típusa · Packless · Karimás DIN PN10 · PN10 besorolású

Az SCH8O/DIN pneumatikus UPVC karimás membránszelep egy pneumatikusan működtetett elzárószelep korrozív folyadékokat, ultratiszta vizet és szennyvizet kezelő ipari csővezetékekhez. A test lágyítatlan polivinil-kloridból készült, DIN PN10 szabvány szerint fúrt karimás végekkel, amely lehetővé teszi a közvetlen csavarozást a szabványos karimás csövekhez adapterek nélkül. A test és a motorháztető közé szorított rugalmas membrán képezi az egyetlen mozgó gátat, így a technológiai közeg nem érintkezik a szárral, a működtető szerkezettel vagy a légkörrel. Mivel nincs dinamikus szártömítés, a kialakítás eltávolítja a tömítés szivárgási útvonalait. A gát geometriája egyenes áramlási utat biztosít nyitott állapotban és pozitívan zár a lebegő szilárd anyagokkal szemben. A szelepet OEM-integrációhoz, EPC-beszerzéshez és üzemautomatizálási projektekhez szállítjuk, amelyek karimás hőre lágyuló szigetelést igényelnek pneumatikus működtetéssel.

DN15–DN100 Névleges méret

PN10 Nyomásosztály

0-60°C UPVC szolgáltatás

4-6 bar Levegőellátás

Integrált karimás test

A karimákat a test részeként öntötték, nem pedig csavarozva. Ez eltávolítja a menetes csatlakozást a nyomáshatárról, és közvetlenül illeszkedik a DIN PN10 fúráshoz.

Csomag nélküli tömítés

A membrán választja el a médiát a szártól és az aktuátortól. Nincs tömítő tömszelenc, így a fuvaros emisszió szabályozása nem a tömszelence beállításától, hanem a membrántól függ.

Szilárdanyag-tolerancia

A gátzár a megemelt üléshez nyomja a membránt, ahelyett, hogy a részecskéket egy szűk résbe zárná, így a lebegő szilárd anyagok nem akadályozzák az elzárást.

Cserélhető membrán

A membrán szervizkopó alkatrész. Helyére a motorháztető eltávolítása kerül, miközben a karosszéria a vezetékben marad, így a leállás a vezeték leválasztására korlátozódik.

Szelepépítés

Test anyaga UPVC, ASTM D1784

Testtípus Gát típusú, egyenesen átmenő

Csatlakozás befejezése Beépített karima, DIN PN10, DIN 2501

Szemtől szembe DIN EN 558 1. sorozat

Membrán opciók EPDM · PTFE felületű EPDM · FKM

Tervezési referencia DIN EN 16139 · ISO 21787

Működtetés és vezérlés

Működtető típus Pneumatikus, dugattyús vagy membrános

Levegőellátás 4-6 bar, filtered and dry

Funkció Normál zárt · Normál nyitva · Kettős hatású

Vezérlő interfész Mágnesszelep, 3/2 vagy 5/2 utas

Visszajelzés A pozíció végálláskapcsolók opcionálisak

Kiegészítők Légszűrő szabályozó · Kézi felülírás

Membrán kiválasztási mátrix

Membrán Médiaalkalmasság Temp plafon Ciklus élettartam referencia

EPDM Savak, lúgok, sók, ivóvíz, szennyvíz 60°C Magas

PTFE felületű EPDM Erős savak, oldószerek, nagy tisztaságú közegek 60°C Mérsékelt

FKM Oxidálószerek, szénhidrogének, klórozott közegek 60°C Mérsékelt

A membrán kiválasztását meg kell erősíteni a folyamatközeggel, a koncentrációval és az üzemi hőmérséklettel a megrendelés kiadása előtt. Az UPVC karosszéria mennyezete szabályozza az összeszerelési minősítést.

Iparági lefedettség és feldolgozási média

Vegyészet és Kohászat Sav és lúg átvitel, adagolóvezetékek, pácoló körök, reagens betáplálás

Fotovoltaikus és lítium Maratófürdő keringtetése, elektrolit átvitel, sóoldat és reagens kezelése

Atomenergia és energia segéd Kiegészítő hűtőkörök, ioncserélt víz, vegyszer-befecskendező vezetékek

Elektronikus félvezető Ultratiszta vízelosztás, elektronikus minőségű víz, nedves pad ellátás

Élelmiszer és gyógyszerészet Ivóvíz, tisztított víz, CIP betápláló és visszatérő hurkok

Autóipari és ipari víz Alkatrészmosás, festékkeringtetés, ipari szennyvíz semlegesítés

Üzembe helyezési követelmények

Erősítse meg a karimás fúrási mintát, a névleges méretet és a membrán anyagát a csővezeték izometriájával szemben a szállítási kioldás előtt.
Használjon teljes felületű tömítéseket mind a karima felületén, mind a csavarokat keresztben húzza meg az adott névleges mérethez megadott értékkel.
Ellenőrizze a levegőellátási nyomást a működtető bemeneténél áramlási körülmények között; a megadott tartomány 4-6 bar a szelepnél.
Lehetőség szerint függőlegesen szerelje fel a szelepszárat, és ellenőrizze a gát irányát az áramlás irányához képest.
Végezzen pneumatikusan egy teljes nyitási-zárási löketet, és ellenőrizze, hogy a hibahelyzet megfelel-e a berendezés biztonsági követelményeinek.
Jegyezze fel a membrán beszerelési dátumát a karbantartási címkére a ciklus élettartamának követéséhez.

Alkalmazási korlátok

A UPVC karosszéria mennyezete 60°C. Ne lépje túl ezt az értéket akkor sem, ha a membrán névleges értéke magasabbnak tűnik.
A névleges nyomás PN10 környezeti hőmérsékleten; csökken a közzétett nyomás-hőmérséklet görbe szerint.
Nem gőzszolgálatra vagy gyors termikus ciklusra szánták.
Ne használja koncentrált oxidáló savakkal, például salétromsavval 15% felett UPVC testben.
Levegőellátás must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
A megadott érték feletti karimacsavar forgatónyomatéka megrepedhet a hőre lágyuló műanyag testen, különösen DN80 és a felett.
A kültéri telepítéshez a test UV-stabilizálása vagy külső védőbevonat szükséges.

Beszerzési és mérnöki kérdések

Milyen karimaszabványt használnak ezen a szelepen?

A karosszéria beépített, DIN 2501 PN10 szerint fúrt karimákkal van ellátva. Ez lefedi a közös európai és metrikus csővezeték szabványt. A megrendelés kiadása előtt erősítse meg az illesztőperem szabványát a meglévő vonalon; Az ANSI fúrás ennél a konfigurációnál nem szabványos, és külön elrendezést igényel.

Milyen adatok szükségesek az árajánlat kiállításához?

Adja meg a névleges méretet, a membrán anyagát, a levegőellátási nyomást, a szükséges meghibásodási pozíciót, a folyamatközeget és a koncentrációt, az üzemi hőmérsékletet és a csatlakozó karima szabványát. A mennyiség és a szállítási ütemezés a kereskedelmi értékeléshez szükséges. Ahol a szelep egy meglévő egységet cserél, fel kell tüntetni az aktuális szelep szemtől szembeni méretét és csavarkörét.

Milyen gyakran kell a membránt cserélni?

A csereintervallumok a ciklus gyakoriságától, a közeg agresszivitásának mértékétől és az üzemi hőmérséklettől függenek. Folyamatos vegyszeradagolási ügyeletben a tervezett csereintervallum az adott membránvegyület ciklusélettartam-adatai alapján kerül beállításra. A membránt minden ütemezett karbantartási időszaknál ellenőrizni kell, függetlenül a ciklusok számától, és ki kell cserélni, ha látható deformáció, duzzanat vagy a tömítés elvesztése van a gátnál.

Kapnak-e anyag- és vizsgálati tanúsítványokat?

A DIN EN 16139, ISO 21787 és ASTM D1784 szabványokra vonatkozó megfelelőségi tanúsítványok szabványosak. A projektdokumentációs csomagokhoz kötegszintű anyagjelentések, héj- és tömítésvizsgálati jegyzőkönyvek, valamint működtetőelem-működési tesztlapok kérésre rendelkezésre állnak.

A szelep szállítható iszapos vagy szilárd anyagokat tartalmazó közegekhez?

A gát típusú membrán kialakítás jobban tolerálja a lebegő szilárd anyagokat, mint a golyós vagy pillangós kialakítás, mivel a zárás nem függ a szoros üléstől. A koptató szilárd anyagok felgyorsítják a membrán kopását, ezért meg kell határozni egy megerősített keveréket és egy rövidebb tervezett csereintervallumot. A részecskeméret-eloszlással és a szilárdanyag-koncentrációval kapcsolatban érdeklődjön a gyárban konkrét javaslatért.
