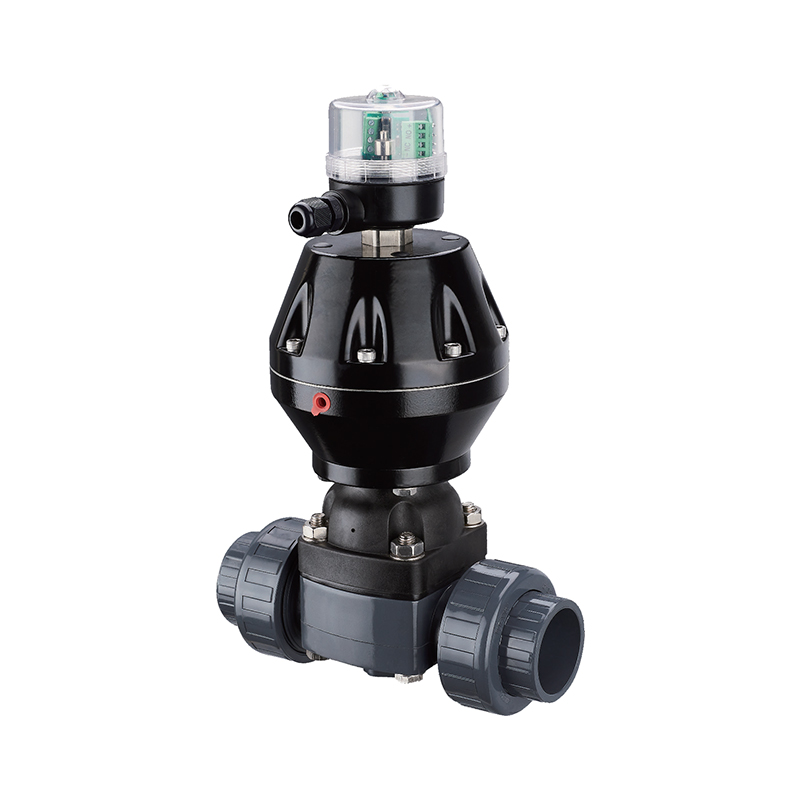

SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep

A pneumatikus UPVC kettős meghajtású membránszelep UPVC anyagból készül, amely korrózióállóságot és könnyű tulajdonságokat kínál. A pneumatikusan működtetett kettős meghajtású szelep rendkívül rugalmas és megbízható. A pneumatikus erő és a membrán emelő mozgása alapján működik. A levegőforrás szabályozásával a légkamrában lévő nyomás megváltoztatása érdekében a membrán fel-le mozog, lehetővé téve a szelep nyitását és zárását. Általában a korrózióállóságot és folyadékszabályozást igénylő alkalmazásokban használják, például a vegyiparban, a gyógyszeriparban és az élelmiszer-feldolgozó iparban. A szelep egyszerű szerkezettel, alacsony karbantartási költségekkel és hosszabb karbantartási intervallumokkal rendelkezik. Pontos áramlásszabályozása alkalmassá teszi különféle folyékony közegekhez.

Kapcsolat

Előző：SCH8O/DIN pneumatikus UPVC karimás membránszelep
Következő：SCH8O/DIN UPVC/CPVC elektromos pillangószelep

paraméter alkalmazás Műszaki szabványok

A pneumatikus UPVC kétútvonalas membránszelep jellemzője, hogy a membrán elválasztja az alsó szeleptest belső üregét a felső szelepfedél belső üregétől, így a szelepszárat, a szeleptárcsát és a membrán felett található egyéb részeket nem korrodálja a közeg, és a tömítés tömítésének szerkezete kimarad, és nincs közeg. A belső üreges válaszfal egy gumiból vagy műanyagból készült membrán puha tömítéssel, amely jó tömítőképességgel rendelkezik.

NEM	Név	Anyag
1	Test	UPVC
2	Membrán	EPDM
2a	Másolás	EPDM
3	Disc	NILO
4	Borító	UPVC
5	Sztem	2Cr13
6	Sztem nut	HPb59-1
7	Henger	Alumínium ötvözet
8	Cap	Műanyag

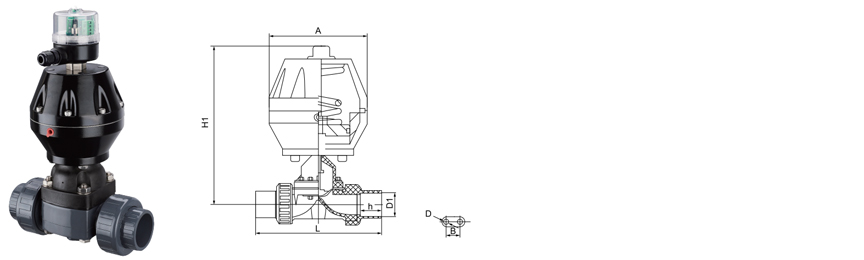

MÉRET/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Méret (mm) szabvány	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Hivatkozás	H1	195	200	210	228	240	290
	Hivatkozás	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAFRAGMA · DUAL DRIVE

Pneumatikus UPVC kettős meghajtású membránszelep

Gát típusa · Packless · Tandem működtetés · PN10

Az SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep egy pneumatikusan működtetett elzárószelep korrozív folyadékokat, ultratiszta vizet és szennyvizet kezelő ipari csőrendszerekhez. A test és a motorháztető közé szorított rugalmas membrán képezi az egyetlen mozgó akadályt, így a közeg nem érintkezik a szárral, a működtető szerkezettel vagy a légkörrel. A kettős hajtású konfiguráció két pneumatikus működtető egységet használ egy megosztott száron, lehetővé téve, hogy két szeleptestet egyetlen vezérlőjelről szinkronizált lökettel hajtsanak meg. Az UPVC test vegyi ellenállást biztosít a sav-, lúg- és sószolgáltatásban. A gát geometriája egyenes utat biztosít nyitott állapotban és pozitívan zár a lebegő szilárd anyagokkal szemben.

DN15–DN100 Névleges méret

PN10 Nyomásosztály

0-60°C UPVC szolgáltatás

4-6 bar Levegőellátás

Csomag nélküli építés

A membrán elválasztja a szárat és az aktuátort a közegtől. Nincs dinamikus szártömítés, így a tömítésen áthaladó szennyezőanyag-kibocsátási utakat tervezéssel távolítják el, nem pedig karbantartással.

Kettős hajtás egy száron

Két pneumatikus működtető egység közös száron osztozik, és egyetlen vezérlőjelből hajtja meg a páros szeleptesteket. A löket mechanikusan szinkronizált, így a páros leválasztási pontok külön logika nélkül nyílnak és záródnak egymáshoz.

Szilárdanyag-tűrés záráskor

A gát geometriája a lebegő részecskékkel szemben zár, ahelyett, hogy a golyó és az ülés közé szorulna. Ez teszi a kialakítást működőképessé a szuszpenzió melletti munkavégzés során, ahol a kis távolságú ülések beszakadnak vagy elakadnak.

Helyszínen cserélhető membrán

A membrán egy használható kopóalkatrész, amely anélkül cserélhető, hogy eltávolítaná a testet a csővezetékből. A leállítás a vezeték leválasztására és a motorháztető eltávolítására korlátozódik.

Szelepépítés

Test anyaga UPVC

Testtípus Gát típusú, egyenesen átmenő

Membrán opciók EPDM · PTFE felületű EPDM · FKM

Csatlakozás Aljzat · Karimás DIN PN10 · Menetes

Tervezési referencia DIN EN 16139 · ISO 21787 · ASTM D1784

Működtetés és vezérlés

A meghajtó konfigurációja Kettős hajtású, tandem egységek

Levegőellátás 4-6 bar, filtered and dry

Funkció Normál zárt · Normál nyitva · Kettős hatású

Vezérlő interfész Mágnesszelep, 3/2 vagy 5/2 utas

Visszajelzés A pozíció végálláskapcsolók opcionálisak

Kiegészítők Légszűrő szabályozó · Kézi felülírás

Membrán kiválasztási mátrix

Membrán Médiaalkalmasság Temp plafon Ciklusélettartam

EPDM Savak, lúgok, sók, ivóvíz, szennyvíz 60°C Magas

PTFE felületű EPDM Erős savak, oldószerek, nagy tisztaságú közegek 60°C Mérsékelt

FKM Oxidálószerek, szénhidrogének, klórozott közegek 60°C Mérsékelt

A membrán kiválasztását meg kell erősíteni a folyamatközeggel, a koncentrációval és az üzemi hőmérséklettel a megrendelés kiadása előtt. A test anyagának mennyezete határozza meg az összeszerelési minősítést.

Iparági lefedettség és feldolgozási média

Vegyészet és Kohászat Sav és lúg átvitel, adagolóvezetékek, pácoló körök, reagens betáplálás

Fotovoltaikus és lítium Maratófürdő keringtetése, elektrolit átvitel, sóoldat és reagens kezelése

Atomenergia és energia segéd Kiegészítő hűtőkörök, ioncserélt víz, vegyszer-befecskendező vezetékek

Elektronikus félvezető Ultratiszta vízelosztás, elektronikus minőségű víz, nedves pad ellátás

Élelmiszer és gyógyszerészet Ivóvíz, tisztított víz, CIP betápláló és visszatérő hurkok

Autóipari és ipari víz Alkatrészmosás, festék keringtetés, ipari szennyvíz semlegesítés

Üzembe helyezési követelmények

A szállítás kioldása előtt erősítse meg a test csatlakozási típusát, névleges méretét és a membrán anyagát a csővezeték izometriájával szemben.
Ellenőrizze a levegőellátási nyomást a működtető bemeneténél áramlási körülmények között; a megadott tartomány 4-6 bar a szelepnél.
Lehetőség szerint függőlegesen szerelje fel a szelepszárat, és ellenőrizze a gát irányát az áramlás irányához képest.
Pneumatikusan vezesse végig a párosított testeket egy teljes löketen, és erősítse meg a megosztott szár szinkronizált mozgását.
Állítsa be a mágnesszelep funkcióját, és ellenőrizze, hogy a hibahelyzet megfelel-e a berendezés biztonsági követelményeinek.
Jegyezze fel a membrán beszerelési dátumát a karbantartási címkére a ciklus élettartamának követéséhez.

Alkalmazási korlátok

A UPVC karosszéria mennyezete 60°C. Ne lépje túl ezt az értéket akkor sem, ha a membrán névleges értéke magasabbnak tűnik.
A névleges nyomás PN10 környezeti hőmérsékleten; csökken a közzétett nyomás-hőmérséklet görbe szerint.
Nem gőzszolgálatra vagy gyors termikus ciklusra szánták.
Ne használja koncentrált oxidáló savakkal, például salétromsavval 15% felett UPVC testben.
Levegőellátás must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Ne működtesse az indítószerkezetet a névleges löketen túl; a túlfutás összenyomja a membránt a gáttal és lerövidíti az élettartamot.
A kültéri telepítéshez a test UV-stabilizálása vagy külső védőbevonat szükséges.

Beszerzési és mérnöki kérdések

Mit jelent a gyakorlatban a kettős hajtású konfiguráció?

Két pneumatikus működtető egység van felszerelve egy közös szárra, és együtt működnek, és egyetlen vezérlőjelből két membránszeleptestet hajtanak meg. Ezt akkor használják, ha a páros leválasztási pontoknak szinkronban kell nyílniuk vagy zárniuk, például egy hurok betápláló és visszatérő ágai, vagy ahol redundáns lezárásra van szükség egyetlen folyamatvonalon.

Milyen adatok szükségesek az árajánlat kiállításához?

Adja meg a névleges méretet, a karosszéria csatlakozási típusát, a membrán anyagát, a levegőellátási nyomást, a szükséges hibahelyzetet (normál zárt, alaphelyzetben nyitott vagy kettős működésű), a folyamatközeget és a koncentrációt, az üzemi hőmérsékletet, valamint azt, hogy a kettős hajtású elrendezés két külön vonalat vagy két pontot hajt-e meg ugyanazon a vonalon. A mennyiség és a szállítási ütemezés a kereskedelmi értékeléshez szükséges.

Milyen gyakran kell a membránt cserélni?

A csereintervallumok a ciklus gyakoriságától, a közeg agresszivitásával és az üzemi hőmérséklettől függenek. Folyamatos vegyszer-adagolási munkában a tervezett csereintervallum általában az adott membránvegyület ciklus-élettartam-adataiból van beállítva. A membránt minden ütemezett karbantartási időszaknál ellenőrizni kell, függetlenül a ciklusok számától, és ki kell cserélni, ha látható deformáció, duzzanat vagy a tömítés elvesztése van a gátnál.

Kapnak-e anyag- és vizsgálati tanúsítványokat?

A DIN EN 16139, ISO 21787 és ASTM D1784 szabványokra vonatkozó megfelelőségi tanúsítványok szabványosak. A projektdokumentációs csomagokhoz kötegszintű anyagjelentések, héj- és tömítésvizsgálati jegyzőkönyvek, valamint működtetőelem-működési tesztlapok kérésre rendelkezésre állnak.

A szelep szállítható iszapos vagy szilárd anyagokat tartalmazó közegekhez?

A gát típusú membrán kialakítás jobban tolerálja a lebegő szilárd anyagokat, mint a golyós vagy pillangós kialakítás, mivel a zárás nem függ a szoros üléstől. A koptató szilárd anyagok azonban felgyorsítják a membrán kopását. Jelentős csiszolóanyag-tartalmú közegek esetén adjon meg egy megerősített membránvegyületet, és csökkentse a tervezett csereintervallumot. A részecskeméret-eloszlással és a szilárdanyag-koncentrációval kapcsolatban érdeklődjön a gyárban konkrét javaslatért.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

UPVC és CPVC szelepek: Jobb áramlásszabályozás a vegyi fel...
Nov 03,2026
Az első jele annak, hogy egy vegyszervezeték elveszti az irányítást, ritkán a csőtörés. Ez egy szelep, amely még mindig forog, de már nem zár el, vagy egy fogantyú, amelynek mozgatásához most két kézre van szük...
többet megtudni
Hogyan biztosítják a CPVC-szerelvény-gyártók a minőséget: ...
Oct 30,2026
A szemrevételezésen átmenő klórozott polivinil-klorid (CPVC) szerelvény még mindig meghibásodhat az első forró vegyszersoron, ha a vegyület az öntés során lebomlik, ha a foglalat mélysége a minimum alatt van, vagy ...
többet megtudni
Menetes vs aljzat 80. ütemterv szerinti CPVC szerelvények:...
Oct 28,2026
Menetes vagy foglalat: kétféleképpen csatlakozhat a CPVC 80. ütemtervéhez A kérdés általában a csőspecifikáció beállítása után merül fel. Az üzemmérnök vagy a karbantartási felügyelő kiválasztja a Schedule 80...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN pneumatikus UPVC kettős meghajtású membránszelep Iparági ismeretek

Hogyan válasszunk pneumatikus UPVC membránszelepek a vegyiparban és a környezetvédelmi iparban?

A pneumatikus UPVC kettős meghajtású membránszelepeket kiváló korrózióállóságuk, megbízható tömítésük és könnyű jellemzőik miatt széles körben használják a vegyiparban, a környezetvédelemben és számos nagy igényű iparágban. Az alábbiak a különböző iparágak kiválasztási pontjai és tipikus forgatókönyv-elemzései:

1. Biztonságos ivóvíz és ivóvíz
Kiválasztási pontok: A szeleptestnek meg kell felelnie az élelmiszer-minőségű higiéniai szabványoknak (például FDA, NSF tanúsítás), hogy ne legyen nehézfém-csapadék; a kettős meghajtású kialakítás megakadályozza a közepes visszafolyási szennyeződést.
Alkalmazási forgatókönyvek: vízi üzem fertőtlenítő rendszer, tisztavíz szállító vezeték, közösségi vízellátó hálózat.

2. Kohászati ipar (kohászat)
Kiválasztási pontok: Az UPVC-nek ellenállnia kell a savas/lúgos olvadási szennyvíznek (például kénsav, hidrogén-fluorid közeg); A pneumatikus hajtás magas hőmérsékletű műhelyfolyamatok távvezérlésére alkalmas.
Alkalmazási forgatókönyvek: pácoló sor hulladékfolyadék kezelése, galvanizáló szennyvíz elvezetés, olvasztó hűtővíz keringtető rendszer.

3. Fotovoltaikus és elektronikus félvezető
Kiválasztási pontok: Ultramagas tisztasági követelmények, a szelepek nem eshetnek le a részecskékről; Az UPVC hidrogén-fluorid-ellenállása alkalmas ostyatisztítási folyamatokhoz.
Alkalmazási forgatókönyvek: fotovoltaikus szilíciumsav maratási hulladékfolyadék ellenőrzése, félvezető ultratiszta víz szállítása, PCB lap maratósor.

4. Atomenergia
Kiválasztási pontok: Sugárzásálló anyagvizsgálaton kell megfelelni; A kettős meghajtású szerkezet biztosítja a nukleáris hulladék folyadék szivárgását, a pneumatikus működtetők pedig robbanásbiztos tanúsítványt igényelnek.
Alkalmazási forgatókönyvek: alacsony aktivitású radioaktív szennyvíztisztítás, hűtőközeg csővezetékek, nukleáris üzemanyag-újrafeldolgozó rendszerek.

5. Orvostudomány
Kiválasztási pontok: A szeleptest belső fala sima, és nincsenek holt sarkai a mikrobiális növekedés elkerülése érdekében; Az UPVC kompatibilis etanollal, nátrium-kloriddal és más anyagokkal.
Alkalmazási forgatókönyvek: gyógyszerészeti tisztított víz rendszer, aszeptikus töltővezeték, CIP (helyi tisztítás) csővezeték.

6. Ipari vízkezelés és szennyvíz
Kiválasztási pontok: Klórt, magas sótartalmú vagy szerves oldószereket tartalmazó szennyvíz esetén vastagított UPVC szeleptestet kell választani; A pneumatikus vezérlés PLC-hez kapcsolható az automatikus adagolás eléréséhez.
Alkalmazási forgatókönyvek: kéntelenítő szennyvíz erőművekben, semlegesítő tartályok petrolkémiai üzemekben és festék szennyvíz kibocsátás a nyomda- és festőiparban.

Általános kiválasztási javaslatok
Korrozív közeg: Ellenőrizze az UPVC vegyszerállóságát (például sósav, nátrium-hipoklorit stb.);
Részecsketartalom: Ajánlott egy szelepüreg-öblítő funkciót hozzáadni a magas szilárdanyag-tartalmú folyadékokhoz;
Automatizálási követelmények: Az intelligens pozicionálók használatának előnyben részesítése a DCS/SCADA rendszerintegrációhoz való alkalmazkodás érdekében.
