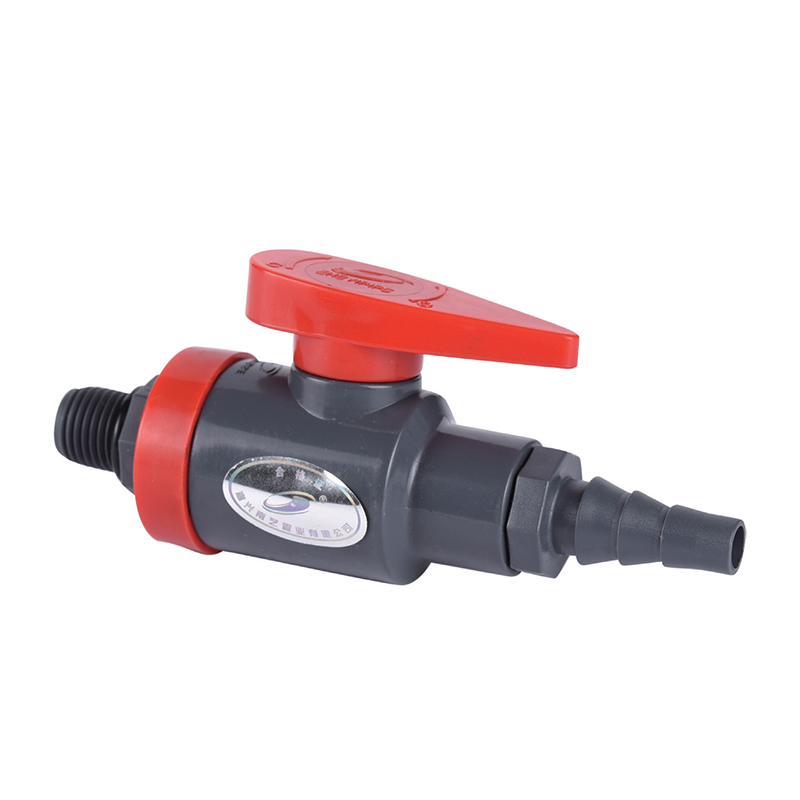

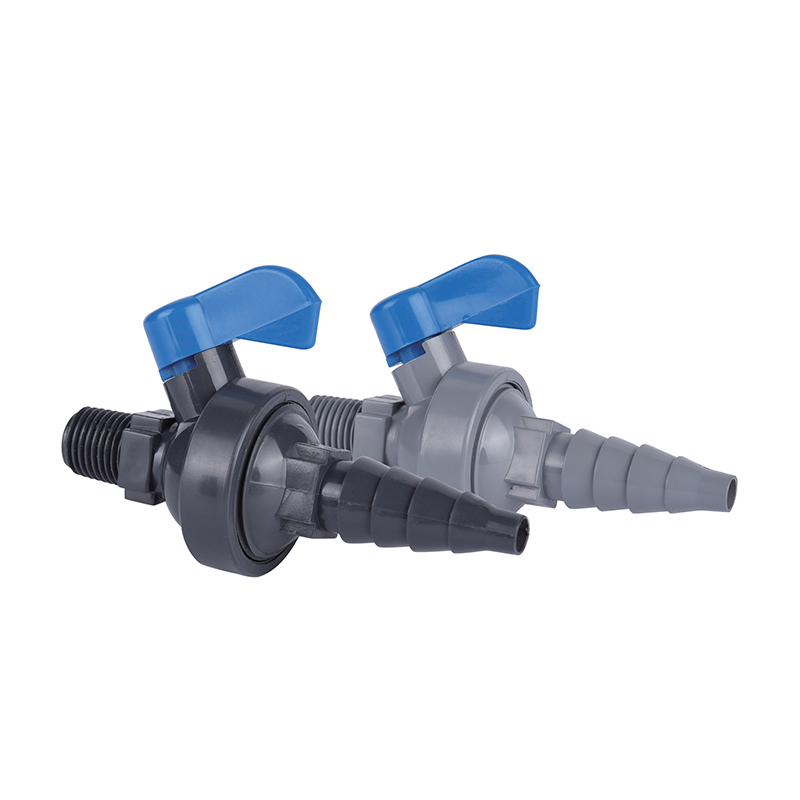

SCH8O/DIN UPVC/CPVC Labcock golyóscsap

SCH8O/DIN UPVC/CPVC Labcock golyóscsap

A Labcock golyósszelep egy nagy teljesítményű szelep, amelyet széles körben használnak olyan iparágakban, mint az olaj-, vegyipar, energia- és vízkezelés. Alapeleme egy forgatható golyó, amely szögének beállításával szabályozza a folyadék áramlását.

A szelep tömítőfelülete speciális kezelésen esik át, hogy tartós használat után is megőrizze a tömítési teljesítményt, csökkentve a szivárgás kockázatát. Különféle folyékony közegekhez alkalmas, beleértve a vizet, olajat és gázokat.

Kapcsolat
  • SCH8O/DIN UPVC/CPVC Labcock golyóscsap
  • SCH8O/DIN UPVC/CPVC Labcock golyóscsap
Előző：Nincs korábbi termék
Következő：SCH8O/DIN pneumatikus UPVC karimás membránszelep
paraméter alkalmazás Műszaki szabványok
SCH80 / DIN · LABCOCK · KOMPAKT SZILÁGÍTÁS
UPVC / CPVC Labcock golyóscsap
Panelrögzítés · Kompakt test · Teljes port · PTFE-ülés
Az SCH80/DIN UPVC/CPVC Labcock golyósszelep egy kompakt negyedfordulatú leválasztószelep kis furatú folyadékvezetékekhez laboratóriumi, műszeres és mintavételi körökben. A test UPVC-ből vagy CPVC-ből van öntve az ASTM SCH80 és DIN méretszabványoknak megfelelően, és a teljes nyílású golyó akadálytalan áramlást biztosít a névleges furatnál. A PTFE üléskészlet elzárja a savakat, lúgokat, sókat és a nagy tisztaságú vizet. A kompakt karosszéria panelre szerelhető, lehetővé téve a szelep rögzítését a műszerfalon vagy a berendezés házának falán keresztül úgy, hogy a fogantyú és a kimenet elölről elérhető. A menetes és tömlőkaros vég konfigurációk a csöveket és a kis csőcsatlakozásokat fedik le. A szelepet az OEM-berendezések építéséhez, a laboratóriumi felszerelésekhez, a mintavevő csúszótalpak összeszereléséhez és a kísérleti üzem építéséhez szállítják.
DN8–DN25 Névleges furat
PN10 Nyomásosztály
0-93 °C CPVC szolgáltatás
Panel rögzítés Rögzítési módszer
Kompakt telepítés
A csökkentett karosszéria-hossz és a fogantyú-seprés lehetővé teszi a szelepek sűrű csoportosítását az elosztókon, a mintavevő paneleken és a berendezések frontján, ahol a szabványos golyóscsapok nem férnek el.
Panel rögzítése
A karosszéria panelre rögzíthető, így a szelep a műszerfal falán keresztül rögzíthető úgy, hogy a fogantyú és a kimenet a kezelőoldalon található.
Teljes kikötőfurat
A golyós furat illeszkedik a névleges vezetékmérethez, így a kisfuratú mintavevő és adagoló vezetékeknél nem jelentkezik a csökkentett átmérőjű laboratóriumi szelepekre jellemző nyomásveszteség.
Anyagválasztás
Az UPVC 60°C-ig lefedi az általános kémiai vámot. A CPVC kiterjeszti ugyanazt a kompakt szelepet 93°C-ra a forró korrozív és nagy tisztaságú közegekhez.
Szelepépítés
Test anyaga UPVC · CPVC
Golyós anyag Krómozott sárgaréz · Tömör CPVC
Ülés anyaga PTFE
Kapcsolatok befejezése Menetes · Tömlőrúd · Aljzat
Fogantyú Kar, 90°-os mozgás
Tervezési referencia ASTM D2467 · DIN 8061/8062
Működési boríték
UPVC mennyezet 60°C
CPVC mennyezet 93°C
Nyomás minősítés PN10 környezeti hőmérsékleten
Közeg pH-tartománya UPVC 2–12 · CPVC 1–14
Vákuumos szolgáltatás 0,5 bar abszolút nyomás 20°C-on
Áramlási jellemzők Teljes port, alacsony nyomásveszteség
Alkalmazási összefüggések
01
Laboratóriumi és analitikai
Reagensvezetékek, mintacsapok, leeresztő pontok és padra szerelt folyadékáramkörök, ahol kompakt szigetelésre van szükség.
02
Műszerezés és mintavétel
Analizátor betápláló vezetékek, mintavevő csúszdák és panelre szerelt műszerhurkok, amelyek kis furatánál pozitív szigetelést igényelnek.
03
Vegyi és gyógyszerészeti
Adagolóvezetékek, kísérleti üzemi áramkörök és CIP-ellátó ágak, amelyek savakat, lúgokat és tisztított vizet kezelnek.
04
Elektronika és ultratiszta víz
Ultratiszta vízágak, nedves asztali betáplálási pontok és elektronikus minőségű vízmintavevő vezetékek.
05
Fotovoltaikus és lítium
Maratóanyag- és elektrolit-mintavételi helyek, kis furatú reagens betáplálás és pilotvezeték szigetelés.
06
Vízkezelés és autóipar
Szennyvíz-mintavevő csapok, hűtővíz leágazások, alkatrészmosó körök és festéksor műszerek.
Telepítés és kezelés
  • Összeszerelés előtt ellenőrizze a végcsatlakozás típusát és a névleges furatot a cső- vagy csőmenetrend szerint.
  • A PTFE szalagot csak a külső menetekre alkalmazza, az első két szálat hagyja szabadon, hogy elkerülje a szalag bejutását az áramlási útvonalba.
  • Kézzel húzza meg a menetes kötéseket, majd egy hevederkulccsal legfeljebb egy-két fordulatot hajtson előre.
  • A panel felszereléséhez ellenőrizze a panel vastagságát és a kivágási méreteket a karosszéria rögzítési méretéhez képest.
  • Működtesse a fogantyút a teljes 90°-os mozgásán keresztül, mielőtt nyomás alá helyezné, hogy megbizonyosodjon arról, hogy a labda szabadon forog.
  • Jelölje fel a szelep nyitott és zárt helyzetét azokon a paneleken, ahol a fogantyúrögzítés nem látható.
Korlátok és óvintézkedések
  • UPVC szolgáltatási mennyezet 60°C; A CPVC mennyezet 93°C. Ne lépje túl a test anyagára vonatkozó határértéket.
  • Nyomás minősítés is PN10 at ambient temperature and derates with temperature per the published curve.
  • Nem gőzüzemre, gyors hőciklusra vagy 2 bar feletti gázhalmazállapotú közegekre szánták.
  • Ne használjon CPVC-testeket tömény oxidáló savakkal, például salétromsavval 15% felett.
  • Kerülje a fogantyú karként való használatát a csőigazításhoz; a fogantyún keresztül kifejtett nyomaték károsíthatja a szártömítést.
  • Védje a testet a hosszan tartó UV-sugárzástól, ha szabadban vagy tetőablakok alatt helyezi el.
  • Ne alkalmazzon kőolaj alapú kenőanyagokat a PTFE ülésekre vagy szártömítésekre.
Mérnöki és beszerzési kérdések
Milyen végcsatlakozások állnak rendelkezésre?
A névleges furattól függően menetes végek, tömlővégek és oldószeres csatlakozóvégek állnak rendelkezésre. A menetes végek kis cső- és műszerszerelvényekhez, a tömlővégek a laboratóriumi áramkörök rugalmas csöveihez, a dugaszolóaljzatok pedig az oldószerrel hegesztett kis furatú csövekhez illeszkednek. A lekérdezésben adja meg a kapcsolat típusát és szabványát.
Hogyan van megadva a panel rögzítési mérete?
Adja meg a panel vastagságát és a szükséges kivágási átmérőt vagy rögzítőmenetet. A szeleptest rögzítési mérete és az ahhoz illeszkedő maximális panelvastagság a rendelési nyugtán szerepel, így a panelt még a szelep helyszínre érkezése előtt meg lehet fúrni.
Alkalmas-e a szelep mintavételre?
Igen. A teljes nyílású furat és a kompakt test alkalmassá teszi a szelepet mintacsapokhoz és analizátor betápláló vezetékekhez. Nagy tisztaságú mintavételhez adja meg a CPVC testet PTFE-ülékekkel, és ellenőrizze, hogy a végcsatlakozás típusa nem vezet be holttérfogatot a leágazási pontban.
Milyen tanúsítványok kísérik a küldeményt?
Az ASTM D2467 és a DIN 8061/8062 szabványokra hivatkozó megfelelőségi tanúsítványok szabványosak. A sarzsanyag-jelentések és a nyomáspróbák jegyzőkönyvei kérésre rendelkezésre állnak a projektdokumentációs csomagokhoz. Az FDA-kompatibilis minőségekre vonatkozó tanúsítványok rendelkezésre állnak, ha az UPVC test ivóvízzel vagy élelmiszerrel érintkezésbe kerülő használatra van előírva.
Mi a javasolt tartalék szabályzat a panelek telepítéséhez?
Panelépítés esetén minden furat- és anyagkombináció tíz beépített egységéhez tartson egy tartalék szelepet, valamint egy kis készlet PTFE-ülékkészletet. Mivel a szelep kompakt és alacsony költségű a panelszerelvényhez képest, az egységszintű pótalkatrészek általában praktikusabbak, mint a kis furatméreteknél a terepi üléscsere.
OEM-berendezések gyártásához, laboratóriumi felszerelésekhez, mintavevő csúszdák összeszereléséhez és kísérleti üzemek építéséhez szállítjuk vegyipari, kohászati, fotovoltaikus, nukleáris, lítium-, elektronikai félvezető-, élelmiszer-, gyógyszeripari, autóipari és ipari vízkezelési ágazatokban. A médiában a savas és lúgos folyadékok, az ultratiszta víz, az ivóvíz, az elektronikus minőségű víz és az ipari szennyvíz szerepel.
ASTM D2467 DIN 8061/8062 PN10 Teljes port Panel rögzítés PTFE ülő
Ajánlott termékek
Vállalat
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC Labcock golyóscsap Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC Labcock golyóscsap Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • nemzeti csúcstechnikai vállalkozás
  • Bizonyítvány
  • Bizonyítvány
Hír
Hagyj üzenetet
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Szigorú minőségellenőrzés

    ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

    A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Precíziós teljesítménytesztelés
    A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

    ● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
    ● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
    ● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
    ● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
    ● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC Labcock golyóscsap Iparági ismeretek

Kiválasztási és alkalmazási útmutató Labbock golyóscsap ipari csőrendszerben

Az ipari csőrendszerben a Labbock golyóscsapot széles körben használják számos kulcsfontosságú iparágban megbízható tömítésének, korrózióállóságának és hosszú élettartamának köszönhetően. A különböző munkakörülmények eltérő követelményeket támasztanak a golyóscsapok anyagával, nyomásszintjével és tömítési teljesítményével szemben. Az alábbiakban bemutatjuk a Labbock golyóscsap kiválasztási pontjait és alkalmazási forgatókönyv-elemzését több iparágban:

1. Biztonságos ivóvíz és ivóvíz
Kiválasztási követelmények: Élelmiszer-minőségű rozsdamentes acél (például SS316) vagy EPDM tömítéseket használjon, hogy elkerülje a nehézfém-csapadékot, és megfeleljen a higiéniai előírásoknak (például FDA, WRAS).
Alkalmazási forgatókönyvek: Települési vízellátó hálózat, víztisztító telep, ivóvízellátó rendszer, nulla szivárgást igényel a szennyezés megelőzése érdekében.

2. Kohászati ipar
Kiválasztási követelmények: Magas hőmérséklet-állóság, kopásállóság, a szelepház anyaga általában szénacél vagy ötvözött acél, a tömítések pedig fém kemény tömítések vagy PTFE, hogy alkalmazkodjanak a magas porral és magas korróziós közegekhez (például iszap, magas hőmérsékletű füstgáz).
Alkalmazási forgatókönyvek: nagyolvasztó hűtőrendszer, acélhengerlő gyártósor, kohó korrozív folyadékszabályozás.

3. Fotovoltaikus ipar
Kiválasztási követelmények: nagy tisztaság, alacsony részecskeszennyezés, a szelepház ultra-tiszta rozsdamentes acélból (SS316L), a tömítőanyag pedig PTFE vagy perfluor-éter gumi (FFKM) a szilíciumanyag szennyeződésének megelőzése érdekében.
Alkalmazási forgatókönyvek: poliszilícium gyártás, vegyszeres folyadékszállítás a napelem gyártási folyamatban és nagy tisztaságú gázszabályozás.

4. Atomenergia-ipar
Kiválasztási követelmények: sugárzásállóság, magas nyomás és magas hőmérséklet ellenállás, meg kell felelnie az ASME III nukleáris minőségű tanúsítványnak, az anyag általában rozsdamentes acél grafit tömítés, hogy biztosítsa a megbízhatóságot extrém munkakörülmények között.
Alkalmazási forgatókönyvek: nukleáris sziget hűtőrendszer, radioaktív hulladékok folyékony kezelése, fő gőzvezeték szigetelése.

5. Elektronikus félvezető
Kiválasztási követelmények: ultramagas tisztaság, kémiai korrózióállóság, a szelepház elektropolírozott 316L rozsdamentes acélból készül, a tömítés pedig PTFE vagy PFA bélés lehet a részecskék és fémionok szennyeződésének elkerülése érdekében.
Alkalmazási forgatókönyvek: ostyagyártás, maratófolyadék szállítás, ultratiszta víz (UPW) rendszer.

6. Orvostudomány
Kiválasztási követelmények: steril kialakítás, könnyű tisztíthatóság (CIP/SIP), az anyagnak meg kell felelnie a GMP szabványoknak, általában 316L rozsdamentes acél EPDM/FKM tömítések.
Alkalmazási forgatókönyvek: biofarmakon folyadékkontroll, injekcióhoz való víz (WFI) rendszer, steril táptalaj szállítás.

7. Ipari vízkezelés
Kiválasztási követelmények: korrózióálló, vízkőmentes, alkalmas savas és lúgos közegekhez, opcionális PVC-bevonatú szelep vagy duplex rozsdamentes acél, EPDM vagy Viton tömítések.
Alkalmazási forgatókönyvek: keringtetett hűtővíz, fordított ozmózisos (RO) rendszer, vegyszeradagoló berendezés.

8. Ipari szennyvíz
Kiválasztási követelmények: korrózióállóság, kopásállóság, a szelepház anyaga lehet öntöttvas epoxi bevonat vagy duplex acél, PTFE vagy NBR tömítéseket használnak, alkalmas részecskéket és magas sótartalmú szennyvízhez.
Alkalmazási forgatókönyvek: szennyvíztisztító telepek, galvanizáló szennyvízkezelés, vegyszeres szennyvízelvezető rendszerek.

A kiválasztás kulcstényezőinek összefoglalása
Közepes jellemzők: korrozivitás, részecsketartalom, hőmérséklet/nyomás.
Anyagillesztés: rozsdamentes acél, ötvözet, műanyag bélés kiválasztása.
Tömítési technológia: lágy tömítés (EPDM, PTFE) vagy fém kemény tömítés.

Iparági tanúsítás: mint például az ASME, FDA, GMP, nukleáris minőségű szabványok stb.
