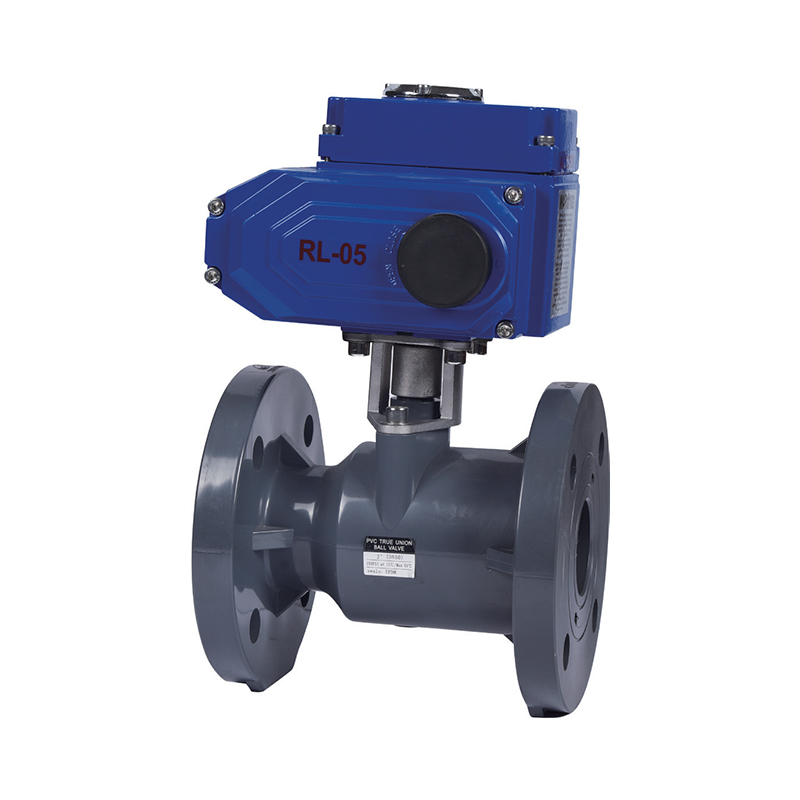

Elektromos karima golyószelep

Az elektromos karimás golyószelep meghatározó tulajdonsága az, hogy bezárási alkatrésze (a golyó) a szár tengelye körül forog, jellemzően lehetővé téve a szelep kinyitását vagy bezárását egy 90 ° -os forgatáson keresztül. Büszkélkedhet a tömítés teljesítményével, a nagy áramlási kapacitással, az alacsony áramlási ellenállással, az egyszerű felépítéssel, az egyszerű karbantartással és a hosszú élettartammal. A szeleptest áthaladása ugyanolyan átmérőjű, mint a csatlakoztatott csővezeték, lehetővé téve a közeg szinte veszteség nélkül. Ezért gyakran használják szigorú tömítést igénylő alkalmazásokban, például a gázok, folyadékok, gőz és a rostos szennyeződéseket tartalmazó táptalajok szabályozásában. Az elektromos karimás gömbszelepeket széles körben alkalmazzák olyan iparágakban, mint a kőolaj, a vegyi anyagok, a kohászat, a könnyűipar, a papírgyártás, az erőművek és a hűtés. Különösen, ezeket általában vészhelyzeti lezáró szelepekként használják az olajtárakban, a vegyi anyagokban és a gáztartály-csővezetékekben. Vészhelyzet esetén, például az olaj vagy a veszélyes anyagok által okozott tüzek az áramkimaradásokhoz, az elektromos karimás golyószelep kézi működés nélkül automatikusan kikapcsol, hatékonyan megakadályozva a másodlagos baleseteket, csökkentve az anyagi károkat és a személyi biztonság védelmét.

Kapcsolat

Előző：Pneumatikus pillangószelep
Következő：Pneumatikus karimás golyószelep

paraméter alkalmazás Műszaki szabványok

(1) Anyag: UPVC, CPVC
(2) Méret: 2 "-12", DN50-DN300, DN63-DN315
(3) Szabványok: Ansi, LÁRMA
(4) Csatlakozás: karima
(5) Munkanyomás: 150psi, 1,0mPa
(6) Működési hőmérséklet: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Test színe: UPVC (sötétszürke), CPVC (világosszürke)

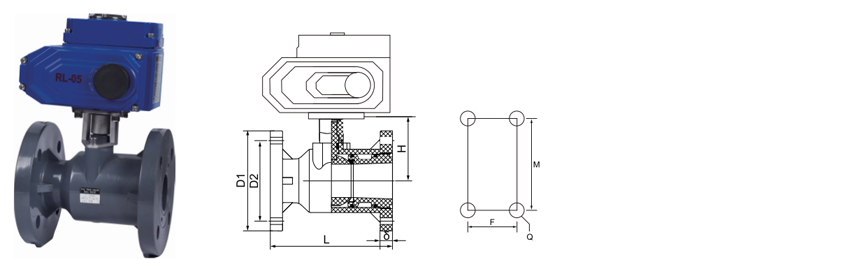

Méret/nom.		DN32	DN40	dn50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	LÁRMA	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-Ét14	4-Ét18	4-Ét18	4-Ét18	4-Ét18	8-Ét18	8-Ét18	8-Ét18	8-Ét18
	ANSI	4-Ét16	4-Ét16	4-Ét16	4-Ét19	4-Ét19	4-Ét19	4-Ét19	8-φ22	8-φ22
	Jis	4-Ét19	4-Ét19	4-Ét19	4-Ét19	4-Ét19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Nyomaték (n · m)		4	6	8	12	18	26	35

Elektromos hajtómű -előírások

Golyószelep	Modell	Maximális kimeneti nyomaték	A cselekvési idő 90 °		Kimenő tengely	Motor	Névleges áram
Golyószelep	Modell	N · m	Különleges	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24 V/A
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	60/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	60/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	9/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	9/15/90	40	22*22	118	1	0.5	8.5

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína Elektromos karima golyószelep Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű Elektromos karima golyószelep Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Kémiai és lítium -ellenálló UPVC/CPVC szelepek (DIN/ANSI):...
Jun 26,2025
Az ipari folyadékkezelés igényes világában a megfelelő szelepek kiválasztása kiemelkedően fontos a biztonság, a hatékonyság és a hosszú élettartam szempontjából. A korrozív vegyi anyagok, beleértve a különféle savakka...
többet megtudni
Az UPVC csövek végső útmutatója a vegyi és lítiumipar szám...
Jun 19,2025
UPVC (nem plasztikált polivinil -klorid) csövek széles körben használják a kémiai feldolgozásban, a lítium-extrakcióban és a nagynyomású ipari alkalmazásokban korrózióállóságuk, tartósságuk és a nemzetközi szabv...
többet megtudni
Nagy teljesítményű UPVC csövek kemény ipari környezetekhez
Jun 12,2025
UPVC csövek széles körben használják az iparágakban, amelyek kivételes kémiai ellenállást és tartósságot igényelnek. Ez a cikk feltárja a nagy kémiai ellenállású UPVC csövek legfontosabb jellemzőit a lítiumipar ...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

Elektromos karima golyószelep Iparági ismeretek

Alkalmazási forgatókönyvek és előnyei elektromos karima gömbszelepek ipari automatizálási rendszerekben

Az elektromos karimás gömbszelepek fontos szerepet játszanak az ipari automatizálási rendszerekben, gyors válaszuk, nagy tömítés, távirányító és egyéb jellemzők miatt. Az alábbiakban bemutatjuk a tipikus alkalmazásait és az alapvető előnyöket több kulcsfontosságú iparágban:

1. Biztonságos ivóvíz
Alkalmazás: A vízellátó csőhálózatokban, a szivattyúállomás kapcsoló és a fertőtlenítő rendszerekben használják a vízüzemek pontos szabályozását.
Előnyök: Az elektromos meghajtó integrálható a SCADA rendszerbe a felügyelet nélküli beállítás elérése és a vízszennyezés kockázata elkerülése érdekében.

2. kohászat
Alkalmazás: A magas hőmérsékleten és a nagynyomású gázok (például a kohárgáz) és a hűtővíz rendszerek váltása és szabályozása.
Előnyök: A korrózióálló anyagok (például rozsdamentes acél) képesek megbirkózni az erős sav- és lúgos közegekkel, és a működtető robbanásbiztos kialakítása alkalmazkodik a kemény környezetekhez.

3. fotovoltaikus
Alkalmazás: Kémiai szállítás (például sav, inert gáz) a szilícium anyagtermelésében és a szennyvíz visszanyerési rendszereiben.
Előnyök: A magas tömítés megakadályozza a káros szivárgást, és az elektromos vezérlés megegyezik az automatizált gyártósorok ritmusával.

4. Nukleáris energia
Alkalmazás: A nukleáris szigetek hűtőrendszerének és a radioaktív szennyvízkezelő csővezeték izolálása és ürítése.
Előny: betartja a nukleáris biztonsági előírásoknak (például az ASME III tanúsítással), és kudarc esetén leállítható.

5. Elektronikus félvezető
Alkalmazás: Az ultrapure víz (UPW) és a speciális gázok (például nitrogén és argon) precíziós szállítása.
Előny: A szeleptest belső falának polírozása (RA≤0,4 μm) a részecskék szennyeződésének elkerülése és a folyamat tisztaságának biztosítása érdekében.

6. gyógyszer
Alkalmazás: Tisztított víz, gőz sterilizálás (SIP) és CIP tisztító rendszerek gyógyszerészeti folyamatokban.
Előny: A holtszögű strukturális tervezés megfelel a GMP követelményeinek, és elkerüli a mikroorganizmusok növekedését.

7. Ipari vízkezelés
Alkalmazás: keringő hűtővíz, fordított ozmózis (RO) előkezelés és gyógyszeradagolás ellenőrzése.
Előny: Támogassa a MODBUS/PROFIBUS kommunikációt, és kapcsolja össze a PLC -t az intelligens adagolás megvalósításához.

8. Ipari szennyvíz
Alkalmazás: sav-bázis semlegesítése, nehézfém-szennyvízkezelő csővezetékek kapcsolása és kisülése.
Előnyök: A PTFE-tömítések nagyon korrózióállóak, és az elektromos hajtóművek programozhatók az időszakos kisülési igények kielégítésére.
