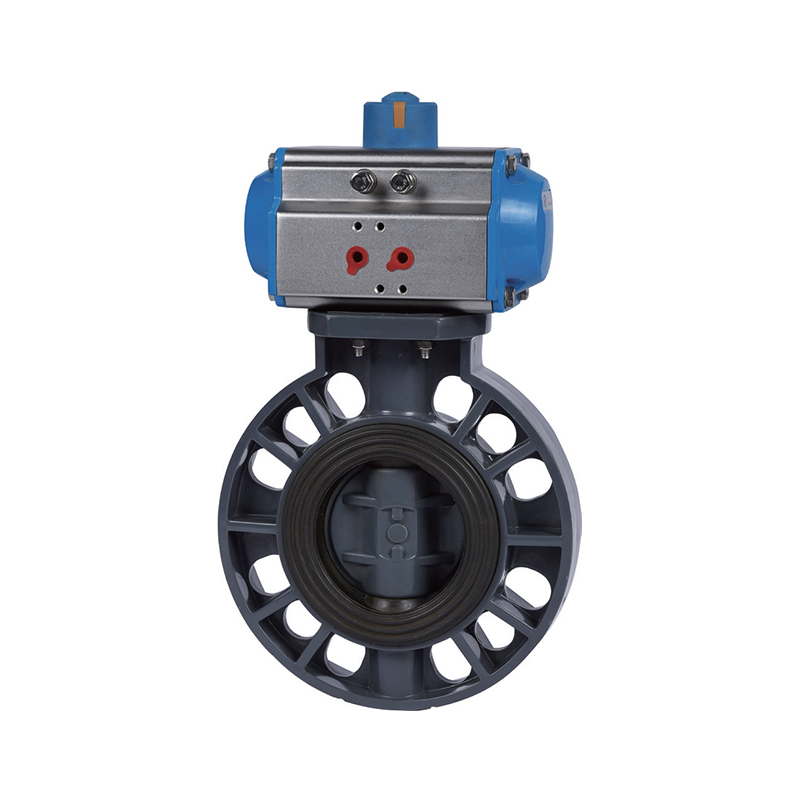

Pneumatikus pillangószelep

A pneumatikus pillangószelep ostya-típusú kialakítást alkalmaz kompakt szerkezetű, kis méretű és könnyű kialakítású, így kényelmessé teszi a telepítést, a szállítást és a karbantartást. Ezt egy pneumatikus működtető hajtja, amely elforgatja a szelep szárát, lehetővé téve a tárcsa számára, hogy a szeleptestben 90 ° -kal gyorsan forogjon, gyors nyílást és bezárást érjen el a gyors válasz mellett. Pontosan vezérli az áramlást a rendszerkövetelmények szerint, stabil és megbízható fojtószelepet, levágási és elszigetelő funkciókat biztosítva. A szelep rugalmas tömítőanyagokat, például gumi vagy PTFE -t használ, hogy bezárva biztosítsa a szivárgás hatékony megelőzését. A pneumatikus pillangószelep különféle táptalajokhoz, például vízhez, olajhoz és gőzhez alkalmas, és a nyomás és a hőmérséklet széles tartományán belül működik, megfelelve a különféle csővezeték -rendszerek igényeinek.

Kapcsolat

Előző：Elektromos pillangószelep
Következő：Elektromos karima golyószelep

paraméter alkalmazás Műszaki szabványok

(1) Anyag: UPVC, CPVC
(2) Méret: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Szabványok: Ansi, LÁRMA
(4) Csatlakozás: karima
(5) Munkanyomás: 150psi, 1,0mPa
(6) Működési hőmérséklet: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minimális légnyomás: 45psi, 0,4mPa
(8) Test színe: UPVC (sötétszürke), CPVC (világosszürke)

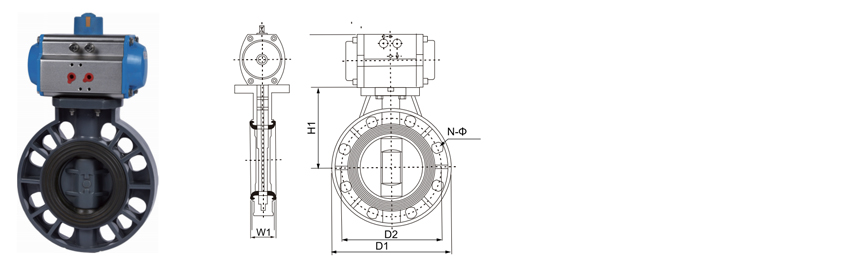

Méret/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	LÁRMA	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-Ét18	4-Ét18	8-Ét18	8-Ét18	8-Ét18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-Ét19	4-Ét19	4-Ét19	4-Ét19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-Ét19	4-Ét19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Nyomaték (n · m)		10	10	15	22	40	45	65	-	-

A működtető munka mód kettős hatású/egyszeres hatású (NC általában bezárt, általában nincs nyitva)

Meghatározás	63	75	90	110	140	160	225	280	315
Meghatározás	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
A stressz szabályozása	4 ~ 8
NAMUR Standard Air Source interfész	G 1/4 "
Kettős hatású működtetőmodellek	TBN052D	TBN063D	TBN075D	Tbn083d	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Egyetlen színészi működtető modellek	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína Pneumatikus pillangószelep Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű Pneumatikus pillangószelep Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Kémiai és lítium -ellenálló UPVC/CPVC szelepek (DIN/ANSI):...
Jun 26,2025
Az ipari folyadékkezelés igényes világában a megfelelő szelepek kiválasztása kiemelkedően fontos a biztonság, a hatékonyság és a hosszú élettartam szempontjából. A korrozív vegyi anyagok, beleértve a különféle savakka...
többet megtudni
Az UPVC csövek végső útmutatója a vegyi és lítiumipar szám...
Jun 19,2025
UPVC (nem plasztikált polivinil -klorid) csövek széles körben használják a kémiai feldolgozásban, a lítium-extrakcióban és a nagynyomású ipari alkalmazásokban korrózióállóságuk, tartósságuk és a nemzetközi szabv...
többet megtudni
Nagy teljesítményű UPVC csövek kemény ipari környezetekhez
Jun 12,2025
UPVC csövek széles körben használják az iparágakban, amelyek kivételes kémiai ellenállást és tartósságot igényelnek. Ez a cikk feltárja a nagy kémiai ellenállású UPVC csövek legfontosabb jellemzőit a lítiumipar ...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

Pneumatikus pillangószelep Iparági ismeretek

Kiválasztási útmutató Pneumatikus pillangószelepek Az ipari automatizálásban: Hogyan lehet egyeztetni a nyomást, a hőmérsékletet és a médiát?

Az ipari automatizálási rendszerekben a pneumatikus pillangószelepeket széles körben használják több iparágban, gyors válaszuk, kompakt szerkezetük és egyszerű szabályozásuk miatt. A különböző iparágaknak azonban eltérő követelményei vannak a szelepnyomás, a hőmérséklet és a média kompatibilitása szempontjából. A nem megfelelő kiválasztás a szelep meghibásodásához, szivárgáshoz vagy rövidített élethez vezethet. Az alábbiakban szerepelnek kulcsfontosságú kiválasztási pontok a különböző iparágak számára:

1. Nyomásszintű illesztés
A pneumatikus pillangószelepeknek ki kell választaniuk a megfelelő tervezési nyomást (például PN10, PN16, ANSI 150 stb.) A rendszer működési nyomása szerint:
Fotovoltaikus, elektronikus félvezető: általában alacsony nyomású (PN6 ~ PN10), amelyet ultrapure víz vagy gázszállításhoz használnak.
Fémbohászat, atomenergia: Közepes és nagynyomású (PN16 ~ PN40), ellenállnia kell az ütési nyomásnak, különösen a magas hőmérsékleten és a magas nyomású gőznek vagy a korrozív folyadékoknak.
Ipari szennyvíz, ivóvíz: A közepes nyomáshoz való normál nyomás (PN10 ~ PN16), a víz kalapácshatást kell figyelembe venni.

2. Hőmérséklet alkalmazkodóképessége
A szelep karosszéria anyagát (például öntöttvas, rozsdamentes acél, fluorbélés) és tömítőanyagot (EPDM, PTFE, NBR) meg kell felelnie a közepes hőmérsékletnek:
Gyógyszer, félvezető: alacsony vagy normál hőmérséklet (-20 ° C ~ 120 ° C), steril minőségű anyagokra (például 316L rozsdamentes acél PTFE tömítés).
Fémbohászat, nukleáris energia: magas hőmérséklet (200 ° C ~ 500 ° C), fém kemény tömítés vagy speciális ötvözött szeleptest szükséges.
Fotovoltaikus: Szélsőséges hőmérsékleti különbségeket tartalmazhat, és időjárásálló anyagokra van szükség.

3. Közepes kompatibilitás
A tápközeg korrozivitása és részecskék tartalma meghatározza a szelep anyagát és a tömítőoldatot:
Ivóvíz, ipari vízkezelés: Nem igényel szennyezést, és az EPDM vagy az FDA tanúsítvánnyal rendelkező tömítőanyagokat választják ki.
Ipari szennyvíz: sav-, lúgos vagy szilárd részecskéket tartalmazó fluorbélést (PTFE) vagy kopásálló gumi tömítést igényel.
Elektronikus félvezető: ultrapure víz vagy nagy tisztességes gáz, a szelep belső falát elektrolitikusan csiszolják, hogy elkerüljék a részecske csapadékát.
Nukleáris energia: A radioaktív táptalajok minden fémes tömítőszelepet igényelnek, speciális tanúsítással (például ASME N fokozat).

Ipari alkalmazási példák
Fotovoltaikus: alacsony nyomású és szobahőmérsékleti ultrapure vízszállítás, hangsúlyozva a nulla szivárgást és a hosszú élettartamot.
Kohászat: Magas hőmérsékleten és magas porkörnyezetben a szelepeknek kopásálló és ragasztógátlónak kell lenniük.
Gyógyszer: Magas sterilitási követelmények, a szelepeknek könnyen tisztíthatók (CIP/SIP kompatibilis).
Nukleáris energia: Szélsőséges munkakörülmények mellett a szelepeknek meg kell felelniük a szeizmikus és sugárvédelmi előírásoknak.
