SCH8O/DIN UPVC/CPVC Reducing Tee

Az UPVC/CPVC Reducing Tee-t vízkezelésben, vegyiparban és építőiparban használják. Kiváló minőségű UPVC vagy CPVC anyagokból készült, korrózióállósággal és magas hőmérsékleti teljesítménnyel rendelkezik.

A Reducing Tee-t különböző átmérőjű csövek csatlakoztatására tervezték, lehetővé téve a sima átmeneteket a csőrendszerben, csökkentve az áramlási ellenállást és javítva az általános hatékonyságot. Könnyen felszerelhető, tömítést kínál a szivárgás elkerülése érdekében, és könnyű a kényelmes szállításhoz és telepítéshez. A Reducing Tee megfelel a nemzetközi szabványoknak a megbízható minőség biztosítása érdekében.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC hurokkarima
Következő：SCH8O/DIN UPVC/CPVC 45°Elbow

paraméter alkalmazás Műszaki szabványok

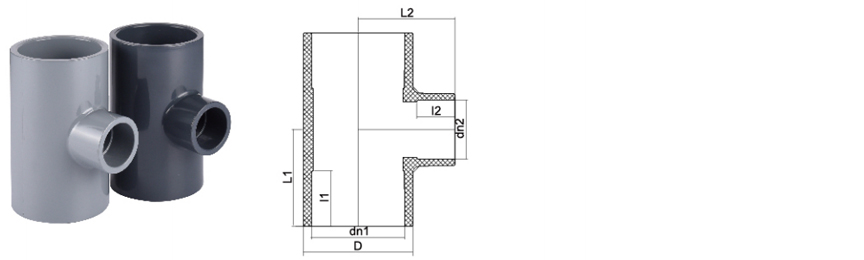

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC redukáló póló - Szabványnak megfelelő csőszerelvény-megoldások

Ez a termékoldal az SCH80 és DIN szabványú UPVC/CPVC redukáló pólóink műszaki specifikációit és alkalmazási részleteit tartalmazza. Ezeket a szerelvényeket az ipari csőrendszerek pontos áramlás-átirányítására és átmérőjének csökkentésére tervezték, megbízható teljesítményt biztosítva különféle folyadékátviteli alkalmazásokban.

Termékjellemzők

Kettős szabvány megfelelőség: Mind az ASTM D1784 (SCH80), mind a DIN 8063 szabványnak megfelelően gyártva, biztosítva a méretpontosságot és a kompatibilitást az ipari csőhálózatok széles skálájával.
Korrózióállóság: Nem lágyított polivinil-kloridból (UPVC) és klórozott polivinil-kloridból (CPVC) készült, amely ellenáll a savaknak, lúgoknak, sóknak és más korrozív vegyszereknek. Ez a tulajdonság meghosszabbítja az élettartamot a kémiai feldolgozásban, a vízkezelésben és a laboratóriumi alkalmazásokban.
Szerkezeti integritás: Robusztus falvastagsággal tervezték, hogy ellenálljon a nagy nyomás- és hőmérséklet-ingadozásoknak, megőrizve az ízületek stabilitását üzemi feszültség alatt. Mind nyomásos, mind nem nyomásos alkalmazásokhoz alkalmas, beleértve az ivóvíz-, ipari vegyszer- és szennyvízrendszereket.
Zökkenőmentes csatlakozás: Biztonságos, szivárgásmentes oldószercement vagy menetes csatlakozásokra tervezték, megkönnyítve a hatékony telepítést és rendszerkarbantartást. A precíz belső furat elősegíti a sima folyadékáramlást, minimalizálva a nyomásveszteséget és a turbulenciát.

Műszaki Specifikációk

Paraméter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Anyag	UPVC (I. típusú I. fokozat), CPVC (23447-es cellaosztály)	UPVC, CPVC
Szabványok	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Üzemi Nyomás	Akár 150 PSI 73,4°F (23°C) nyomáson	PN 10 /PN 16
Hőmérséklet tartomány	UPVC: 0°C-60°C; CPVC: -10°C-95°C	UPVC: 0°C-60°C; CPVC: -10°C-95°C

Alkalmazási területek

Az SCH80/DIN UPVC/CPVC redukáló póló a tartós és megbízható áramláskezelést igénylő rendszerek szerves része. Alkalmazása különböző iparágakat ölel fel, többek között

Vegyi feldolgozás és tárolás
Vízkezelő és elosztó üzemek
Szennyvízgazdálkodási rendszerek
Laboratóriumi folyadéktovábbító vezetékek
Élelmiszer - és italfeldolgozás

Közös beszerzési megkeresések

1. Melyek a legfontosabb különbségek az SCH80 és a DIN szabványú redukáló pólók között, és hogyan válasszam ki a megfelelőt a projektemhez?

Az elsődleges különbség a méretszabványaikban és a nyomásértékeikben rejlik. Az SCH80 a csőméreten alapuló amerikai szabvány, míg a DIN a névleges nyomáson (PN) alapuló európai metrikus szabvány. Az SCH80 szerelvényeket általában Észak-Amerikában használják nagynyomású alkalmazásokhoz, míg a DIN Európában és Ázsiában elterjedt. A helyes választás a meglévő csővezeték-infrastruktúrától és a projekt követelményeitől függ. Részletes méretezési és kompatibilitási információkért kérjük, olvassa el a műszaki előírásokat, vagy lépjen kapcsolatba mérnöki csapatunkkal a zökkenőmentes integráció érdekében.

2. Hogyan viszonyul egy UPVC redukáló póló hőmérséklet- és nyomásbesorolása a CPVC redukáló pólóhoz kémiai feldolgozási környezetben?

Az UPVC és a CPVC szerelvények egyaránt rendkívül vegyszerállóak, de működési hőmérsékleti határaikban különböznek egymástól. Az UPVC körülbelül 60°C (140°F) maximális hőmérsékletű alkalmazásokhoz alkalmas, míg a CPVC akár 95°C (203°F) magasabb hőmérsékletet is képes kezelni, és alkalmas forró korrozív folyadékokhoz. Ha alkalmazása forró folyadékokat vagy gőzt tartalmaz, a CPVC-csökkentő póló a megfelelőbb és megbízhatóbb választás. A megfelelő anyag kiválasztása kritikus fontosságú a rendszer integritása és hosszú élettartama szempontjából. Termékadatlapjaink különböző hőmérsékletekre vonatkozó fajlagos nyomáscsökkentési görbéket tartalmaznak, amelyeket az Ön konkrét működési körülményeihez kell áttekinteni.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC Reducing Tee Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC Reducing Tee Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

A kémiai és lítium UPVC/CPVC szelepek (DIN/ANSI) megértése...
Sep 11,2025
Bevezetés az UPVC és a CPVC szelepekbe Mi van UPVC és CPVC szelepek ? Az UPVC (szagtalanított polivinil-klorid) és a CPVC (klórozott polivinil-klorid) tartós, korrózióálló hőre lágyuló műanyagok, amelyeke...
többet megtudni
UPVC/CPVC csőszerelvények: A telepítés, a kiválasztás és a...
Sep 04,2025
Bevezetés: Átfogó útmutató a UPVC/CPVC csőszerelvények A modern építkezés, az otthoni felújítás és az ipari mezőkben a csővezeték -rendszerek nélkülözhetetlen mentőkötél. És UPVC (Szaggatott polivinil ...
többet megtudni
A jobb UPVC vagy CPVC szelep kiválasztása a vegyi és lítiu...
Aug 25,2025
A megfelelő szelep kiválasztása kritikus döntés minden kémiai feldolgozó vagy lítium-ion akkumulátor-termelő létesítményben. A rossz választás szivárgáshoz, költséges állásidőhez és biztonsági veszélyekhez vezethet. A...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC Reducing Tee Iparági ismeretek

Kiválasztása UPVC/CPVC Csökkentő pólók ipari csőrendszerekben: méretszabványok, nyomásértékelések és kémiai kompatibilitás

Az ipari csőrendszerekben az UPVC/CPVC redukáló pólók (Reducing Tees) kiválasztásánál átfogóan figyelembe kell venni a méretszabványokat, a nyomásértékeket és a kémiai kompatibilitást a rendszer biztonsága és a hosszú távú stabilitás biztosítása érdekében. A következők a különböző iparági alkalmazások kulcsfontosságú kiválasztási pontjai:

1. Méretszabványok és nyomásértékelések
Az UPVC (nem lágyított polivinil-klorid) alkalmas normál hőmérsékletű és alacsony nyomású forgatókönyvekhez (például ≤60°C), és általában ivóvízben, ipari vízkezelésben és más rendszerekben használják. A méretnek meg kell felelnie az ISO 1452 vagy ASTM D1785 szabványoknak.

A CPVC (klórozott polivinil-klorid) magasabb hőmérsékleti ellenállással rendelkezik (akár 90°C), és alkalmas magas hőmérsékletű folyadékokhoz, például hűtőfolyadék csövekhez a fotovoltaikus iparban vagy pácolási eljárásokhoz a kohászatban. Meg kell felelnie az ASTM F441 szabványoknak, és a nyomásbesorolásnak meg kell felelnie a rendszer kialakításának (például SCH 80/40).

2. Kémiai kompatibilitás
A különböző iparágakban szigorú követelmények vonatkoznak az anyagok korrozivitására:

Az elektronikus félvezető- és gyógyszeripar nagy tisztaságú csöveket igényel. A CPVC kiváló vegyszerállósággal rendelkezik, és ellenáll az ultratiszta víznek és a gyenge sav/alkáli közegnek.
Az atomerőművek segédrendszerében az UPVC/CPVC-nek át kell mennie a sugárzásállósági vizsgálaton, hogy elkerülje a kémiai lebomlás miatti szivárgást.
Ha az ipari szennyvíz korrozív anyagokat (például klórt és szulfidot) tartalmaz, a CPVC jobb korrózióállósággal rendelkezik, mint az UPVC, de a hosszú távú érintkezés utáni öregedésgátló teljesítményt ellenőrizni kell.

3. Iparági alkalmazás adaptációs javaslatok
Biztonságos ivóvíz: Az NSF-tanúsítvánnyal rendelkező UPVC-t részesítik előnyben a nem toxicitás biztosítása érdekében.
Magas hőmérséklet/korrozív forgatókönyvek (például kohászat, fotovoltaik): A CPVC megbízhatóbb, és fokozott figyelmet kell fordítani az interfész tömítőanyagára (például EPDM tömítésre).
Precíziós ipar (félvezetők, orvostudomány): Válassza a CPVC-t sima belső fallal, hogy csökkentse a folyadékmaradványok kockázatát.
