SCH8O/DIN UPVC/CPVC hurokkarima

Az UPVC/CPVC hurokperemet ipari és építőipari alkalmazásokban használják. Korrózióállóságot és magas hőmérsékleti teljesítményt kínál, így alkalmas különféle folyadékok és gázok szállítására.

A karimát úgy tervezték, hogy könnyen felszerelhető legyen, biztosítva a biztonságos csőcsatlakozásokat és csökkentve a szivárgási kockázatokat. Az UPVC/CPVC hurokkarima ideális olyan iparágak számára, mint a vízkezelés, a vegyipar és a HVAC, hatékonyan meghosszabbítva a csőrendszerek élettartamát.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC Blind Flange
Következő：SCH8O/DIN UPVC/CPVC Reducing Tee

paraméter alkalmazás Műszaki szabványok

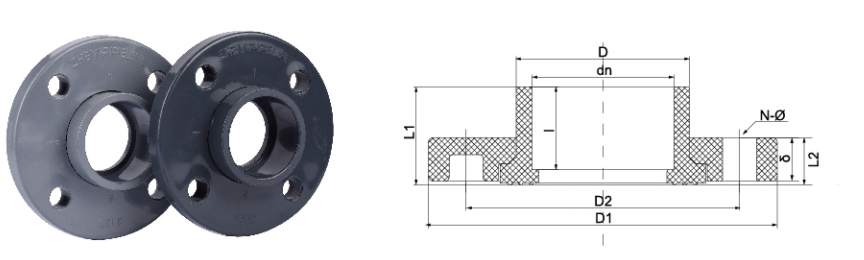

MÉRET/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2“)	(3/4“)	(1“)	(1-1/4“)	(1-1/2“)	(2“)	(2-1/2“)	(3“)	(4“)	(5“)	(6“)	(8“)	(10“)	(12“)
DÉNN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	ÉN	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSÉN	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	ÉN	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	ÉN	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC hurokkarima - Biztonságos és sokoldalú csőcsatlakozások

Az SCH80/DIN hurokperem egy olyan tervezett alkatrész, amelyet megbízható és leszerelhető csatlakozások létrehozására terveztek PVC és CPVC csőrendszerekben. Megkönnyíti a műanyag csővezetékek fémkarimákkal, szivattyúkkal és szelepekkel való integrálását, betartva mind az SCH80, mind a DIN szabványokat. Ezt a terméket úgy gyártják, hogy meghatározott üzemi körülmények között biztosítsa a méretbeli konzisztenciát és a mechanikai integritást, így alkalmas ipari alkalmazások széles körére.

Termékjellemzők

Kettős szabványos kompatibilitás: Úgy tervezték, hogy mindkettőhöz illeszkedjen SCH80 és DIN csavarminták, sokoldalú megoldást nyújtva a nemzetközi kompatibilitást igénylő rendszerekhez. Ez a funkció leegyszerűsíti az olyan projektek beszerzését, amelyeknek több regionális szabványnak kell megfelelniük.
Korrózióállóság: Ebből készült UPVC (Lágyítatlan polivinil-klorid) vagy CPVC (Klórozott polivinil-klorid), a karimatest ellenáll a vegyszerek, savak, lúgok és sók széles spektrumának. Ez a jellemző kritikus fontosságú a korrozív környezetben való hosszú távú használathoz.
Szerkezeti integritás: A hurkos kialakítás lehetővé teszi, hogy a karima szabadon forogjon a csavarok beállításához, leegyszerűsítve a telepítést, miközben a magagy merev kapcsolatot tart fenn a csővel. Ez megakadályozza az ízületek feszültségét és biztosítja a biztonságos tömítést.
Nagynyomású besorolás: Úgy tervezték, hogy ellenálljon az SCH80 csőtáblázatnak megfelelő nyomásértékeknek, így alkalmas olyan alkalmazásokhoz, amelyek nagyobb nyomástűrést igényelnek, mint a szabványos PVC rendszerek.

Műszaki Specifikációk

Anyag	Méretek	Szabványos	Névleges Nyomás
UPVC (PVC-U) /CPVC (PVC-C)	Lásd az SCH80 és DIN specifikációkat	ASTM D1784 /DIN EN ISO 1452	PN10 /150. osztály
Elérhető Méretek	Csatlakozás típusa	Szín	Tömítés kompatibilitás
1/2 hüvelyktől 12 hüvelykig (DN15-DN300)	Oldószer Cement Aljzat	Szürke (UPVC), Világosszürke/Tan (CPVC)	EPDM, FPM (FKM)

Alkalmazásmezők

Az SCH80/DIN hurokperemet olyan rendszerekben használják, amelyek biztonságos, kémiailag ellenálló és leszerelhető csatlakozást igényelnek. A tipikus alkalmazások közé tartoznak a következők

Víz - és szennyvíztisztító létesítmények
Vegyi feldolgozó és kezelő üzemek
Ipari folyamatcsövek korrozív folyadékokhoz
Robusztus, hosszú élettartamú alkatrészeket igénylő medence - és vízi rendszerek
Bányászati és finomítási műveletek
Áramtermelő létesítmények

---

Gyakran Ismételt Kérdések

1. Hogyan különbözik az UPVC hurokkarima a hagyományos rögzített karimától a telepítésben és az alkalmazásban?

A hurokkarima szabadon forgó gyűrűvel rendelkezik, amely leegyszerűsíti a csavarfuratok beállítását a telepítés során, jelentős előnyt jelent szűk helyeken vagy amikor a csövek már rögzítve vannak. A rögzített karima a teljes csőszakasz pontos elforgatását igényli, ami nagyobb kihívást jelenthet. A hurokperem forgó mechanizmusa segít csökkenteni a csőrendszer feszültségét is, különösen rögzített fém alkatrészekhez való csatlakoztatáskor. Konkrét telepítési utasításokért és bevált gyakorlatokért tekintse meg műszaki dokumentációnkat, vagy lépjen kapcsolatba ügyfélszolgálatunkkal.

2. Milyen hőmérséklet- és nyomáskorlátozás van az SCH80/DIN CPVC karimánál, és hogyan viszonyul a fémkarimákhoz korrozív környezetben?

Az SCH80/DIN CPVC karimát az UPVC-nél magasabb hőmérsékletű alkalmazásokhoz tervezték, a maximális üzemi hőmérséklet jellemzően legfeljebb 200°F (93°C), és a névleges nyomás megfelel az SCH80 szabványoknak. Míg a fémkarimák gyakran magasabb végső nyomásúak, érzékenyek számos ipari vegyi anyag korróziójára. Ezzel szemben a CPVC karima megőrzi szerkezeti integritását korrozív közegben, ami leronthatja a fémes alternatívákat. A CPVC és a fémkarima közötti döntésnek a folyadék típusának, az üzemi hőmérsékletnek és a szükséges nyomásnak átfogó elemzésén kell alapulnia. Mérnökcsapatunk részletes anyagkompatibilitási elemzést tud nyújtani az Ön konkrét alkalmazásához.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC hurokkarima Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC hurokkarima Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

A kémiai és lítium UPVC/CPVC szelepek (DIN/ANSI) megértése...
Sep 11,2025
Bevezetés az UPVC és a CPVC szelepekbe Mi van UPVC és CPVC szelepek ? Az UPVC (szagtalanított polivinil-klorid) és a CPVC (klórozott polivinil-klorid) tartós, korrózióálló hőre lágyuló műanyagok, amelyeke...
többet megtudni
UPVC/CPVC csőszerelvények: A telepítés, a kiválasztás és a...
Sep 04,2025
Bevezetés: Átfogó útmutató a UPVC/CPVC csőszerelvények A modern építkezés, az otthoni felújítás és az ipari mezőkben a csővezeték -rendszerek nélkülözhetetlen mentőkötél. És UPVC (Szaggatott polivinil ...
többet megtudni
A jobb UPVC vagy CPVC szelep kiválasztása a vegyi és lítiu...
Aug 25,2025
A megfelelő szelep kiválasztása kritikus döntés minden kémiai feldolgozó vagy lítium-ion akkumulátor-termelő létesítményben. A rossz választás szivárgáshoz, költséges állásidőhez és biztonsági veszélyekhez vezethet. A...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC hurokkarima Iparági ismeretek

Hogyan válasszuk ki helyesen UPVC/CPVC hurokkarima ? Nyomásértékelési és hőmérséklet-adaptációs útmutató

Az UPVC (nem lágyított polivinil-klorid) és a CPVC (klórozott polivinil-klorid) hurokperem kulcsszerepet játszik az ipari csőrendszerekben, különösen olyan helyzetekben, amikor hőtágulást, vibrációt vagy csőelmozdulást kell pufferelni. A helyes kiválasztás az anyagtulajdonságok, a nyomásbesorolás, a hőmérséklet-tartomány és a konkrét iparági alkalmazási követelmények átfogó figyelembevételét igényli. Az alábbiakban egy kiválasztási útmutató található a különböző iparágak számára:

1. Anyagválasztás: UPVC vs CPVC
UPVC: Alkalmas normál hőmérsékletre (0°C~60°C) és alacsony nyomású forgatókönyvekre, savas és lúgos korrózióállóságra, alacsony költségre, általánosan használt ivóvízben (ivóvíz) és ipari vízkezelésben (ipari vízkezelés).
CPVC: Magasabb hőmérsékleti ellenállás (-20°C~110°C), erősebb nyomásállóság, alkalmas magas hőmérsékletű közegekhez, mint például a hűtőfolyadék szállítása a fotovoltaikus iparban vagy korrozív folyadékok a kohászatban (metallurgia).

2. Nyomásszint adaptáció
150. osztály: Alkalmas alacsony nyomású rendszerekhez, például biztonságos ivóvízhez és ultratiszta vízszállításhoz elektronikus félvezetőkhöz.
200. osztály/300. osztály: Alkalmas közepes és nagynyomású forgatókönyvekhez, például atomerőművek segédvezetékeihez vagy ipari szennyvíz nagynyomású kisülési rendszereihez.

3. Iparági alkalmazás adaptációs útmutató
Gyógyszer: Meg kell felelnie az FDA szabványoknak, a CPVC (magas hőmérsékletű sterilizálási ellenállás) előnyös, és a nyomásszint általában a 150. osztály.
Fotovoltaikus: A CPVC alkalmasabb, mert magas hőmérsékletű hűtőközeg keringtetéssel jár, és hőmérséklet- és nyomásállóságot igényel (200. osztály).
Kohászat: Erős savas/alkáli környezet, UPVC (normál hőmérséklet) vagy CPVC (magas hőmérséklet), a nyomásszintet a szivattyúzási nyomásnak megfelelően kell kiválasztani (általában 200 ~ 300 osztály).
Atomenergia: A segédcsövek CPVC-t (sugárzásálló módosított változat) használhatnak, 300-as osztály a biztonsági redundancia biztosítására.
Elektronikus félvezető: Az ultratiszta vízrendszer UPVC-t (alacsony csapadék) javasol, a 150. osztály elegendő.

4. Telepítési és karbantartási ajánlások
Kerülje a túlhőmérsékletet és a túlnyomást: az UPVC könnyen lágyítható >60°C-on, a CPVC pedig további támogatást igényel >110°C-on.
Tömítőanyag adaptáció: Az EPDM tömítések ivóvízhez, a PTFE tömítések pedig erős savakhoz (például kohászati szennyvízhez) alkalmasak.
Rendszeres ellenőrzés: Az erősen korrozív környezetek, mint például az ipari szennyvíz, lerövidített karbantartási ciklusokat igényelnek.
