SCH8O/DIN UPVC/CPVC 45°Elbow

Az UPVC/CPVC 45° könyököt széles körben használják építőipari, ipari és háztartási vízrendszerekben. Prémium UPVC vagy CPVC anyagokból készült, korrózióállóságot és nyomásállóságot kínál, hatékonyan ellenáll a kémiai eróziónak.

A könyök 45° szögben van kialakítva, lehetővé téve a rugalmas csőátirányítást, csökkentve a folyadékellenállást és javítva az áramlási hatékonyságot. Könnyű, tartós és könnyen telepíthető, alkalmas különféle csőrendszerekhez, valamint szilárd csatlakozásokat biztosít hideg-meleg vízvezetékekhez és egyéb folyadékszállító rendszerekhez.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC Reducing Tee
Következő：UPVC/CPVC kereszt

paraméter alkalmazás Műszaki szabványok

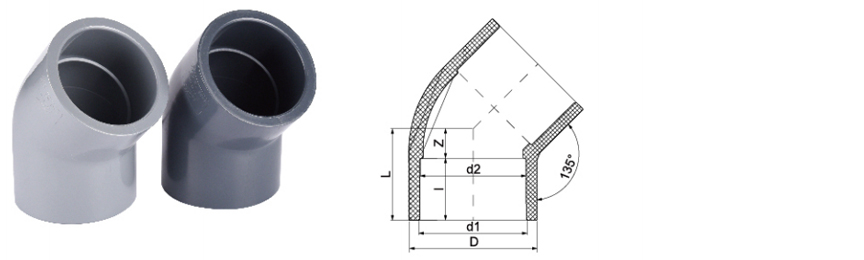

MÉRET/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2“)	(3/4“)	(1“)	(1-1/4“)	(1-1/2“)	(2“)	(2-1/2“)	(3“)	(4“)	(5“)	(6“)	(8“)	(10“)	(12“)
DÉNN	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.7	32	41	50	63	74.6	88	104	126.8	164	184.8	254	306	345
		L	23	26	31.5	38.5	46	54	67	72	86	114	125	178	212	233
		ÉN	17	19	23	27	32	38	44	51	61	76	86	119	148	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	254	306	345
		L	23	26	31	38	46	56	65	76	91	114	129	178	212	233
		ÉN	16.5	19	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	148	165
ANSI	d1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	220.06	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.9	272.67	323.47
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	ÉN		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165
JIS	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	ÉN		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165

SCH80/DIN UPVC/CPVC 45°Elbow - Ipari áramlási iránykezelés

Termékjellemzők

Anyag összetétele: Nem lágyított polivinil-kloridból (UPVC) vagy klórozott polivinil-kloridból (CPVC) gyártják, amelyek különböző tulajdonságokat kínálnak a különböző közegekhez és hőmérséklet-tartományokhoz.
45 fokos szög: Precíziós fröccsöntéssel a nyomócsöves rendszerek sima, alacsony ellenállású irányváltásaihoz, csökkentve a turbulenciát és a nyomásveszteséget.
Dimenziós tapadás: Megfelel az SCH80 és DIN szabványoknak, biztosítva a megfelelő csövekkel és szerelvényekkel való kompatibilitást a biztonságos, szivárgásmentes csatlakozások érdekében.

Termék Leírás

Az SCH80/DIN UPVC/CPVC 45 fokos könyököt a folyadékáramlás megbízható, állandó átirányítására tervezték ipari alkalmazásokban. A formázási folyamat egyenletes falvastagságot és sima belső felületet biztosít. Ezeket a szerelvényeket szigorú minőség-ellenőrzésnek vetik alá, hogy megfeleljenek a nyomásfokozatos rendszerek teljesítménykövetelményeinek. Az UPVC változatok alkalmasak hidegvíz kezelésére a vegyi feldolgozásban és vízkezelésben, míg a CPVC könyökök fokozott vegyszerállóságot és magasabb üzemi hőmérsékleti tartományt biztosítanak, akár 95°C (200°F) hőmérsékletig, forró korrozív folyadékszállításhoz.

Műszaki Specifikációk

Szabványos	Anyag	Névleges Mérettartomány	Maximális üzemi nyomás (23°C/73°F)
SCH80	UPVC/CPVC	1/2“ - 8“	80. ütemterv Nyomásminősítések ASTM D1785 szerint
DIN	UPVC/CPVC	DN15 - DN200	PN10 /10 bar

Alkalmazásmezők

Ezt a terméket a következő összefüggésekben használják

Vegyi feldolgozó és szállító vonalak
Víz- és szennyvíztisztító telepek
Félvezetőgyártó létesítmények
Lemezelési és horganyzási műveletek
Ipari víz- és vízelvezető rendszerek

GYIK

1. Hogyan viszonyul az UPVC 45° könyök a CPVC könyökhöz korrozív kémiai környezetben?

Az UPVC könyök számos korrozív közeg esetében hatékony, különösen környezeti hőmérsékleten. Az agresszívebb vegyszereket vagy megemelt hőmérsékletet (akár 95°C-ig) érintő alkalmazásoknál azonban a CPVC könyök kiváló vegyszerállóságot és mechanikai integritást kínál. A választás a technológiai közeg adott kémiai koncentrációjától, hőmérsékletétől és nyomásától függ. A részletes anyagkompatibilitási adatokhoz műszaki csapatunk ingyenes konzultációt tud biztosítani az Ön konkrét alkalmazási követelményei alapján.

2. Mi a különbség az SCH80 és a DIN könyök között, és felcserélhetően használhatók?

Az SCH80 és a DIN különálló méret- és nyomásbesorolási szabványok. Az SCH80 az észak-amerikai ASTM D1785 szabványon alapul, vastagabb fallal a nagyobb nyomástűrés érdekében, míg a DIN (konkrétan DIN 8063) egy európai metrikus szabvány, különböző külső átmérőkkel és nyomásértékekkel (pl. PN10). Nem úgy tervezték, hogy felcserélhetően használják őket a nem illeszkedő cső- és szerelvényméretek miatt, ami veszélyeztetné a rendszer integritását. Győződjön meg arról, hogy a rendszer minden alkatrésze megfelel ugyanannak a szabványnak, hogy garantálja a biztonságos, szivárgásmentes telepítést.

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína SCH8O/DIN UPVC/CPVC 45°Elbow Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű SCH8O/DIN UPVC/CPVC 45°Elbow Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

A kémiai és lítium UPVC/CPVC szelepek (DIN/ANSI) megértése...
Sep 11,2025
Bevezetés az UPVC és a CPVC szelepekbe Mi van UPVC és CPVC szelepek ? Az UPVC (szagtalanított polivinil-klorid) és a CPVC (klórozott polivinil-klorid) tartós, korrózióálló hőre lágyuló műanyagok, amelyeke...
többet megtudni
UPVC/CPVC csőszerelvények: A telepítés, a kiválasztás és a...
Sep 04,2025
Bevezetés: Átfogó útmutató a UPVC/CPVC csőszerelvények A modern építkezés, az otthoni felújítás és az ipari mezőkben a csővezeték -rendszerek nélkülözhetetlen mentőkötél. És UPVC (Szaggatott polivinil ...
többet megtudni
A jobb UPVC vagy CPVC szelep kiválasztása a vegyi és lítiu...
Aug 25,2025
A megfelelő szelep kiválasztása kritikus döntés minden kémiai feldolgozó vagy lítium-ion akkumulátor-termelő létesítményben. A rossz választás szivárgáshoz, költséges állásidőhez és biztonsági veszélyekhez vezethet. A...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

SCH8O/DIN UPVC/CPVC 45°Elbow Iparági ismeretek

Teljesítmény összehasonlítása UPVC és CPVC 45° könyök : korrózióállóság, hőmérséklet-tartomány és alkalmazható forgatókönyv-elemzés

Az ipari csőrendszerekben az UPVC (nem lágyított polivinil-klorid) és a CPVC (klórozott polivinil-klorid) két széles körben használt hőre lágyuló anyag, és 45° könyökük kulcsszerepet játszik a folyadékszállításban. Ez a cikk összehasonlítja a kettő teljesítményét a korrózióállóság, a hőmérséklet-tartomány és az alkalmazandó forgatókönyvek tekintetében, és elemzi azokat a különböző iparágak alkalmazási igényeivel kombinálva.

1. Korrózióállóság összehasonlítása
UPVC: Kiválóan ellenáll a savaknak, lúgoknak, sóknak és néhány szerves oldószernek, de gyengén tolerálja az erős oxidáló savakat (például tömény kénsavat és salétromsavat), valamint az aromás szénhidrogéneket és a klórozott szénhidrogéneket, és alkalmas általános korrozív környezetre.

CPVC: További klórozás az UPVC alapján, erősebb kémiai korrózióállósággal rendelkezik, ellenáll az erős savak, erős lúgok és egyes szerves oldószerek nagyobb koncentrációinak, és alkalmas erősen korrozív közegszállításra.

Iparági alkalmazás elemzés
Biztonságos ivóvíz (Ivóvíz): Az UPVC hidegvizes szállításra alkalmas, míg a CPVC hideg és melegvizes rendszerekben, különösen magas hőmérsékletű fertőtlenítést igénylő alkalmakkor alkalmazható.
Kohászat: A CPVC alkalmasabb erős korrozív eljárásokra, mint például pácolás és galvanizálás, míg az UPVC csak gyenge savas környezetben használható.
Fotovoltaikus: A CPVC nagy koncentrációjú maratási oldat szállítására alkalmas, míg az UPVC általános vegyi csővezetékekhez használható.
Atomenergia: A CPVC jobb magas hőmérséklet- és sugárzásállósággal rendelkezik, és alkalmas hűtővízrendszerekhez, míg az UPVC csak alacsony hőmérsékletű vízkeringtetésre alkalmas.
Elektronikus félvezető: A CPVC alkalmasabb nagy tisztaságú vegyszerek (például maratási oldat, ultratiszta víz) szállítására, míg az UPVC alacsony korrozív közegekhez használható.
Gyógyászat: A CPVC magas hőmérsékletű sterilizáló csővezetékekhez és korrózióálló folyadékszállításhoz alkalmas, míg az UPVC alacsonyabb alkalmazhatóságú.
Ipari vízkezelés: Az UPVC általános szűrőrendszerekben használható, míg a CPVC magas hőmérsékleten lágyított víz vagy vegyi anyag hozzáadására alkalmas.
Ipari szennyvíz: A CPVC alkalmasabb erős savas/erős lúgos szennyvízkezelésre, míg az UPVC csak közönséges szennyvíz kezelésére.

2. Hőmérséklet tartomány összehasonlítása
UPVC: Az üzemi hőmérséklet-tartomány általában 0°C ~ 60°C. A hosszú távú magas hőmérséklet könnyen deformációt okozhat, és csak alacsony hőmérsékletű vagy normál hőmérsékletű folyadékokhoz alkalmas.
CPVC: Erősebb hőmérséklet-ellenállás, üzemi hőmérséklet-tartomány -40°C ~ 93°C, rövid idő alatt 110°C-ot is kibír, alkalmas magas hőmérsékletű melegvíz, gőz - és hőtechnikai anyagszállításra.

Iparági alkalmazás elemzés
Biztonságos ivóvíz: Az UPVC alkalmas hideg vízvezetékekhez, a CPVC pedig melegvíz-ellátó rendszerekhez használható.
Atomerőmű: A CPVC közepes és magas hőmérsékletű hűtőközegekhez alkalmas, az UPVC pedig alacsony hőmérsékletű keringető vízre korlátozódik.
Gyógyszeripar: A CPVC magas hőmérsékletű sterilizáló csövekhez használható, míg az UPVC nem alkalmazható.
Ipari vízkezelés: Az UPVC normál hőmérsékletű szűrésre alkalmas, a CPVC pedig kazánvízellátáshoz vagy magas hőmérsékletű lágyított vízrendszerekhez használható.

3. Az alkalmazandó forgatókönyvek összefoglalása
Az UPVC 45° könyökök ajánlott alkalmazásai
Alacsony hőmérsékletű, alacsony korrozív környezetek, mint például
Kommunális ivóvíz (hidegvízvezetékek)
Általános vegyipari szállítás a fotovoltaikus iparban
Alacsony hőmérsékletű szűrőrendszerek ipari vízkezeléshez

A CPVC 45° könyökök ajánlott alkalmazásai
Magas hőmérsékletű, erősen korrozív környezetek, mint pl
Nagy tisztaságú vegyszerek és maratófolyadék szállítás elektronikus félvezetőkhöz
Pácoló és galvanizáló folyadékvezetékek a kohászati iparban
Közepes és magas hőmérsékletű hűtőrendszerek atomerőművekben
Magas hőmérsékletű sterilizálás és korrózióálló folyadékszállítás a gyógyszeriparban
Erős savas/alkáli szennyvízrendszerek az ipari szennyvízkezelésben
