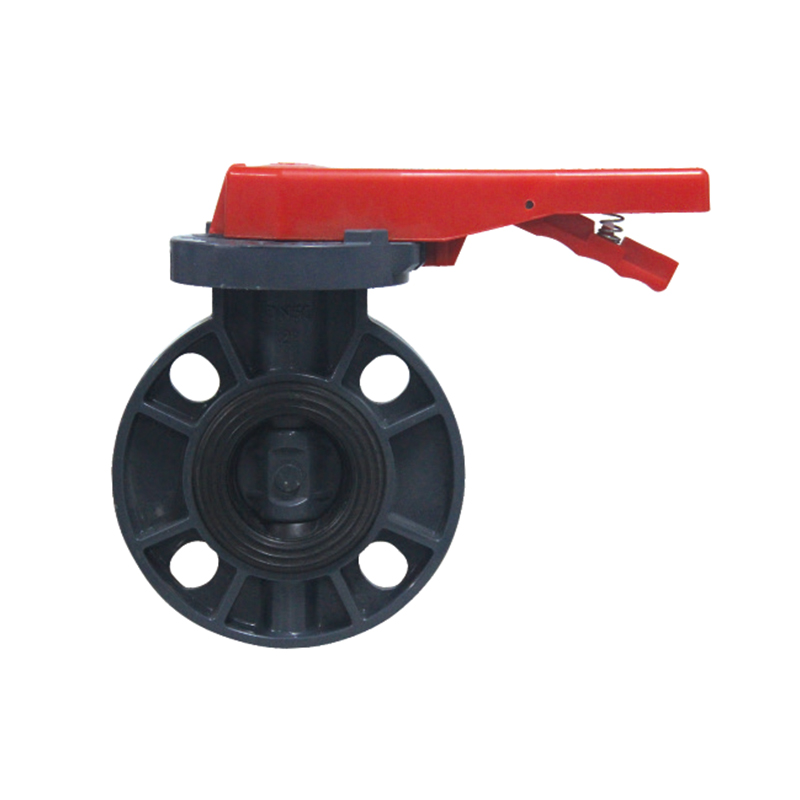

UPVC/CPVC fogantyú pillangószelep

Az UPVC/CPVC kézi pillangószelep egy rendkívül hatékony és megbízható folyadékvezérlő eszköz, amelyet különféle ipari és építési alkalmazásokhoz terveztek. Ez alkalmas a korrozív közegek, például savak, lúg és szennyvíz áramlásának szabályozására.

Tervezése biztosítja a könnyű és könnyű működést, így alkalmassá teszi a zárt terekbe történő telepítést. A fogantyúval működő rugalmas nyitás és záró művelet lehetővé teszi a felhasználók számára, hogy könnyen beállítsák az áramlást. A szelep tömítést biztosít, hatékonyan megakadályozza a szivárgásokat, és biztosítsa a rendszer biztonságát és stabilitását. A magas hőmérsékletekkel és nyomásokkal szembeni ellenállása lehetővé teszi a stabil működést szigorú körülmények között, így széles körben használják a vízkezelésben, a kémiai feldolgozásban, a kőolajban és a gyógyszeriparban.

Kapcsolat

Előző：UPVC/CPVC sebességváltó pillangószelep
Következő：UPVC/CPVC ⅱ golyószelep

paraméter alkalmazás Műszaki szabványok

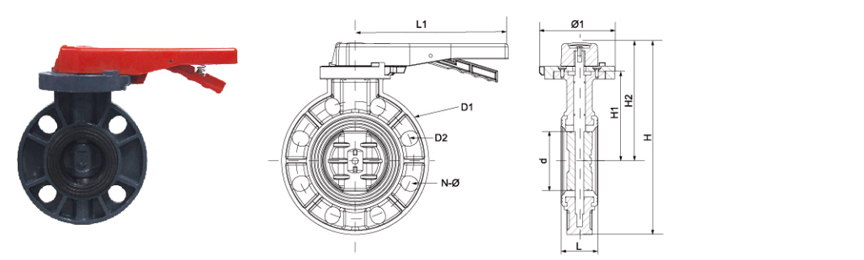

Méret/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")
D1	LÁRMA	160	180	196	228	258	287	344
	Ansi	155	178	192	229	254	284	343
	Jis	120	140	150	175	210	240	290
D2	LÁRMA	125	145	160	180	210	240	295
	Ansi	121	140	152	191	216	241	298
	Jis	73	90	105	132	158	186	238
N-φ	LÁRMA	4-Ét19	4-①19	8-φ19	8-φ19	8-φ19	8-φ23	8-φ23
	Ansi	4-Ét19	4-Ét19	4-Ét19	4-Ét19	8-φ22	8-φ22	8-φ22
	Jis	4-Ét19	4-Ét19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23
D		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

Vállalat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group igen Kína UPVC/CPVC fogantyú pillangószelep Élelmiszeripar/autóipar/elektronikus szállító és egyedi készítésű UPVC/CPVC fogantyú pillangószelep Élelmiszeripar/autóipar/elektronikus gyár. 2007-ben alapítottuk cégünket, amely CPVC és UPVC ipari csövek kutatás-fejlesztésére, gyártására, értékesítésére és szervizelésére összpontosít. A cég számos tanúsítvánnyal rendelkezik, beleértve a speciális berendezések gyártási engedélyét, a Zhejiang tartomány vízügyi termékhigiéniai engedélyét, az IS09001 minőségirányítási rendszer tanúsítványát, az IS014001 környezetirányítási rendszer tanúsítványát és az IS045001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítványát. A cég több mint 50 független szellemi tulajdonjoggal és önállóan működtetett import- és exportjoggal rendelkezik. A diverzifikált termékek és a jobb szolgáltatások biztosítása érdekében a cég fejlett technológiát, szerszámokat, valamint egyedi alapanyagokat és irányítási rendszereket vezetett be Németországból és az Egyesült Államokból. Az évek során termékeinket széles körben használták savas és lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikai minőségű tiszta víz és ipari szennyvíz csővezetékes szállításában a vegyiparban, a kohászatban, a fotovoltaikus iparban, az atomenergia-iparban, a lítium akkumulátorokban, az elektronikus félvezetők gyártásában, az élelmiszeriparban, az orvostudományban, az autóiparban, az ipari vízkezelésben és más iparágakban. Jelenleg a ZHEYI Group több mint 30 értékesítési céget alapított országszerte, és mindenféle terméket exportálnak Európába, Amerikába, Délkelet-Ázsiába és más országokba és régiókba, és a hazai és külföldi vásárlók mélyen kedvelik őket.

Becsületoklevél

Hír

Kémiai és lítium -ellenálló UPVC/CPVC szelepek (DIN/ANSI):...
Jun 26,2025
Az ipari folyadékkezelés igényes világában a megfelelő szelepek kiválasztása kiemelkedően fontos a biztonság, a hatékonyság és a hosszú élettartam szempontjából. A korrozív vegyi anyagok, beleértve a különféle savakka...
többet megtudni
Az UPVC csövek végső útmutatója a vegyi és lítiumipar szám...
Jun 19,2025
UPVC (nem plasztikált polivinil -klorid) csövek széles körben használják a kémiai feldolgozásban, a lítium-extrakcióban és a nagynyomású ipari alkalmazásokban korrózióállóságuk, tartósságuk és a nemzetközi szabv...
többet megtudni
Nagy teljesítményű UPVC csövek kemény ipari környezetekhez
Jun 12,2025
UPVC csövek széles körben használják az iparágakban, amelyek kivételes kémiai ellenállást és tartósságot igényelnek. Ez a cikk feltárja a nagy kémiai ellenállású UPVC csövek legfontosabb jellemzőit a lítiumipar ...
többet megtudni

Hagyj üzenetet

Szigorú minőségellenőrzés

ZHEYI Csoport a "minőség az első" elvét követi, nemzetközileg fejlett berendezéseket és kiváló minőségű alapanyagokat alkalmaz, szigorúan ellenőrzi a termelés minden egyes elemét, és elkötelezett amellett, hogy kiváló teljesítményű és gyönyörű megjelenésű csővezeték-termékeket biztosítson.

A vállalat a legmodernebb gyártóberendezéseket és kiváló minőségű anyagokat használja, beleértve a japán Sekisui és az amerikai Lubrizol márkákat. A "ZHEYI" tökéletesen ötvözi a kifinomult gyártási technológiát a professzionális menedzsmenttel, és minden termék szigorú minőségellenőrzésen esik át – a gyártástól, az ellenőrzésen át a végső szállításig, biztosítva a megjelenés és a funkció tökéletes kombinációját.
Precíziós teljesítménytesztelés

A ZHEYI-nél minden termék aprólékosan kidolgozott, nemcsak a kifinomult esztétikai dizájnra összpontosítva, hanem mindig a kiváló belső minőségre is elkötelezetten. A szigorú teljesítménytesztelés biztosítja, hogy a termék még mostoha körülmények között is megőrizze stabilitását és tartósságát.:

● Sűrűségvizsgálat: Az anyag sűrűségének mérése a szerkezetek egyenletességének és stabilitásának biztosítása érdekében.
● Vicat lágyulási hőmérsékleti teszt: az anyagok lágyulási fokát méri magas hőmérsékleti körülmények között, hogy biztosítsa a termék deformációállóságát különböző környezetekben.
● Sütőteszt: hosszú távú hőállóságot szimulál, és igazolja, hogy a termék hosszú ideig képes ellenállni a magas hőmérsékletnek.
● Hidrosztatikai vizsgálat: A csövek szilárdságának értékelése nagy nyomás alatt a termék biztonságának és megbízhatóságának biztosítása érdekében.
● Ütőteszt: Vizsgálja meg a termék ütésállóságát szállítás, telepítés és napi használat során.

UPVC/CPVC fogantyú pillangószelep Iparági ismeretek

Hogyan lehet helyesen kiválasztani UPVC/CPVC fogantyú pillangószelep ? Főbb paraméterek és ipari alkalmazás útmutató

Az UPVC (szokatlan polivinil -klorid) és a CPVC (klórozott polivinil -klorid) kezelő pillangószelepeket sok iparágban széles körben használják, kiváló korrózióállóságuk, könnyű kialakításuk és gazdaságuk miatt. A helyes kiválasztás megköveteli az anyagtulajdonságok, a működési paraméterek és az ipari igények átfogó megfontolását. Az alábbiakban bemutatjuk a kulcskiválasztási pontokat és a tipikus ipari alkalmazás elemzését.

1. Kulcsválasztási paraméterek
Média kompatibilitása
Az UPVC alkalmas gyenge savakhoz, gyenge bázisokhoz és normál hőmérsékleten, míg a CPVC magasabb hőmérsékleti ellenállással (legfeljebb 90 ° C -ig), és képes ellenállni a korrozív közegeknek (például koncentrált savak és oldószerek).
Meg kell erősíteni, hogy a közepes komponensek (például klorid -ionok, szerves oldószerek) reagálnak -e a szelep anyagával.

Hőmérsékleti és nyomástartomány
Az UPVC általában 0 ° C ~ 60 ° C -ra alkalmas, és a CPVC -10 ° C ~ 90 ° C -ra lehet kiterjeszteni.
A működési nyomás általában nem haladja meg a PN16 -ot (1,6mPa), és a csővezeték -rendszer nyomásának megfelelően kell kiválasztani.

Szelepméret és csatlakozási módszer
A közönséges átmérőjűek a DN15 ~ DN600, a karima (ANSI/DIN szabvány) vagy az ostya típusú csatlakozás, amelynek meg kell felelnie a cső előírásainak.

Működési módszer
A fogantyú pillangószelepe alkalmas gyakori kézi kinyitáshoz és bezáráshoz. Ha automatikus vezérlésre van szükség, akkor a sebességváltó vagy a pneumatikus/elektromos működtető kiválasztható.

Lezáró anyag
EPDM (vízálló, gyenge sav- és lúgos), FKM (olaj-rezisztens, erős sav) vagy PTFE (korrózió-rezisztens, magas hőmérséklet), a tápközeg szerint választva.

Ii. Ipari jelentkezési útmutató
1. Biztonságos ivóvíz
Az alkalmazható UPVC pillangószelepek megfelelnek az egészségügyi előírásoknak (például az NSF/ANSI 61), és az önkormányzati vízellátás és a víztisztító üzem csővezetékeiben használják.
Figyeljen a klór toleranciájára, és kerülje el a hosszú távú érintkezést a nagy koncentrációjú fertőtlenítőszerekkel, amelyek anyagi öregedést okozhatnak.

2. Metallohászat ipar
A CPVC szelepek jobban alkalmasak pácolásra és galvanizáló folyadékra (például kénsav és sósav), és az UPVC felhasználható a hűtővízrendszerekben.

3. fotovoltaikus
A sav- és lúgos hulladék folyadék kezelésében a poliszilikon termelés során a CPVC jobb korrózióállósággal rendelkezik, mint a fémszelepek.

4. Nukleáris energia
A kiegészítő hűtővíznek vagy az alacsony radioaktív szennyvízrendszernek át kell adni a sugárzási ellenállás tanúsítását, és a CPVC-t általában a stabilitás fokozása érdekében választják ki.

5. Elektronikus félvezető
Az ultrapure víz (UPW) szállítás nem igényel fémionszennyezést, az UPVC pillangószelepeket pedig nagy tisztaságú EPDM tömítőgyűrűkkel illesztik.

6. gyógyszer
Az anyag csapadékának elkerülése érdekében az injekció beadására (WFI) vagy a tiszta folyadékvezetékeknek, a szelepeknek meg kell felelniük az FDA vagy a GMP szabványoknak.

7. Ipari vízkezelés
Az UPVC alkalmas fordított ozmózisra (RO) és lágyított vízrendszerekhez; A CPVC ajánlott a kémiai szerek hozzáadásához (például nátrium -hipoklorit).

8. Ipari szennyvíz
A nehézfémek és a nagy só szennyvíz esetében a CPVC jobb kémiai korrózióállósággal rendelkezik, mint az UPVC.

Iii. Kiválasztási szempontok
Kerülje el a hőmérséklet túlterhelését: Az UPVC magas hőmérsékleten könnyen deformálható, és a CPVC-nek figyelnie kell a hosszú távú hőstabilitásra.
Telepítési környezet: A kültéri alkalmazások UV-védelmet igényelnek (válasszuk ki a szürke/fekete szeleptestet), és figyeljenek a hideg területeken az alacsony hőmérsékletű törékenységre.
Karbantartási ciklus: Rendszeresen ellenőrizze a tömítőgyűrű kopását, hogy megakadályozzák a közepes kristályosodást vagy a részecskéket a szeleplemez blokkolásában.
