egyedi készítésű SCH8O/DIN UPVC/CPVC Ⅱ Unió Élelmiszeripar/autóipar/elektronikus

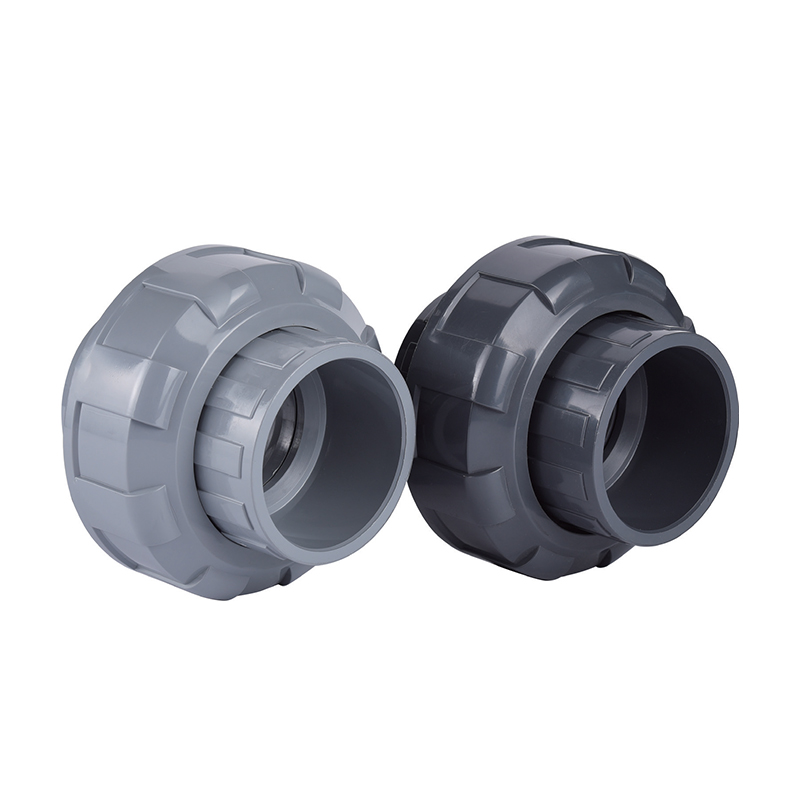

SCH8O/DIN UPVC/CPVC Ⅱ Unió

SCH8O/DIN UPVC/CPVC Ⅱ Unió

Az UPVC/CPVCⅡ unió öregedésgátló tulajdonságokkal rendelkezik, megőrzi fizikai és kémiai teljesítményét még zord környezetben is. Kialakítása lehetővé teszi a gyors és egyszerű telepítést bonyolult szerszámok nélkül, időt és költségeket takarítva meg.

Az unió kivételes tömítési teljesítményt nyújt, hatékonyan megakadályozza a szivárgást, és biztosítja a rendszer stabilitását és biztonságát.

Kapcsolat
paraméter alkalmazás Műszaki szabványok

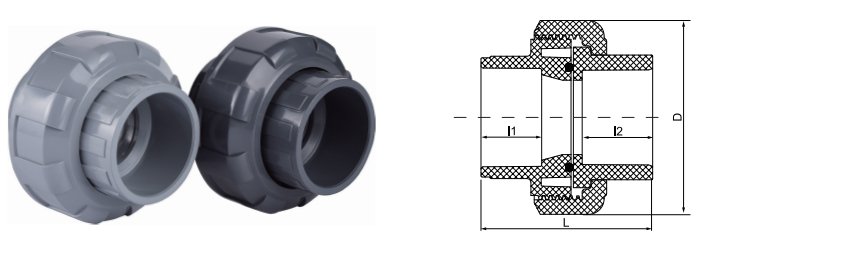

  • dn

    DN

    D

    L

    I1

    I2

    20

    15

    56

    54

    22

    22

    25

    20

    63

    65

    22

    22

    32

    25

    75

    71

    24

    24

    40

    32

    85

    80

    28

    28

    50

    40

    99

    89

    31

    31

    63

    50

    118

    98

    38

    38

SCH80 / DIN · HÁROM RÉSZES UNIÓ
UPVC / CPVC Type II Unió
Aljzat vagy menetes · EPDM/FKM tömítés · Kettős szabvány
Az SCH80/DIN UPVC/CPVC II Union egy kritikus elem, amelyet az ipari hőre lágyuló csőrendszerek biztonságos csatlakoztatásához és egyszerű karbantartásához terveztek. Úgy tervezték, hogy megfeleljen az ASTM Schedule 80 és a DIN metrikus szabványoknak, ez az unió három részből áll, amely lehetővé teszi a csőszakaszok szétválasztását a vezeték elvágása nélkül. Az UPVC (plasztizálatlan polivinil-klorid) változat vegyi ellenállást biztosít az általános vízkezeléshez és a korrozív folyadékszállításhoz, míg a CPVC (klórozott polivinil-klorid) változat kifejezetten magasabb hőmérsékletű alkalmazásokhoz és agresszív vegyi feldolgozáshoz használható. A precíziós megmunkálású menetek és a kiváló minőségű EPDM vagy FKM O-gyűrűk szivárgásmentes tömítést biztosítanak névleges nyomási körülmények között, így standard választás a nagy tisztaságú és ipari folyadékkezeléshez.
01
Kettős szabványos kompatibilitás
Elérhető SCH80 (ASTM) és DIN specifikációkkal, hogy zökkenőmentesen integrálódjon a különféle nemzetközi csőrendszerekbe.
02
Anyag sokoldalúsága
UPVC opciók környezeti hőmérsékleten korrozív folyadékokhoz és CPVC a megemelt hőmérsékletű vegyszerállósághoz 93°C-ig (200°F).
03
Rendszer karbantarthatósága
Az univerzális kialakítás lehetővé teszi a gyors szelep- vagy berendezéscserét, csökkentve az állásidőt a folyamatos feldolgozási környezetben.
04
Kémiai tehetetlenség
A nem korrozív hőre lágyuló anyag megakadályozza az ionok kimosódását, megőrzi a közeg tisztaságát az érzékeny elektronikai vagy gyógyszerészeti alkalmazásokban.
Műszaki előírások
Anyaglehetőségek
UPVC (szürke), CPVC (világosszürke/bézs)
Nyomásértékelés
PN16 vagy SCH80 (mérettől és hőmérséklettől függően)
Csatlakozás típusa
Aljzat (oldócement) vagy menetes (NPT/PT)
Tömítőanyag
EPDM vagy FKM (Viton) O-gyűrűk
Szabvány megfelelőség
ASTM D2467, ASTM F439, DIN 8063
Elsődleges alkalmazási forgatókönyvek
Félvezető és elektronika
Ultra-tiszta víz (UPW) és elektronikus minőségű vegyszerek szállítása, ahol a fémes szennyeződést meg kell szüntetni.
Vegyészet és Kohászat
Savak, bázisok és sók továbbítása bevonósorokon, pácolási eljárásokban és vegyszer-adagoló rendszerekben.
Megújuló energia
Csővezetékek fotovoltaikus (PV) cellák gyártásához és lítium-ion akkumulátor elektrolit feldolgozásához.
Ipari vízkezelés
Ipari szennyvíz kezelése, tengervíz sótalanítása és ivóvíz elosztása.
Élelmiszer és gyógyszerészet
Ionmentesített víz egészségügyi szállítása és helyben tisztító (CIP) megoldások.
Telepítési útmutató
  • Oldószeres hegesztés: Győződjön meg arról, hogy a csővégek szögletesek és sorjázottak. A molekuláris kötés biztosításához használja az anyagra jellemző megfelelő alapozót és oldószercementet (UPVC vs. CPVC).
  • Az O-gyűrű ellenőrzése: Összeszerelés előtt ellenőrizze, hogy az O-gyűrű megfelelően illeszkedik-e a hornyába, és mentes-e a törmeléktől, hogy elkerülje a bypass szivárgását.
  • Kézi meghúzás: A csatlakozókat általában kézzel kell meghúzni. Kerülje a csavarkulcsokkal történő túlhúzást, mivel a túlzott erő feszültségrepedést okozhat a hőre lágyuló anyaalkatrészekben.
  • Tárolási feltételek: Tárolja hűvös, száraz környezetben, távol a közvetlen UV-sugárzástól, hogy megakadályozza a polimer szerkezetének hosszú távú lebomlását.
  • Hőtágulás: Ha magas hőmérsékletű CPVC-vezetékekben használják, győződjön meg arról, hogy a csőrendszer megfelelő tágulási hurokkal rendelkezik, hogy megakadályozza a mechanikai igénybevételt a csatlakozási kötéseken.
Karbantartás és ellenőrzés
  • Rendszeresen ellenőrizze a hollandi anyát, hogy nincs-e rajta kúszás vagy repedés jele, különösen nagy ciklusú termikus alkalmazásoknál.
  • Bármilyen szétszerelés során cserélje ki az O-gyűrűket. Az összenyomott vagy elöregedett tömítések újrafelhasználása veszélyezteti a szivárgás integritását.
  • A forró vegyszeres szolgáltatásban részt vevő CPVC-csatlakozók esetében évente ellenőrizze a színváltozást vagy a felületi lágyulást a vegyi támadás jelzőjeként.
  • Ne használjon kőolaj alapú kenőanyagokat a menetekre vagy az O-gyűrűkre. Csak hőre lágyuló műanyagokhoz jóváhagyott szilikon alapú vagy PTFE kenőanyagokat használjon.
  • A karbantartás utáni újracsatlakoztatáskor ügyeljen arra, hogy a menetek tiszták és sértetlenek legyenek. A keresztmenet azonnali tömítés meghibásodásához vezet.
Ezeket a szakszervezeteket széles körben alkalmazzák vegyipari, kohászati, fotovoltaikus, nukleáris, lítium-, elektronikai félvezető-, élelmiszer-, gyógyszer-, autó- és ipari vízkezelő iparban a savas-lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikus minőségű víz és ipari szennyvízvezetékek kezelésére.
