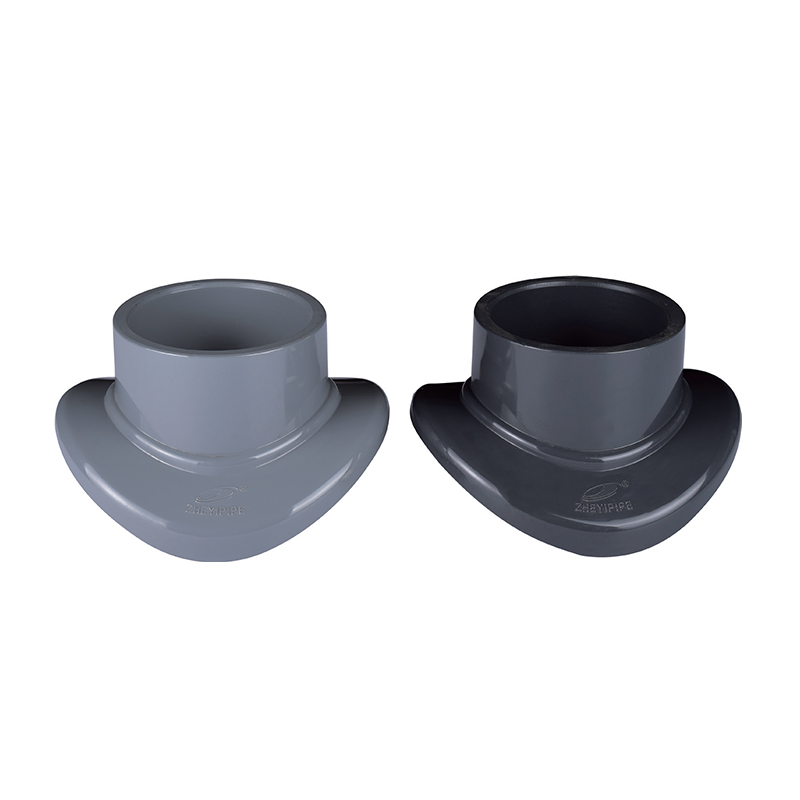

SCH8O/DIN UPVC/CPVC nyeregcsukló

A nyeregcsukló egyedülálló nyereg alakú kialakításáról híres, amely lehetővé teszi az elágazó csatlakozásokat a fő csővezeték elvágása vagy sérülése nélkül. Ez leegyszerűsíti a telepítést és csökkenti az építési nehézségeket és költségeket, miközben tömítési teljesítményt biztosít a szivárgás megakadályozása érdekében.

Alkalmas hideg- és melegvíz-ellátó rendszerekhez, tűzvédelmi rendszerekhez és olyan iparágakhoz, mint a vegyipar és a gyógyszeripar. Az UPVC/CPVC nyeregcsuklók megbízható csatlakozási megoldásokat kínálnak különféle alkalmazásokhoz.

Kapcsolat

Előző：UPVC/CPVC cső támogatás
Következő：SCH8O/DIN UPVC/CPVC Ⅱ Unió

paraméter alkalmazás Műszaki szabványok

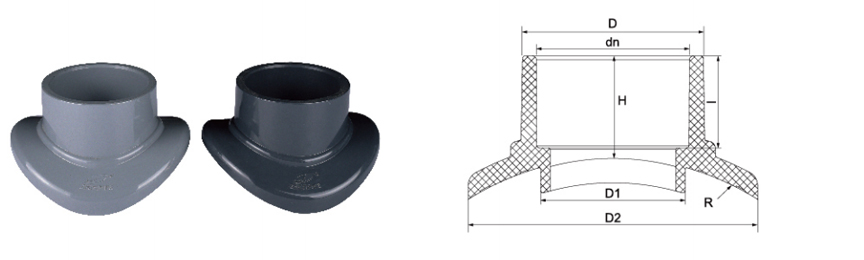

Névleges méret Φ	ΦD	ΦD1	ΦD2	R	H	I
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · NYEREGKÖZÖS

UPVC / CPVC leágazási megoldás

Szorítós kialakítás · Nincs csővágás · Kettős szabványnak való megfelelés

Az SCH80/DIN UPVC/CPVC nyeregcsukló egy speciális csővezeték-alkatrész, amelyet meglévő csővezetékek elágazására terveztek anélkül, hogy vágásra vagy kiterjedt rendszer-átalakításra lenne szükség. Az amerikai SCH80 és az európai DIN méretszabványoknak megfelelően gyártott nyeregkötések lágyítatlan polivinil-klorid (UPVC) és klórozott polivinil-klorid (CPVC) anyagokból állnak rendelkezésre. A mechanikus szerkezet egy kétrészes szorítószerkezetből áll, amely szivárgásmentes kapcsolatot hoz létre a főcső körül, megkönnyítve a másodlagos vezetékek felszerelését a folyadékelosztáshoz. Ezeket a kötéseket úgy tervezték, hogy ellenálljanak a koncentrált vegyi koncentrációknak és az ipari folyadékkezelésben szokásos nagynyomású környezeteknek, így stabil interfészt biztosítanak az érzékelőknek, mérőeszközöknek vagy oldalsó csőhosszabbításoknak.

◆

Kémiai tehetetlenség

Mind az UPVC, mind a CPVC változatok nagy ellenállást mutatnak savakkal, bázisokkal és sókkal szemben, megakadályozva az anyag lebomlását korrozív ipari folyadékok vagy ultratiszta víz szállítása során.

◆

Szerkezeti integritás

Az SCH80 falvastagság megnövelt nyomásértéket biztosít a szabványos szerelvényekhez képest, biztosítva, hogy a nyeregkötés megtartsa tömítettségét hidraulikus ingadozások esetén is.

◆

Könnyű integrálhatóság

A rögzítő mechanizmus lehetővé teszi a csőhálózatok gyors bővítését, jelentősen csökkentve a munkaórákat és a rendszer leállási idejét a létesítmény korszerűsítése vagy karbantartása során.

◆

Hőmérséklet sokoldalúság

A CPVC változat 93°C-ig (200°F) emelt hőmérsékleti tartományt támogat, így alkalmas forró korrozív folyadékszállításra és ipari vízkezelésre.

Műszaki előírások

Szabvány megfelelőség ASTM SCH80, DIN 8061/8062

Anyaglehetőségek UPVC (polivinil-klorid), CPVC (klórozott polivinil-klorid)

Csatlakozás típusa Mechanikus bilincs O-gyűrűs tömítéssel / oldószer-cement interfésszel

Mérettartomány Kompatibilis a 20 mm és 400 mm közötti elsődleges csőátmérőkkel

Üzemi nyomás PN10 - PN16 (mérettől és anyagtól függően)

Főbb jellemzők

A szorító kialakítás kiküszöböli a csővezetékek vágását

Az O-gyűrűs tömítés szivárgásmentes leágazást biztosít

Kompatibilis az SCH80 és DIN csőméretekkel

A CPVC minőség 93°C-ig támogatja a forró folyadékos alkalmazásokat

Alkalmas érzékelő, mérőműszer vagy oldalsó csőszereléshez

Csökkenti a rendszer leállási idejét a bővítés során

Félvezető és elektronika

Elektronikus minőségű víz és ultra-tiszta víz (UPW) elosztása tisztatéri környezetben, ahol alacsony kioldhatóság szükséges.

Vegyészet és Kohászat

Tömény savak és lúgos folyadékok biztonságos szállítása fémbevonat és vegyi feldolgozó üzemekben.

Megújuló energia

Csővezeték-infrastruktúra a napelem-elemek gyártásához és a lítium akkumulátor-elektrolit gyártósorokhoz.

Ipari vízkezelés

Ipari szennyvíz kezelése, tengervíz sótalanítása és ionmentesített víz szállítása nukleáris és élelmiszeripari létesítményekben.

▼

Telepítési útmutató

Felület előkészítése: Győződjön meg arról, hogy a fő cső felülete mentes a törmeléktől, karcolásoktól vagy nedvességtől, mielőtt felszereli a nyeregkötést, hogy a tömítés légmentesen tömítsen.
Nyomatékszabályozás: A nyeregbilincs mechanikus csavarjainak meghúzásakor egyenletes nyomatékot kell alkalmazni minden ponton, hogy elkerülje az UPVC/CPVC anyag helyi feszültségét, ami környezeti feszültségrepedéshez vezethet.
Ragasztófelhasználás: Oldószeres hegesztésű nyeregtípusokhoz használja az UPVC-hez vagy CPVC-hez előírt megfelelő alapozót és cementet. Ne keverje össze a különböző anyagtípusokhoz készült cementeket.
Tárolási feltételek: Tárolja az alkatrészeket hűvös, száraz helyen, távol a közvetlen UV-sugárzástól. A hosszú távú ultraibolya sugárzás idővel befolyásolhatja a PVC-alapú polimerek ütésállóságát.

▲

Karbantartás és ellenőrzés

Rendszeresen ellenőrizze az O-gyűrű tömítését, hogy nincs-e benne nyomószilárdság vagy vegyi támadás. Cserélje ki, ha repedést vagy ellaposodást észlel.
Évente ellenőrizze a csavarok nyomatékát. A vibráció vagy a hőciklus a mechanikus bilincs fokozatos kilazulását okozhatja.
A forró üzemben lévő CPVC nyeregcsuklóknál figyelje meg az elszíneződést vagy a ridegséget, ami az anyagromlás korai jele.
Szétszereléskor cserélje ki az összes tömítést és O-gyűrűt, ne használja fel újra a régi tömítéseket a szivárgásmentes integritás megőrzése érdekében.

Ezeket a nyeregkötéseket vegyi, kohászati, fotovoltaikus, nukleáris, lítium-, elektronikai félvezető-, élelmiszer-, gyógyszer-, autó- és ipari vízkezelő iparban használják savas-lúgos folyadékok, ultratiszta víz, ivóvíz, elektronikus minőségű víz és ipari szennyvízvezetékek kezelésére.

DIN 8061/8062 ASTM SCH80 UV-álló (bizonyos minőségben) Vegyszerálló
