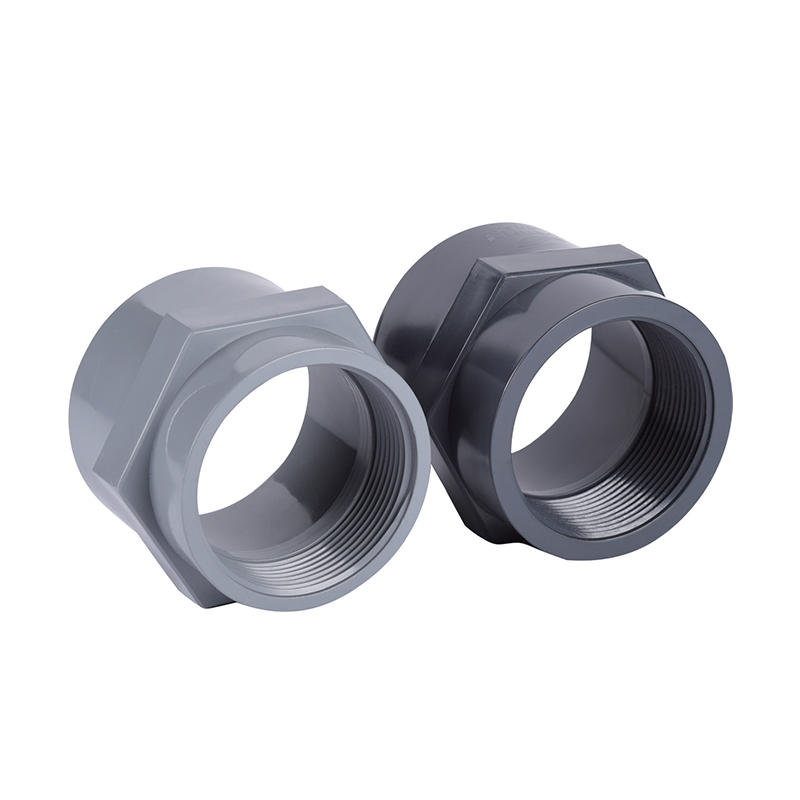

SCH8O/DIN UPVC/CPVC anya adapter

Az UPVC/CPVC anyaadapter biztonságos csatlakozást biztosít a szabványos csőszerelvényekkel, hatékonyan megelőzi a szivárgást és javítja a csőrendszer biztonságát és megbízhatóságát.

Széles körben használják háztartási vízvezeték-rendszerekben, HVAC-rendszerekben és ipari folyadékszállításban. UPVC/CPVC anyaadaptereink teljesítményt és tartósságot kínálnak, olyan előnyökkel, mint a könnyű felépítés, az egyszerű telepítés és az alacsony karbantartási költségek.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC Ⅰ Unió
Következő：SCH8O/DIN UPVC/CPVC dugós adapter

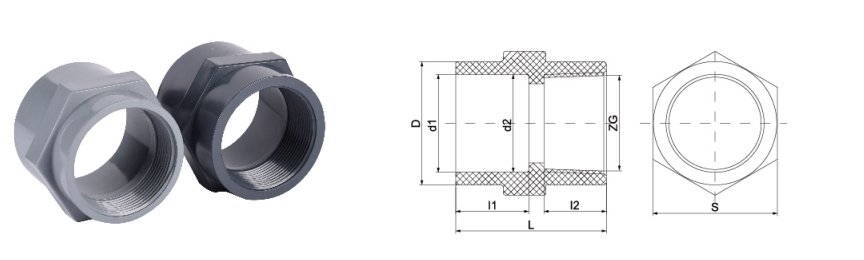

paraméter alkalmazás Műszaki szabványok

MÉRET/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · MENETES ÁTMENET

UPVC / CPVC női adapter

Aljzat x belső menet · NPT / BSPT · PN10-PN16

Az SCH80/DIN UPVC/CPVC anyaadapter egy kritikus hőre lágyuló szerelvény, amelyet úgy terveztek, hogy megkönnyítse az átmenetet a nem fém csővezetékek és a menetes csatlakozóelemek, például szelepek, idomszerek vagy fém csőszakaszok között. A Schedule 80 (SCH80) vagy a DIN szabványok szerint gyártva ezeket az adaptereket megnövelt falvastagsággal tervezték, hogy ellenálljanak a nagyobb belső nyomásoknak és mechanikai igénybevételeknek, mint a szabványos szerelvények. A belső belső menetek precíziós megmunkálásúak, hogy biztosítsák a szivárgásmentes tömítést, ha nyomócsőrendszerbe integrálják. Az UPVC (plasztifikálatlan polivinil-klorid) vagy CPVC (klórozott polivinil-klorid) gyanták használatával ezek az összetevők kémiailag inert megoldást biztosítanak a korrozív folyadékok és a nagy tisztaságú víz szállítására, megőrizve a szerkezeti integritást az ipari hőmérsékletek és vegyi koncentrációk széles tartományában.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Kémiai tehetetlenség

A savak, bázisok és sók széles spektrumával szembeni ellenállás megakadályozza az anyag lebomlását és a folyadékok szennyeződését érzékeny feldolgozási környezetben.

②

Hőstabilitás

A CPVC változatok akár 93°C (200°F) üzemi hőmérsékletet is támogatnak, így alkalmasak forró korrozív folyadékkezelésre és ipari vízrendszerekhez.

③

Alacsony súrlódási veszteség

A sima belső felület minimalizálja a turbulenciát és a nyomásesést, csökkentve a folyadékszállítás energiaszükségletét.

④

Szabványosított kompatibilitás

Az SCH80 és DIN méretszabványoknak való megfelelés biztosítja a zökkenőmentes integrációt a globális ipari csővezeték-infrastruktúrával és berendezésekkel.

Műszaki előírások

Anyaglehetőségek UPVC (szürke/kék) / CPVC (világosszürke/krém)

Szabvány megfelelőség ASTM D2467 (SCH80), DIN 8063, ISO 1452

Nyomásértékelés PN10, PN16 vagy SCH80 nyomásosztályok

Csatlakozás típusa Aljzat (oldócement) x anya NPT/BSPT menet

Mérettartomány 1/2" – 4" (DN15 - DN100)

Szálkompatibilitás

A belső meneteket úgy tervezték, hogy illeszkedjenek a szabványos külső NPT vagy BSPT menetes alkatrészekhez. A kúpos menetgeometria mechanikai zavaró tömítést biztosít, ha PTFE szalaggal kombinálják. A nagy tisztaságú hordozót kezelő rendszerekben válasszon csökkentett sorja-specifikációjú szálakat.

Vegyi ellenállás

Az UPVC ellenáll a legtöbb szervetlen savnak és bázisnak 60°C-ig. A CPVC kiterjeszti a kémiai kompatibilitást a szerves savak és a klórozott közegek szélesebb körére emelt hőmérsékleten. Mindig ellenőrizze a kompatibilitást az adott folyamatkémiával.

Elsődleges alkalmazási forgatókönyvek

⛭

Vegyészet és Kohászat

Kénsav, sósav és nátronlúg szállítása pácoló- és feldolgozósorokon.

⛭

Elektronika és félvezetők

Ultra-Pure Water (UPW) és elektronikus minőségű vegyszerek forgalmazása, ahol el kell kerülni az ionos szennyeződést.

⛭

Megújuló energia

Csőrendszerek lítiumelemek gyártásához és fotovoltaikus (PV) cellák gyártásához.

⛭

Vízkezelés

Ipari szennyvíz, RO (fordított ozmózis) permeátum kezelése és ivóvíz elosztása.

⛭

Élelmiszer és gyógyszerészet

Ionmentesített víz egészségügyi szállítása és helyben tisztító (CIP) megoldások.

Telepítési útmutató

Menettömítés: Csak műanyag menetekhez tervezett PTFE (teflon) szalagot használjon. Kerülje az oldószer alapú csőadalékok használatát, amelyek környezeti feszültségrepedést (ESC) okozhatnak az UPVC vagy CPVC anyagokban.
Nyomatékkezelés: Ne húzza túl a belső menetes adaptereket. A műanyag szálak hajlamosak a lecsupaszításra vagy elszakadásra, ha túlzott mechanikai erőt alkalmaznak. A kézi meghúzás és egy-két fordulat általában elegendő.
Oldószeres cementezés: A megfelelő oldószercement felhordása előtt győződjön meg arról, hogy a foglalat vége meg van tisztítva és alapozva. Tartsa be az ajánlott beállítási és kötési időket a környezeti hőmérséklethez és a csőátmérőhöz képest.
Tárolási feltételek: A szerelvényeket hűvös, árnyékos helyen tárolja, távol a közvetlen UV-sugárzástól, hogy elkerülje a hosszú távú ridegséget. Tartsa az alkatrészeket az eredeti csomagolásban, hogy megvédje a meneteket a fizikai sérülésektől és törmelékektől.

Kritikus korlátozások

Ne használjon CPVC anya adaptereket oxidáló savakkal, például salétromsavval, amelynek koncentrációja meghaladja a 15%-ot magas hőmérsékleten.
Kerülje el az ütési terhelést vagy a névleges üzemi nyomás 1,5-szeresét meghaladó hirtelen nyomáslökéseket.
Védőbevonat nélkül nem alkalmas gőzszolgálatra vagy folyamatos UV-sugárzásra.
Soha ne használjon fém csőkulcsot közvetlenül a műanyag adaptertesten. Használjon hevederkulcsot vagy párnázott szerszámokat, hogy megakadályozza a felület kimarását.
Ne hordjon fel menettömítő anyagot az első két menetre, nehogy a tömítőanyag behatoljon a folyadékáramba.
