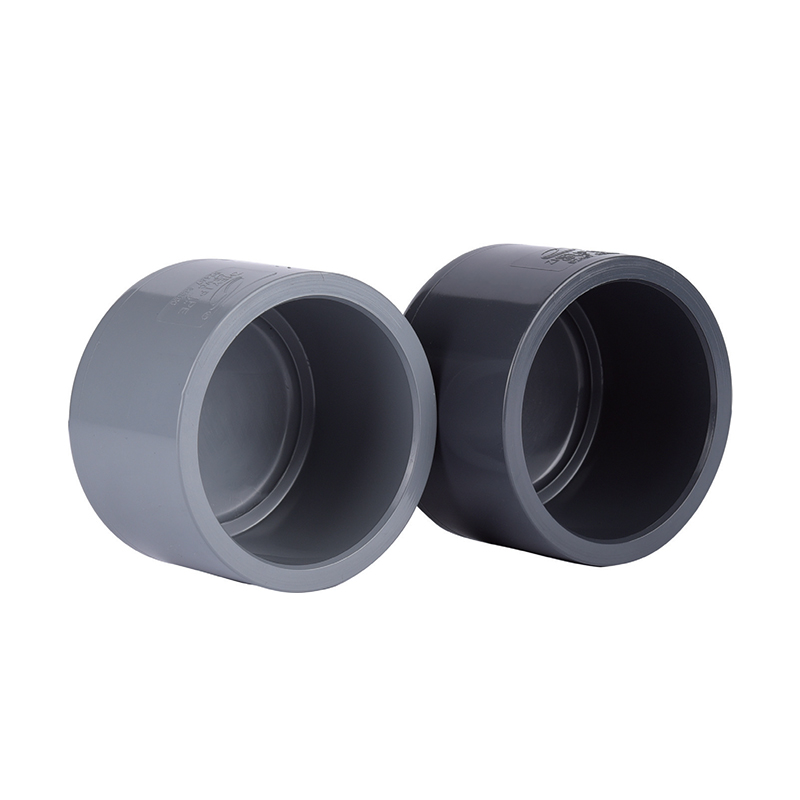

SCH8O/DIN UPVC/CPVC kupak

Az UPVC kupakok könnyűek, de masszívak, úgy tervezték, hogy lezárják a különböző csővezetékrendszerek végeit, hatékonyan megakadályozva a közeg szivárgását és biztosítva a rendszer stabilitását. A precíziós kialakításnak köszönhetően az UPVC/CPVC sapkák könnyen felszerelhetők, így időt és költségeket takaríthatunk meg az építés során.

Ipari csővezetékekben, vízvezeték-rendszerekben és mezőgazdasági öntözésben alkalmazhatók, különféle méretekben állnak rendelkezésre, hogy megfeleljenek a különböző követelményeknek, miközben biztosítják a tömítési teljesítményt.

Kapcsolat

Előző：SCH8O/DIN UPVC/CPVC dugós adapter
Következő：SCH8O/DIN UPVC/CPVC Reducer Bushing

paraméter alkalmazás Műszaki szabványok

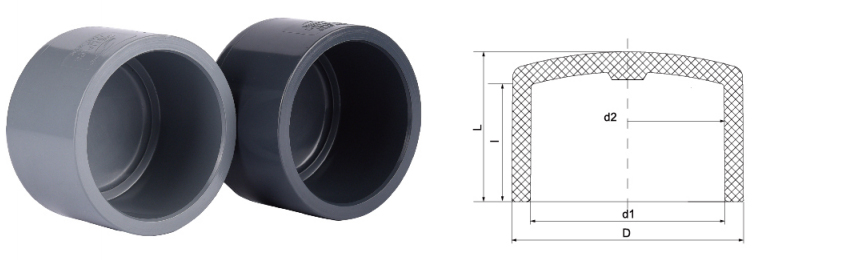

Méret/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	I	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · FELTÉTELEZÉS

UPVC / CPVC sapka

Aljzatvég · Oldószeres hegesztés · Menetes opció

Az SCH80/DIN UPVC/CPVC kupak egy kritikus csatlakozóelem, amelyet arra terveztek, hogy biztonságos, szivárgásmentes tömítést biztosítson a nyomás alatti csőhálózatok végén. Az ASTM SCH80 és a DIN metrikus szabványok szerint gyártott kupakok lágyítatlan polivinil-klorid (UPVC) vagy klórozott polivinil-klorid (CPVC) gyantából készülnek. Az SCH80 profil vastagabb falméretei magasabb nyomásértékeket tesznek lehetővé a szabványos közműszerelvényekhez képest. Ezeket az összetevőket kifejezetten olyan környezetben használják, ahol agresszív kémiai közegek, ultratiszta víz és magas hőmérsékletű folyadékszállítás zajlik. Az anyagösszetétel biztosítja a vízkővel és elektrokémiai korrózióval szembeni ellenállást, megőrzi a szerkezeti integritást összetett ipari folyadékkezelő rendszerekben.

Kémiai tehetetlenség

Mind az UPVC, mind a CPVC változatok nagy ellenállást mutatnak savak, bázisok, sók és oxidálószerek széles spektrumával szemben, megakadályozva az anyag lebomlását a korrozív kémiai feldolgozás során.

Nagynyomású tolerancia

Az SCH80 falvastagság robusztus nyomáshatárt biztosít, lehetővé téve, hogy a kupakok ellenálljanak a rendszer túlfeszültségének és az ipari vízkezelés során alkalmazott állandó üzemi nyomásoknak.

Hőstabilitás

A CPVC opciók a működési tartományt 93°C-ig (200°F) kiterjesztik, így alkalmasak forró korrozív folyadékok kezelésére és gyógyszerészeti feldolgozásra.

Sima belső furat

A belső felületek alacsony súrlódási tényezője minimálisra csökkenti a nyomásesést és megakadályozza a biológiai növekedés vagy ásványi lerakódások felhalmozódását.

Anyagok összehasonlítása · UPVC vs CPVC

Funkció

UPVC sapka

CPVC Cap

Szabvány megfelelőség

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximális hőmérséklet

60°C (140°F)

93°C (200°F)

Csatlakozás típusa

Aljzat (oldócement) / menetes

Korrózióállóság

Magas (savak/bázisok)

Nagyon magas (savak/bázisok/magas hőmérséklet)

Közös szín

Sötétszürke

Világos szürke / elefántcsont

Ipari alkalmazási területek

⌂

Elektronika és félvezetők

Az ultratiszta víz (UPW) és az elektronikus minőségű vízhurkok megszüntetése, ahol a kimosódást el kell kerülni.

⌂

Energia és fotovoltaik

Napelem gyártósorokon használják savas maratási folyadékok és ipari szennyvíz szállítására.

⌂

Vegyészet és Kohászat

Vegyszer betápláló vezetékek, pácoló tartályok és kohászati feldolgozó csövek biztonságos tömítése.

⌂

Élelmiszer és gyógyszerészet

Szigorú higiéniai és tehetetlenségi követelményeknek megfelelő ivóvíz és feldolgozási folyadékok szállítása.

⌂

Ipari vízkezelés

Alkalmazható lítium akkumulátor gyártásban és autóipari szennyvíztisztító rendszerekben.

⛭

Telepítési és tárolási irányelvek

Oldószeres hegesztés: Ügyeljen arra, hogy a megfelelő alapozót és oldószeres cementet használják, kifejezetten UPVC-hez vagy CPVC-hez. A rendszer tesztelése előtt hagyjon megfelelő kötési időt a gyártó nyomástartó ütemtervének megfelelően.
Tárolási feltételek: Tárolja a kupakokat hűvös helyen, távol a közvetlen ultraibolya (UV) hatástól. A hosszan tartó napfénynek való kitettség idővel az anyag ridegségéhez vezethet.
Menetes csatlakozások: Menetes változatokhoz használjon PTFE szalagot vagy kompatibilis menettömítő anyagokat. Ne húzza túl a nyomatékot, mert a műanyag menetek feszültségrepedést okozhatnak, ha túlzott erőt alkalmaznak.
Kezelés: Szerelés előtt ellenőrizze, hogy nincsenek-e hajszálrepedések vagy fizikai sérülések, különösen hideg időjárási környezetben, ahol a hőre lágyuló ütésállóság csökken.

◉

Kritikus működési korlátok

Ne használjon UPVC kupakokat 60°C-ot meghaladó folyadékokkal vagy tömény oxidálószerekkel, például salétromsavval 15% felett.
A CPVC kupakok nem alkalmasak gőzzel való használatra vagy klórozott oldószerekkel való folyamatos, magas hőmérsékleten való kitettségre.
Kerülje az ütési terhelést vagy a névleges üzemi nyomás 1,5-szeresét meghaladó hirtelen nyomásugrásokat.
Soha ne használjon fém csőkulcsot közvetlenül a kupaktesten – használjon hevederkulcsot, hogy megakadályozza a felület kimaródását és a feszültségemelőket.
Ne alkalmazzon oldószeres cementet a menetes csatlakozásokra. A menetes kupak felszereléséhez menettömítő anyagok szükségesek.
